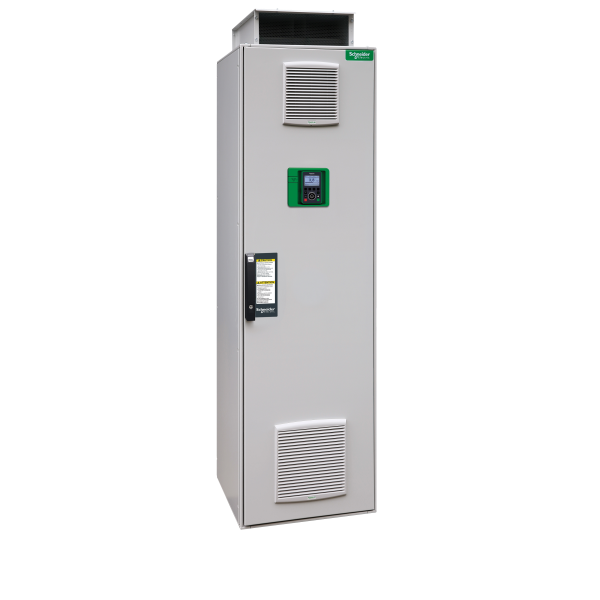

Altivar process - variateur - 315kw - 400v/480v - ip21
Altivar process - variateur - 315kw - 400v/480v - ip21

Photo(s) non contractuelle(s)

Altivar process - variateur - 315kw - 400v/480v - ip21

26535.09 € HT 31842.11 € TTC

Marque Schneider Electric

Référence ATV930C31N4F

EAN 3606480883538

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 102-107 jours Délai estimatif

Description

Caractéristiques principales :

Gamme de produits : Altivar Process ATV900
Fonction produit : Variateur de vitesse
Fonction de l’appareil : Application industrielle
Nom abrégé de l'appareil : ATV930
Variante : Version standardWith braking chopper
Destination du produit : Moteurs asynchronesMoteurs synchrones
Mode d'installation : Armoire
Filtre cem : Intégré conformément à EN/IEC 61800-3 catégorie C3
Degré de protection ip : IP21 conformément à IEC 61800-5-1IP21 conformément à IEC 60529
Type de refroidissement : Convection forcée
Fréquence d'alimentation : 50...60 Hz (+/- 5 %)
Nombre de phases réseau : 3 phases
[us] tension d'alimentation : 380…440 V (- 15...10 %)
Puissance moteur kw : 315 kW (service normal)250 kW (service sévère)
Puissance moteur hp : 500 hp (service normal)400 hp (service sévère)
Courant de ligne : 538 A à 400 V (service normal)432 A à 400 V (service sévère)566 A à 380 V (service normal)453 A à 380 V (service sévère)
Lcc présumé de ligne : 50 kA
Puissance apparente : 373 kVA à 400 V (service normal)299 kVA à 400 V (service sévère)
Courant de sortie permanent : 590 A à 2.5 kHz (service normal)477 A à 2.5 kHz (service sévère)
Courant transitoire maximum : 708 A pendant 60 s (service normal)716 A pendant 60 s (service sévère)
Profil de commande pour moteur asynchrone : Couple constantCouple variableCouple optimisé
Profil contrôle moteur synchrone : Moteur à aimant permanent
Fréquence de sortie du variateur de vitesse : 0.1…500 Hz
Fréquence de découpage nominale : 2.5 kHz
Fréquence de commutation : 2...8 kHz réglable2,5…8 kHz avec réduction de courant2,5…8 kHz avec réduction de courant
Fonction de sécurité : STO (safe torque off) SIL 3
Type d'entrée tor : 16 vitesses programmées
Protocole du port communication : Modbus sérieModbus TCPEthernet IP
Carte d’options : Position A : module de communication pour Profibus DP V1Position A : module de communication pour ProfinetPosition A : module de communication pour DeviceNetPosition A : module de communication pour chaînage CANopen RJ45Position A : module de communication pour CANopen SUB-D 9Position A : module de communication pour CANopen bornes à visPosition A : module de communication pour EtherCATPosition A/position B/position C : module d'extension E/S digital et analogiquePosition A/position B/position C : module d'extension relaisPosition B : 5/12 V module codeur digitalPosition B : interface codeur analogiquePosition B : module interface codeur résolveur

Caractéristiques complémentaires :

Tension de sortie :
Compensation de glissement du moteur : RéglableAutomatique quelque soit la chargePeut être suppriméIndisponible en loi pour motor à aimant permanent
Rampes d'accélération et décélération : À réglage linéaire séparé de 0,01 à 9000 sS, U ou personnalisé
Freinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
Type de protection : Moteur : protection thermiqueMoteur : safe torque offMoteur : perte de phase du moteurVariateur : protection thermiqueVariateur : safe torque offVariateur : surchauffeVariateur : surintensité entre phases de sortie et terreVariateur : surtension en sortieVariateur : protection contre les courts-circuitsVariateur : perte de phase du moteurVariateur : surtension sur le bus DCVariateur : surtension d'alimentation électriqueVariateur : sous-tension d'alimentation électriqueVariateur : perte de phase d'alimentation électriqueVariateur : survitesseVariateur : coupure sur le circuit de contrôle
Résolution en fréquence : Unité d'affichage : 0,1 HzEntrée analogique : 0.012/50 Hz
Raccordement électrique : Line side, barre M12Moteur, barre M12Contrôle, bornes débrochables à vis : 0,5…1,5 mm²
Section de câble recommandé : 2x (3 x 185 mm²) (service normal)3 x (3 x 120 mm²) (service normal)2 x (3 x 185 mm²) (service sévère)3 x (3 x 120 mm²) (service sévère)
Composition du câble : 3x (3 x 150 mm²) (service normal)4 x (3 x 95 mm²) (service normal)2 x (3 x 185 mm²) (service sévère)3 x (3 x 95 mm²) (service sévère)
Type de connecteur : 2 RJ45 (sur bloc de contrôle) pour Ethernet IP/Modbus TCP1 RJ45 (sur bloc de contrôle) pour Modbus série
Interface physique : 2-fils RS 485 pour Modbus série
Trame de transmission : RTU pour Modbus série
Vitesse de transmission : 10/100 Mbit/s pour Ethernet IP/Modbus TCP4.8, 9.6, 19.2, 38.4 kbit/s for Modbus série
Mode d'échange : Half duplex, full duplex, auto-négociation pour Ethernet IP/Modbus TCP
Format des données : 8 bits, configurable pair, impair ou sans parité pour Modbus série
Type de polarisation : Aucune impédance pour Modbus série
Nombre d'adresses : 1...247 pour Modbus série
Méthode d'accès : Esclave pour Modbus TCP
Alimentation : Alimentation externe pour entrées numériques : 24 V CC (19…30 V) courant Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) : 10.5 V CC +/- 5 % courant Alimentation externe pour entrées numériques et STO : 24 V CC (21…27 V) courant

Signalisation locale : 3 mono/double couleur LED pour diagnostique local5 double couleur LED pour statut de la communication embarquée2 double couleur LED pour statut du module de communication1 rouge LED pour présence de tension
Largeur : 600 mm
Hauteur : 2150 mm
Profondeur : 605 mm
Poids : 400 kg
Nombre d'entrées analogiques : 3
Type d'entrée analogique : Tension configurable par logiciel AI1, AI2, AI3 : 0...10 V CC impedance 30 kOhm, résolution 12 bitsCourant configurable par logiciel AI1, AI2, AI3 : 0...20 mA impedance 250 Ohm, résolution 12 bits
Nombre d'entrées logiques : 10
Type d'entrée tor : Programmable DI1…DI8 : 24 V DC (Programmable comme entrée en train d'impulsions DI7, DI8 0…30 kHz : 24 V DC (Couple de sécurité désactivé STOA, STOB : 24 V DC ( 2,2 kOhm
Compatibilité de l'entrée numérique : Entrée numérique STOA, STOB : niveau 1 PLC conformément à EN/IEC 61131-2Entrée numérique DI1…DI8 : niveau 1 PLC conformément à EN/IEC 61131-2Entrée impulsion DI7, DI8 : niveau 1 PLC conformément à IEC 65A-68
Logique d'entrée numérique : STOA, STOB, logique positive (source) : 11 V (état 1)DI1…DI8, logique positive (source) : 11 V (état 1)DI1…DI8, logique négative (sink) : > 16 V (état 0) DI7, DI8, logique positive (source) : 2,5 V (état 1)
Nombre de sorties analogiques : 2
Type de sortie analogique : Tension configurable par logiciel AQ1, AQ2 : 0...10 V CC impedance 470 Ohm, résolution 10 bitsCourant configurable par logiciel AQ1, AQ2 : 0...20 mA impedance 500 Ohm, résolution 10 bits
Nombre sorties numériques : 2
Type de sortie tor : Sortie numérique DQ+ : 0…1 kHz (Programmable comme une sortie impulsionnelle DQ+ : 0…30 kHz (Sortie numérique DQ- : 0…1 kHz (

Durée d'échantillonnage : Entrée numérique DI1…DI8 : 2 ms (+/- 0,5 ms)Entrée impulsion DI7, DI8 : 5 ms (+/- 1 ms)Entrée analogique AI1, AI2, AI3 : 1 ms (+/- 1 ms)Sortie analogique AQ1, AQ2 : 5 ms (+/- 1 ms)
Précision : Entrée analogique AI1, AI2, AI3 : +/- 0,6 % pour une variation de température de 60 °CSortie analogique AQ1, AQ2 : +/- 1 % pour une variation de température de 60 °C
Erreur de linéarité : Entrée analogique AI1, AI2, AI3 : +/- 0,15 % de la valeur maximaleSortie analogique AQ1, AQ2 : +/-0,2 %
Nombre de sorties relais : 3
Type de sortie relais : Relais configurable R1 : relais de défaut NO/NF durabilité électrique 100000 cycleRelais configurable R2 : relais de séquence NO durabilité électrique 1000000 cycleRelais configurable R3 : relais de séquence NO durabilité électrique 1000000 cycle
Durée d’actualisation : Sortie relais R1, R2, R3 : 5 ms (+/- 0,5 ms)
Courant commuté minimum : Sortie relais R1, R2, R3 : 5 mA à 24 V CC
Courant commuté maximum : Sortie relais R1 sur inductive charge (cos phi = 0.4 et L/R = 7 ms) : 2 A à 250 V ACSortie relais R1 sur inductive charge (cos phi = 0.4 et L/R = 7 ms) : 2 A à 30 V CCSortie relais R2, R3 sur inductive charge (cos phi = 0.4 et L/R = 7 ms) : 2 A à 250 V ACSortie relais R2, R3 sur inductive charge (cos phi = 0.4 et L/R = 7 ms) : 2 A à 30 V CCSortie relais R1 sur résistif charge (cos phi = 1) : 3 A à 250 V ACSortie relais R1 sur résistif charge (cos phi = 1) : 3 A à 30 V CCSortie relais R2, R3 sur résistif charge (cos phi = 1) : 5 A à 250 V ACSortie relais R2, R3 sur résistif charge (cos phi = 1) : 5 A à 30 V CC
Isolation : Entre raccordements de puissance et de contrôle
Application spécifique : Procédé
Degré de protection ip : IP21
Fabrication sur mesure et par processus : Transformation des aliments et des boissons mélangeurTransformation des aliments et des boissons convoyeurTransformation des aliments et des boissons shredderLevage process craneMarine thrusterMarine winchTravail des matériaux (bois, céramique, pierre, PVC, métal) pressTravail des matériaux (bois, céramique, pierre, PVC, métal) extruderExploitation minière des minerais et des métaux autre applicationPétrole et gaz drilling rigPétrole et gaz progressive cavity pumpPétrole et gaz rod pumpPétrole et gaz swapping pumpPétrole et gaz compressor for regasificationPétrole et gaz separatorPétrole et gaz autre applicationEau et eaux usées separator
Plage de puissance : 250...500 kW 380...440 V 3 phases
Type de démarreur de moteur : Variateur de vitesse

Les avis clients

Caractéristiques techniques

Largeur 600,0 mm
Hauteur 2150,0 mm
Profondeur 605,0 mm
Avec élément de commande Oui
Protocole pris en charge pour lon Non
Nombre d'interfaces matérielles industrial ethernet 0,0
Nombre d'interfaces matérielles en série rs-232 0,0
Nombre d'interfaces matérielles en série rs-422 0,0
Nombre d'interfaces matérielles en série rs-485 3,0
Nombre d'interfaces matérielles en série tty 0,0
Nombre d'interfaces matérielles usb 0,0
Nombre d'interfaces matérielles parallèles 0,0
Nombre d'autres interfaces matérielles 0,0
Avec interface optique Non
Protocole pris en charge pour tcp/ip Non
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Oui
Protocole pris en charge pour can Oui
Protocole pris en charge pour interbus Non
Supporte le protocole knx Non
Supporte protocole modbus Non
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Oui
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Oui
Indice de protection (ip) Ip21
Avec prise pour ordinateur Non
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Tension du secteur 440,0 V
Fréquence du secteur 50/60 hz
Fonctionnement possible à quatre quadrants Oui
Nombre d'interfaces matérielles profinet 0,0
Type de convertisseur Convertisseur u
Nombre de phases de sortie 3
Nombre de phases d'entrée 3
Hacheur de freinage intégré Non
Convient pour environnement industriel Oui
Utilisation autorisée en zone résidentielle et commerciale Oui
Fréquence de sortie max. 500,0 Hz
Puissance utile max. en charge linéaire sous tension de sortie assignée 315,0 kW
Tolérance relative de tension du réseau symétrique 10,0 %
Tolérance relative de fréquence du réseau symétrique 5,0 %
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Oui
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Oui
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Tension de sortie max. 440,0 V
Courant de sortie nominal i2n 590,0 A
Supporte protocole bacnet Non
Nombre d’entrées numériques 8,0
Nombre de sorties numériques 1,0
Nombre d’entrées analogiques 3,0
Nombre de sorties analogiques 2,0
Puissance utile max. en charge quadratique sous tension de sortie assignée 315,0 kW
