Photo(s) non contractuelle(s)

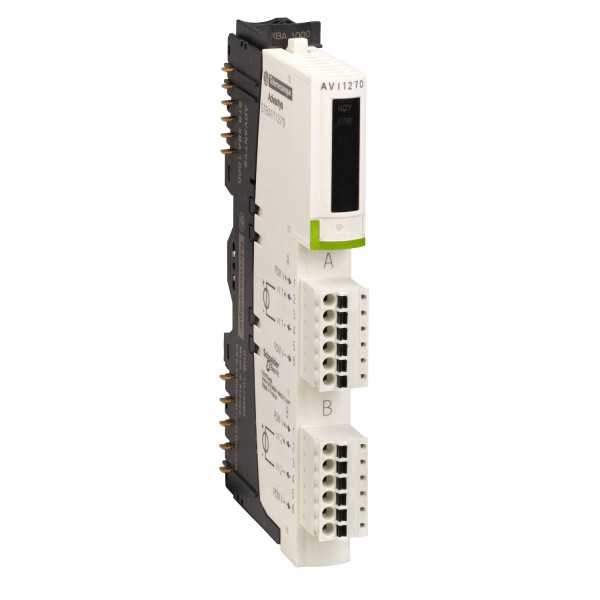

ANALOG - +10V IN 2CH KIT
210.25 € HT 252.30 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 504 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Solution d'E/S distribuées Modicon
- Type de produit ou de composant : Kit d'entrée analogique standard
- Composition du kit : Module STBAVI1270 / Base STBXBA1000 / STBXTS1100, connecteur de type à vis 6 bornes / STBXTS2100, 6 connecteurs à ressort de bornier
- Type d'entrée analogique : Tension +/- 10 V
- Nombre entrées analogiques : 2
- Résolution entrées analogiques : 11 bits + sign
- Type de filtre : Filtre d'entrée passe-bassimple 25 Hz
- Entrée absolue maximale : 50 V DC
- Temps de réponse : 5 ms
- Remplacement à froid : Oui
- Permutation de secours sous tension : Oui pour NIM standard
- État de repli : Statut 0 NIM de base / Configurable par l'utilisateur NIM standard
- Format des données : EN 61131-2 / IEC 61131-2
- Temps de mise à jour : 10 ms
- Linéarité intégrale : +/- 0,2 %FS
- Linéarité différentielle : Monotonique
- Impédance d'entrée : 400 kOhm
- Courant d'alimentation des détecteurs : 100 mA par canaux d'entrée
- Type de protection : Short-circuit protection
- Impédance alimentation : <= 1 kOhm
- Erreur de précision absolue : +/-0,5% de l''échelle complète 25 °C
- Dérive en température : +/-0.01 %/°C''
- Isolement entre canaux et bus logique : 1500 V pendant 1 minute
- Isolement entre canaux et bus capteur : 30 V
- Exigence d'adressage : 4 mots d''entrée
- Compatibilité produit : Embase de montage STBXBA1000 / Module d'alimentation STBPDT3100/3105
- [us] tension d'alimentation : 24 V DC
- Alimentation : Module distribution de puissance
- Consommation électrique : 30 mA 5 V DC bus logique
- Marquage : CE
- Catégorie de surtension : II
- Led d'état : 1 LED vert état du module (RDY) / 1 LED rouge erreur module (ERR)
- Masse du produit : 0.115 kg
Ancien produit : Telemecanique STBAVI1270K
Schneider Electric
SCHSTBAVI1270
ANALOG V IN 2CH -/+10V SGL-END 12 BIT
Indisponible
Produit abandonné
Caractéristiques techniques
| Largeur | 128,3 mm |
| Hauteur | 18,4 mm |
| Profondeur | 70 mm |
| Adapté aux fonctions de sécurité | Non |
| Nombre d’entrées analogiques | 2 |
| Type de tension d’alimentation | Ac/dc |
| Protocole pris en charge pour lon | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Entrée, courant | Oui |
| Entrée, tension | Non |
| Entrée, résistance | Non |
| Entrée, thermomètre à résistance | Non |
| Entrée, thermo-élément | Non |
| Signal d'entrée configurable | Oui |
| Sortie, courant | Non |
| Sortie, tension | Non |
| Signal de sortie configurable | Non |
| Résolution des entrées analogiques | 11 Bit |
| Finition du raccordement électrique | Raccordement à vis |
| Montage possible sur barres profilées | Oui |
| Catégorie de protection contre les explosions pour le gaz | Protection contre les explosions de gaz atex, cat.3g |
| Catégorie de protection contre les explosions pour la poussière | Autre |
| Raccordement au bus de champ possible sur coupleur de bus séparé | Oui |
| Composants système | Oui |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Indice de protection (ip) | Ip20 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Catégorie selon en 954-1 | 1 |
| Encastrement frontal possible | Non |
| Montage sur rack possible | Oui |
| Montage mural/direct possible | Non |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Maître io-link | Non |
| Niveau de performance selon en iso 13849-1 | Sans |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation cc | 10 V |
| Tension d'alimentation cc | 10 V |
| Entrées analogiques configurables | Oui |
| Sorties analogiques configurables | Non |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre de sorties analogiques | 0 |
| Nombre d'interfaces matérielles industrial ethernet | 0 |
| Nombre d'interfaces matérielles en série rs-232 | 0 |
| Nombre d'interfaces matérielles en série rs-422 | 0 |
| Nombre d'interfaces matérielles en série rs-485 | 0 |
| Nombre d'interfaces matérielles en série tty | 0 |
| Nombre d'interfaces matérielles usb | 0 |
| Nombre d'interfaces matérielles parallèles | 0 |
| Nombre d'autres interfaces matérielles | 0 |
| Nombre d'interfaces matérielles profinet | 0 |
| Nombre d'interfaces matérielles wireless | 0 |
| Résolution des sorties analogiques | 11 Bit |
