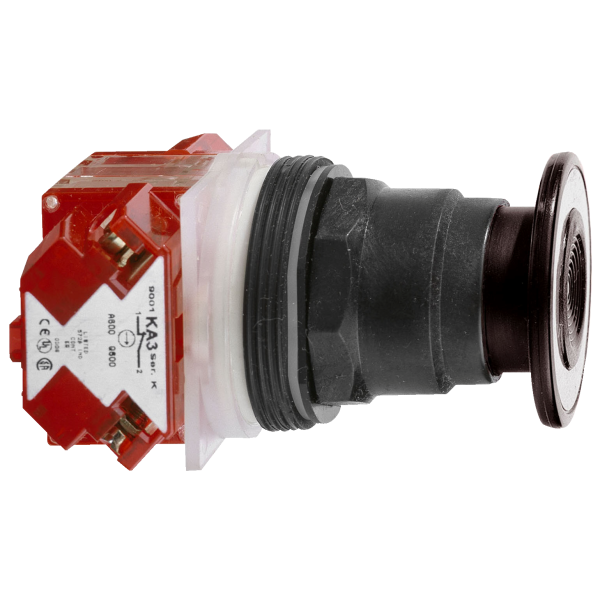

Schneider Electric Coup de Poing
94.85 € HT 113.82 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 227 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony 9001SK
- Type de produit ou de composant : Bouton-poussoir à tête bombée non lumineux
- Nom abrégé d'appareil : 9001SK
- Type d'unité de commande : Pousser-tirer
- Profil de l'unité de commande : Noir bouton coup de poing de Ø 41 mm non marqué
- Matériau de la collerette : Plastique
- Diamètre de fixation : 30 mm
- Largeur hors tout cao : 46 mm
- Hauteur hors tout cao : 45 mm
- Profondeur hors tout cao : 69 mm
- Masse du produit : 0.159 kg
- Position de montage : Toutes positions
- Forme de la tête de l'unité de signalisation : Rond
- Positions de l'unité de commande : 2 positions
- Description des contacts : 1 F/O
- Ouverture positive : Sans
- Durée de vie mécanique : 5000000 cycle
- Mode de raccordement : Borniers à vis-étrier (1 x 0,22 à 2 x 1,5 mm²) conformément à EN/IEC 60947-1
- Couple de serrage : 0.8 N.m conformément à EN/IEC 60947-1
- Forme de la tête de vis : À encoche transversale tête
- Matériau des contacts : Contacts alliage d'argent
- Protection contre les courts-circuits : 10 A cartouche fusible conformément à EN/IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A
- [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 2.5 kV conformément à EN/IEC 60947-1
- [ie] courant assigné d'emploi : 0,125 à 240 V AC-15, A600-Q600 conformément à NEMA / 0.55 A à 125 V DC-13, A600-Q600 conformément à NEMA
- [icm] pouvoir assigné de fermeture en court-circuit : <= 12 kA à 600 V AC-15, 7200 VA / <= 15 kA à 480 V AC-15, 7200 VA / <= 30 kA à 240 V AC-15, 7200 VA / <= 60 kA à 120 V AC-15, 7200 VA / <= 0.27 kA à 250 V DC-13 / <= 0.55 kA à 125 V DC-13 / <= 0.1 kA à 600 V DC-13
- Pouvoir assigné de coupure : <= 3 kA à 240 V AC-15, 720 VA / <= 6 kA à 120 V AC-15, 720 VA / <= 0.1 kA à 600 V DC-13 / <= 0.27 kA à 250 V DC-13 / <= 0.55 kA à 125 V DC-13 / <= 1.2 kA à 600 V AC-15, 720 VA / <= 1.5 kA à 480 V AC-15, 720 VA
Ancien produit : Square D 9001SKR9BH13
Caractéristiques techniques
| Diamètre de trou | 31,0 mm |
| Type de déverrouillage | Déverrouillage par traction |
| Diamètre du bouchon | 41,0 mm |
| Avec éclairage | Non |
| Indice de protection (ip) | Ip66 |
| Type de raccordement du circuit auxiliaire | Raccordement à vis |
| Nombre de contacts en tant que contacts à ouverture | 1,0 |
| Nombre de contacts en tant que contacts à fermeture | 1,0 |
| Mode de pose | Encastré |
| Tension d'alimentation de la lampe | 600,0 V |
| Degré de protection (nema) | Autre |
