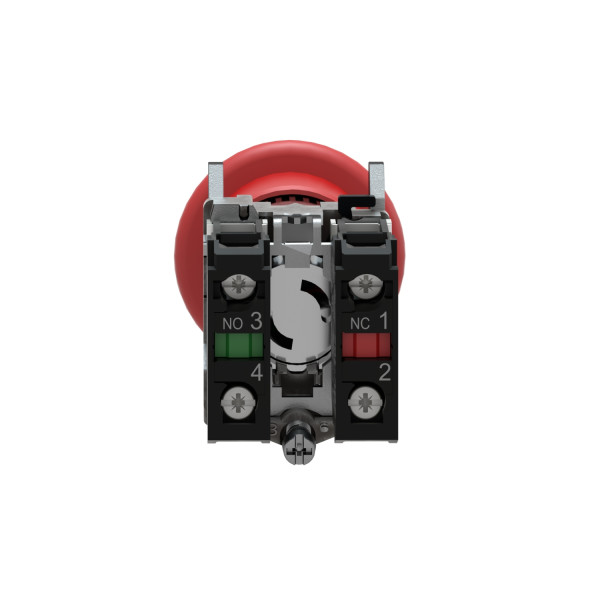

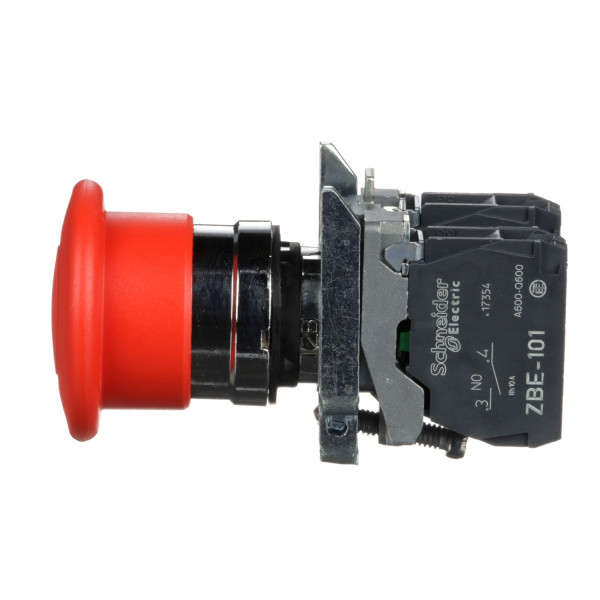

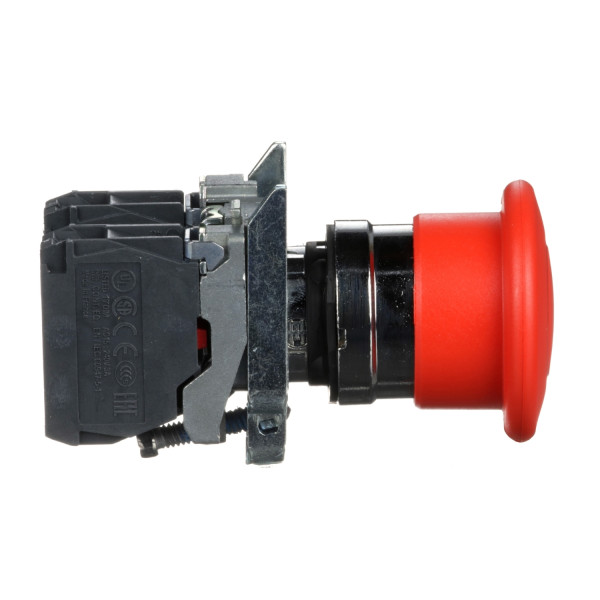

Harmony arrêt d'urgence rouge Ø22 - tête Ø 40 - pousser-tirer - 1O+1F
28.46 € HT 34.15 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 68 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XB4
- Type de produit ou de composant : Coupure d'urgence complet
- Nom abrégé d'appareil : XB4
- Matériau de la collerette : Métal plaqué chrome
- Matière de l'embase de fixation : Zamak
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 1
- Forme de la tête de l'unité de signalisation : Rond
- Type d'unité de commande : Déclenchement et accrochage mécanique
- Remise à zéro : Pousser-tirer
- Profil de l'unité de commande : Rouge coup de poing Ø 40mm non marqué
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action dépendante
- Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN 60947-1
- Hauteur : 47 mm
- Largeur : 40 mm
- Profondeur : 82 mm
- Description des bornes iso n°1 : (13-14)NO
- Masse du produit : 0.136 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
- Utilisation des contacts : Contacts standards
- Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
- Course d'actionnement : 1.5 mm (état électrique modifié par ''O'') / 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
- Force d'actionnement : 50 N
- Durée de vie mécanique : 300000 cycle
- Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
- Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
- [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 : Conformément à EN/IEC 60947-5-4 / Conformément à EN/IEC 60947-5-4
Ancien produit : Telemecanique XB4BT845
Caractéristiques techniques
Mode de pose | Encastré |
Diamètre de trou | 22,5 mm |
Type de déverrouillage | Déverrouillage par traction |
Diamètre du bouchon | 40,0 mm |
Avec éclairage | Non |
Indice de protection (ip) | Ip66 |
Type de raccordement du circuit auxiliaire | Raccordement à vis |
Nombre de contacts en tant que contacts à ouverture | 1,0 |
Nombre de contacts en tant que contacts à fermeture | 1,0 |
Degré de protection (nema) | Autre |
