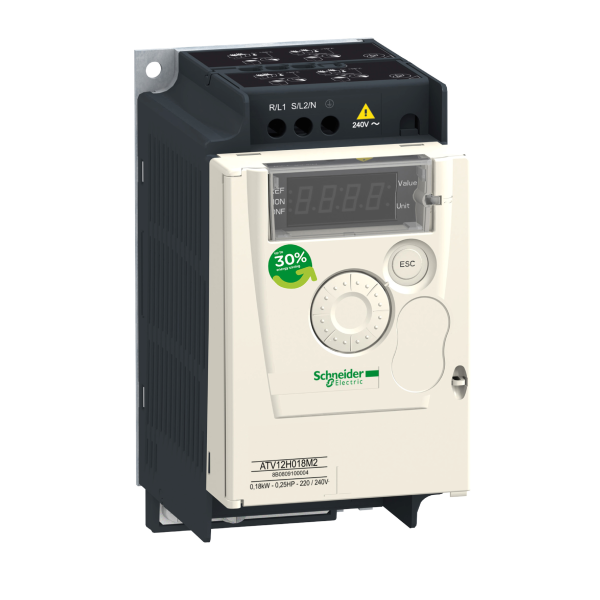

ATV12 0.18KW 240V 1PH 0.25HP RADIATEUR TB PAR 14 UNITES
186.30 € HT 223.56 € TTC
Soit un prix unitaire de 186.30 € HT Soit un prix unitaire de 223.56 € TTC
Soit un total de 2608.20 € HT Soit un total de 3129.84 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 447 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Altivar 12
- Type de produit ou de composant : Variable speed drive
- Destination du produit : Asynchronous motors
- Application spécifique du produit : Machine simple
- Variante de construction : Sur semelle
- Nom de composant : ATV12
- Infos fabricant : Lot de 14
- Filtre cem : Intégré
- Ventilateur intégré : Sans
- Nombre de phases réseau : Monophasé
- [us] tension d'alimentation : 200...240 V (- 15...10 %)
- Puissance moteur kw : 0.18 kW
- Puissance moteur hp : 0.25 hp
- Protocole du port communication : Modbus
- Courant de ligne : 3.4 A à 200 V / 2.8 A à 240 V
- Gamme de vitesse : 1...20
- Surcouple transitoire : 150...170 % of nominal motor torque depending on drive rating and type of motor
- Profil de commande pour moteur asynchrone : Rapport quadratique tension/fréquence / Contrôle vectoriel du flux de courant sans capteur / Voltage/frequency ratio (V/f)
- Degré de protection ip : IP20 sans obturateur sur la partie supérieure
- Intensité du signal sonore : 0 dB
- Fréquence d'alimentation : 50/60 Hz (+/- 5 %)
- Type de connecteur : 1 RJ45 pour Modbus sur face avant
- Interface physique : 2-wire RS 485 pour Modbus
- Trame de transmission : RTU pour Modbus
- Vitesse de transmission : 4800 bit/s / 9600 bit/s / 19200 bit/s / 38400 bit/s
- Nombre d'adresses : 1...247 pour Modbus
- Service communication : Identification du périphérique de lecture (43) / Lire les registres de maintien (03), messaging: 29 words maximum / Écriture de registre simple (06), messaging: 29 words maximum / Écrire les registres multiples (16), messaging: 27 words maximum / Lire/écrire les registres multiples (23), messaging: 4/4 words maximum
- Lsc présumé de ligne : <= 1 kA
- Courant de sortie permanent : 1.4 A à 4 kHz
- Courant transitoire maximum : 2.1 A pour 60 s
- Fréquence de sortie du variateur de vitesse : 0.5...400 Hz
- Fréquence de commutation nominale : 4 kHz
- Fréquence de commutation : 2...16 kHz réglable / 4...16 kHz avec facteur de correction
- Couple de freinage : Up to 150 % of nominal motor torque avec résistance de freinage si inertie élevée / Up to 70 % of nominal motor torque sans résistance de freinage
- Compensation de glissement du moteur : Adjustable / Prédéfini à l'usine
- Raccordement électrique : L1, L2, L3, U, V, W, PA, PC bornier 3,5 mm² (AWG 12)
- Couple de serrage : 0.8 N.m
- Isolement : Électrique entre alimentation et contrôle
- Alimentation : Alimentation interne pour le potentiomètre de référence 5 V CC, limites de tension 4.75...5.25 V 10 mA pour protection contre les surcharges et court-circuits / Alimentation interne pour entrées logiques 25 V CC, limites de tension 20.4...28.8 V 100 mA pour protection contre les surcharges et court-circuits
- Nombre entrées analogiques : 1
- Type d'entrée analogique : AI1 courant configurable 0...20 mA, impédance 250 Ohm / AI1 tension configurable 0...10 V, impédance 30 kOhm / AI1 tension configurable 0...5 V, impédance 30 kOhm
- Nombre entrées tor : 4
- Type d'entrée tor : (LI1...LI4) programmable, 24 V, limites de tension 18...30 V
- Logiqued'entrée numérique : Logique positive (source), 0...< 5 V (état 0), > 11 V (état 1) / Logique négative (dissipateur), > 16 V (état 0), < 10 V (état 1), input impedance 3.5 kOhm
- Durée d'échantillonnage : < 10 ms pour entrée analogique / < 20 ms, tolérance +/- 1 ms pour entrée logique
- Erreur de linéarité : +/- 0.3 % of maximum value pour entrée analogique
- Nombre sorties analogiques : 1
- Type de sortie analogique : (AO1) tension configurable par logiciel, analogue output range 0...10 V, output impedance 470 Ohm, analogue output resolution 8 bits / (AO1) courant configurable par logiciel, analogue output range 0...20 mA, output impedance 800 Ohm, analogue output resolution 8 bits
- Nombre sorties tor : 2
- Type de sortie tor : (LO+, LO-) sortie numérique / (R1A, R1B, R1C) protected relay output 1 F/O
- Courant commuté minimum : 5 mA à 24 V DC pour relais logique
- Courant commuté maximum : 2 A à 250 V AC inductif charge cos phi = 0,4 L/R = 7 ms pour relais logique / 2 A à 30 V DC inductif charge cos phi = 0,4 L/R = 7 ms pour relais logique / 3 A à 250 V AC résistif charge cos phi = 1 L/R = 0 ms pour relais logique / 4 A à 30 V DC résistif charge cos phi = 1 L/R = 0 ms pour relais logique
- Rampes accélérat et décelérat : Linéaire de 0 à 999,9 s / S / U
- Freinage d'arrêt : Si injection CC, 0.1...30 s
- Type de protection : Sous-tension d'alimentation électrique / Sur-tension d'alimentation électrique / Surintensité en sortie entre phases et neutre / Protection surchauffe / Court-circuit entre les phases du moteur / Against input phase loss in three-phase / Thermal motor protection via the drive by continuous calculation of I²t
- Résolution en fréquence : Entrée analogique convertisseur A/N, 10 bits / Unité d'affichage 0,1 Hz
- Constante de temps : 20 ms, tolérance +/- 1 ms pour le changement de référence
- Marquage : CE
- Position de montage : Vertical +/- 10 degree
- Hauteur : 143 mm
- Largeur : 72 mm
- Profondeur : 102.2 mm
- Masse du produit : 0.7 kg
Caractéristiques techniques
| Largeur | 72,0 mm |
| Hauteur | 143,0 mm |
| Profondeur | 102,2 mm |
| Avec élément de commande | Oui |
| Nombre d’entrées analogiques | 1,0 |
| Nombre de sorties analogiques | 1,0 |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 0,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 1,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Indice de protection (ip) | Ip20 |
| Avec prise pour ordinateur | Oui |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Tension du secteur | 200,0 V |
| Fréquence du secteur | 50/60 hz |
| Fonctionnement possible à quatre quadrants | Non |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Type de convertisseur | Convertisseur u |
| Nombre de phases de sortie | 3 |
| Nombre de phases d'entrée | 1 |
| Hacheur de freinage intégré | Non |
| Convient pour environnement industriel | Oui |
| Utilisation autorisée en zone résidentielle et commerciale | Oui |
| Fréquence de sortie max. | 400,0 Hz |
| Puissance utile max. en charge linéaire sous tension de sortie assignée | 0,18 kW |
| Tolérance relative de fréquence du réseau symétrique | 5,0 % |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension de sortie max. | 240,0 V |
| Courant de sortie nominal i2n | 1,4 A |
| Supporte protocole bacnet | Non |
| Nombre d’entrées numériques | 4,0 |
| Nombre de sorties numériques | 1,0 |
| Puissance utile max. en charge quadratique sous tension de sortie assignée | 0,18 kW |
| Tolérance relative de tension du réseau symétrique | 10,0 % |
