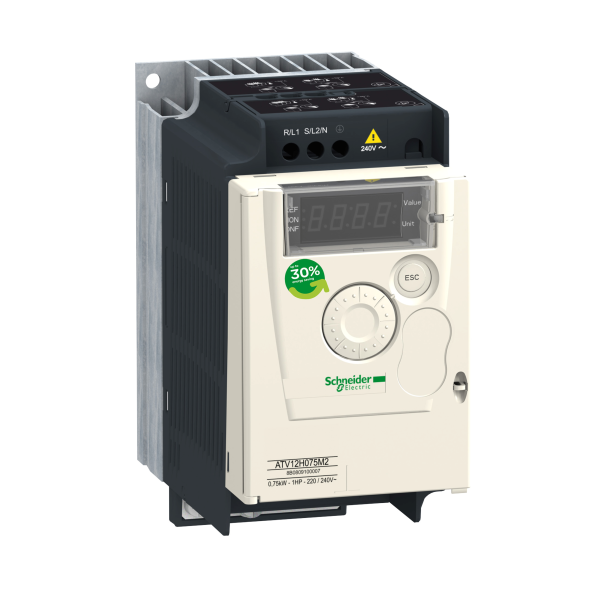

ATV12 0.75KW 240V 1PH 1HP RADIATEUR TB PAR 14 UNITES

Description

• Gamme de produits : Altivar 12
• Type de produit ou de composant : Variable speed drive
• Destination du produit : Asynchronous motors
• Application spécifique du produit : Machine simple
• Variante de construction : Avec dissipateur thermique
• Nom de composant : ATV12
• Infos fabricant : Lot de 14
• Filtre cem : Intégré
• Ventilateur intégré : Sans
• Nombre de phases réseau : Monophasé
• [us] tension d'alimentation : 200...240 V (- 15...10 %)
• Puissance moteur kw : 0.75 kW
• Puissance moteur hp : 1 hp
• Protocole du port communication : Modbus
• Courant de ligne : 10.2 A à 200 V / 8.5 A à 240 V
• Gamme de vitesse : 1...20
• Surcouple transitoire : 150...170 % of nominal motor torque depending on drive rating and type of motor
• Profil de commande pour moteur asynchrone : Rapport quadratique tension/fréquence / Contrôle vectoriel du flux de courant sans capteur / Voltage/frequency ratio (V/f)
• Degré de protection ip : IP20 sans obturateur sur la partie supérieure
• Intensité du signal sonore : 0 dB

• Fréquence d'alimentation : 50/60 Hz (+/- 5 %)
• Type de connecteur : 1 RJ45 pour Modbus sur face avant
• Interface physique : 2-wire RS 485 pour Modbus
• Trame de transmission : RTU pour Modbus
• Vitesse de transmission : 4800 bit/s / 9600 bit/s / 19200 bit/s / 38400 bit/s
• Nombre d'adresses : 1...247 pour Modbus
• Service communication : Identification du périphérique de lecture (43) / Lire les registres de maintien (03), messaging: 29 words maximum / Écriture de registre simple (06), messaging: 29 words maximum / Écrire les registres multiples (16), messaging: 27 words maximum / Lire/écrire les registres multiples (23), messaging: 4/4 words maximum
• Lsc présumé de ligne : <= 1 kA
• Courant de sortie permanent : 4.2 A à 4 kHz
• Courant transitoire maximum : 6.3 A pour 60 s
• Fréquence de sortie du variateur de vitesse : 0.5...400 Hz
• Fréquence de commutation nominale : 4 kHz
• Fréquence de commutation : 2...16 kHz réglable / 4...16 kHz avec facteur de correction
• Couple de freinage : Up to 150 % of nominal motor torque avec résistance de freinage si inertie élevée / Up to 70 % of nominal motor torque sans résistance de freinage
• Compensation de glissement du moteur : Adjustable / Prédéfini à l'usine
• Raccordement électrique : L1, L2, L3, U, V, W, PA, PC bornier 3,5 mm² (AWG 12)
• Couple de serrage : 0.8 N.m
• Isolement : Électrique entre alimentation et contrôle
• Alimentation : Alimentation interne pour le potentiomètre de référence 5 V CC, limites de tension 4.75...5.25 V 10 mA pour protection contre les surcharges et court-circuits / Alimentation interne pour entrées logiques 25 V CC, limites de tension 20.4...28.8 V 100 mA pour protection contre les surcharges et court-circuits
• Nombre entrées analogiques : 1
• Type d'entrée analogique : AI1 courant configurable 0...20 mA, impédance 250 Ohm / AI1 tension configurable 0...10 V, impédance 30 kOhm / AI1 tension configurable 0...5 V, impédance 30 kOhm
• Nombre entrées tor : 4
• Type d'entrée tor : (LI1...LI4) programmable, 24 V, limites de tension 18...30 V
• Logiqued'entrée numérique : Logique positive (source), 0...< 5 V (état 0), > 11 V (état 1) / Logique négative (dissipateur), > 16 V (état 0), < 10 V (état 1), input impedance 3.5 kOhm
• Durée d'échantillonnage : < 10 ms pour entrée analogique / < 20 ms, tolérance +/- 1 ms pour entrée logique
• Erreur de linéarité : +/- 0.3 % of maximum value pour entrée analogique
• Nombre sorties analogiques : 1
• Type de sortie analogique : (AO1) tension configurable par logiciel, analogue output range 0...10 V, output impedance 470 Ohm, analogue output resolution 8 bits / (AO1) courant configurable par logiciel, analogue output range 0...20 mA, output impedance 800 Ohm, analogue output resolution 8 bits
• Nombre sorties tor : 2
• Type de sortie tor : (LO+, LO-) sortie numérique / (R1A, R1B, R1C) protected relay output 1 F/O
• Courant commuté minimum : 5 mA à 24 V DC pour relais logique
• Courant commuté maximum : 2 A à 250 V AC inductif charge cos phi = 0,4 L/R = 7 ms pour relais logique / 2 A à 30 V DC inductif charge cos phi = 0,4 L/R = 7 ms pour relais logique / 3 A à 250 V AC résistif charge cos phi = 1 L/R = 0 ms pour relais logique / 4 A à 30 V DC résistif charge cos phi = 1 L/R = 0 ms pour relais logique
• Rampes accélérat et décelérat : Linéaire de 0 à 999,9 s / S / U
• Freinage d'arrêt : Si injection CC, 0.1...30 s
• Type de protection : Sous-tension d'alimentation électrique / Sur-tension d'alimentation électrique / Surintensité en sortie entre phases et neutre / Protection surchauffe / Court-circuit entre les phases du moteur / Against input phase loss in three-phase / Thermal motor protection via the drive by continuous calculation of I²t
• Résolution en fréquence : Entrée analogique convertisseur A/N, 10 bits / Unité d'affichage 0,1 Hz
• Constante de temps : 20 ms, tolérance +/- 1 ms pour le changement de référence
• Marquage : CE
• Position de montage : Vertical +/- 10 degree
• Hauteur : 130 mm
• Largeur : 72 mm
• Profondeur : 131.2 mm
• Masse du produit : 0.8 kg
