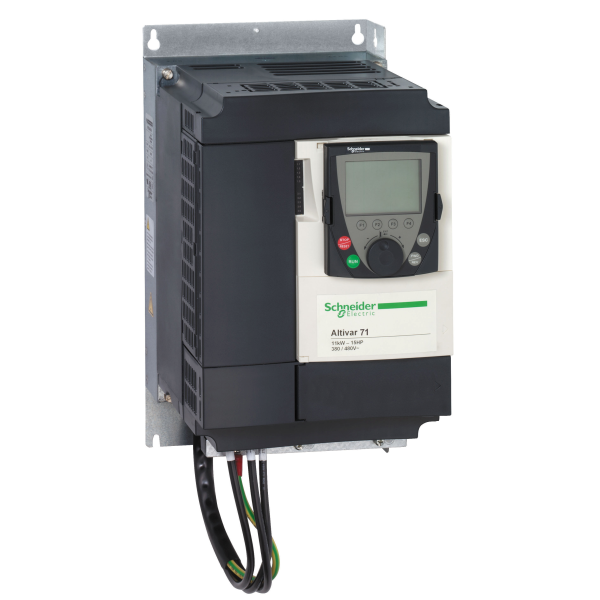

Schneider Electric Atvlift 480V 27A 11Kw Ss Term Graphique

Description

• Gamme de produits : Altivar Lift
• Type de produit ou de composant : Variable speed drive
• Nom abrégé d'appareil : ATV71
• Destination du produit : Asynchronous motors / Synchronous motors
• Application spécifique du produit : Soulever
• Variante de construction : Avec dissipateur thermique
• Variante : Terminal avec affichage 7-segments intégré
• Filtre cem : Intégré
• Nombre de phases réseau : 3 phases
• [us] tension d'alimentation : 380...480 V (- 15...10 %)
• Limites de la tension d'alimentation : 323...528 V
• Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
• Fréquence du réseau : 47,5...63 Hz
• Puissance moteur kw : 3 phases
• Puissance moteur hp : 3 phases
• Courant de ligne : 36.6 A pour 380 V, 3 phases / 11 kW / 15 hp / 30 A pour 480 V, 3 phases / 11 kW / 15 hp

• Puissance apparente : 24.1 kVA pour 380 V, 3 phases / 11 kW / 15 hp
• Lsc présumé de ligne : <= 22 kA, 3 phases
• Courant de sortie nominal : 27.7 A à 4 kHz, 380 V 3 phases / 11 kW / 15 hp / 21 A à 4 kHz, 460 V 3 phases / 11 kW / 15 hp
• Courant transitoire maximum : 37.7 A pour 2 s 3 phases / 11 kW / 15 hp
• Fréquence de sortie du variateur de vitesse : 0...1600 Hz
• Résistance de freinage : >= 7 Ohm
• Fréquence de commutation nominale : 8 kHz
• Fréquence de commutation : 1...16 kHz réglable
• Gamme de vitesse : 1...100 moteur asynchrone en mode boucle ouverte, sans rétroaction rapide / 1...50 moteur synchrone en mode boucle ouverte, sans rétroaction rapide / 1...1000 moteur asynchrone en mode boucle fermée avec rétroaction du codeur
• Précision de vitesse : +/- 0,01% de la vitesse nominale pour 0,2 Tn à Tn variation du couple, en mode boucle fermée avec rétroaction du codeur / +/-10% du glissement nominal pour 0,2 Tn à Tn variation du couple, sans rétroaction rapide
• Précision de couple : +/- 15 % en mode boucle ouverte, sans rétroaction rapide / +/- 5 % en mode boucle fermée avec rétroaction du codeur
• Surcouple transitoire : 170 %, +/- 10 % pour 60 s / 220 %, +/- 10 % pour 2 s
• Couple de freinage : < 150 % avec résistance de freinage ou de levage / 30 % sans résistance de freinage
• Profil de commande pour moteur asynchrone : Rapport tension/fréquence, 2 points / Rapport tension/fréquence, 5 points / Commande vecteur de flux sans capteur, standard / Rapport tension/fréquence - Économie d'énergie, U/f quadratique / Contrôle vectoriel de flux sans capteur, ENA (energy Adaptation) system / Contrôle vectoriel de flux sans capteur, 2 points / Contrôle vectoriel de flux avec capteur, standard
• Profil contrôle moteur synchrone : Commande vecteur sans capteur, standard / Contrôle vectoriel avec capteur, standard
• Boucle de régulation : Régulateur PI réglable
• Compensation de glissement du moteur : Adjustable / Automatic whatever the load / Not available in voltage/frequency ratio (2 or 5 points) / Supprimable
• Signalisation locale : 1 DEL - RED - tension du lecteur
• Tension de sortie : <= power supply voltage
• Isolement : Électrique entre alimentation et contrôle
• Type de câble : IEC cable sans kit de montage : 1 fil(s) - 45 °C, cuivre 90°C / XLPE/EPR / IEC cable sans kit de montage : 1 fil(s) - 45 °C, cuivre 70°C / PVC / IEC cable avec un kit IP21 ou IP31 : 3 fil(s) - 40 °C, cuivre 70°C / PVC / UL 508 cable ave un kit NEMA de type 1 : 3 fil(s) - 40 °C, cuivre 75°C / PVC
• Raccordement électrique : Bornier 2,5 mm² / AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) / Bornier 16 mm² / AWG 4 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
• Couple de serrage : 0.6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) / 3 N.m - 26,5 livres par pouce (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
• Alimentation : Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) : 10,5 V DC, +/- 5 % - <= 10 A avec protection contre les surcharges et court-circuits / Alimentation interne : 24 V (21...27 V)DC - <= 200 A avec protection contre les surcharges et court-circuits
• Nombre entrées analogiques : 2
• Type d'entrée analogique : Tension différentielle bipolaire : (AI1-/Al1+)+/- 10 V c.c. - 24 V max - résolution: 11 bits + sign / Courant configurable par logiciel : (AI2)0...20 mA - 242 Ohm - résolution: 11 bits / Tension configurable par logiciel : (AI2)0...10 V c.c. - 24 V max - 30000 Ohm - résolution: 11 bits
• Durée d'échantillonnage : 2 ms +/- 0,5 ms (LI1...LI5) - numérique entrée(s) / 2 ms +/- 0,5 ms (LI6)si configuré en tant qu'entrée logique - numérique entrée(s) / 2 ms +/- 0,5 ms (AI1-/Al1+) - analogique entrée(s) / 2 ms +/- 0,5 ms (Al2) - analogique entrée(s)
• Temps de réponse : <= 100 ms en STO (couple sécurisé éteint) / 7 ms +/- 0,5 ms (R1A, R1B, R1C) - numérique sortie(s) / 7 ms +/- 0,5 ms (R2A, R2B) - numérique sortie(s) / 2 ms +/- 0,5 ms (AO1) - analogique sortie(s)
• Précision : +/- 1 % (AO1)pour une variation de température de 60 °C / +/- 0.6 % (AI1-/Al1+)pour une variation de température de 60 °C / +/- 0.6 % (AI2)pour une variation de température de 60 °C
• Erreur de linéarité : +/- 0,15 % de la valeur maximale (AI1-/Al1+, AI2) / +/-0,2 % (AO1)
• Nombre sorties analogiques : 1
• Type de sortie analogique : Tension configurable par logiciel : (AO1)0...10 V DC - 470 Ohm - résolution: 10 bits / Courant configurable par logiciel : (AO1)0...20 mA - 500 Ohm - résolution: 10 bits / Sortie logique configurable par logiciel : (AO1)10 V - <= 20 A
• Nombre sorties tor : 2
• Type de sortie tor : Relais logique configurable : (R1A, R1B, R1C)"F''/''O'' - 100000 cycle / Relais logique configurable : (R2A, R2B)non - 100000 cycle
• Courant commuté minimum : 3 mA à 24 V DC (Relais logique configurable)
• Courant commuté maximum : 5 A à 250 V AC sur résistif charge - cos phi = 1 - L/R = 0 ms (R1, R2) / 5 A à 30 V DC sur résistif charge - cos phi = 1 - L/R = 0 ms (R1, R2) / 2 A à 250 V AC sur inductif charge - cos phi = 0,4 - L/R = 7 ms (R1, R2) / 2 A à 30 V DC sur inductif charge - cos phi = 0,4 - L/R = 7 ms (R1, R2)
• Nombre entrées tor : 7
• Type d'entrée tor : Programmable (LI1...LI5)24 V c.c., avec niveau 1 PLC - 3500 Ohm / Configurable par interrupteur (LI6)24 V c.c., avec niveau 1 PLC - 3500 Ohm / Sonde PTC configurable par interrupteur (LI6) - 0...6 sondes - 1500 Ohm / Entrée de sécurité (PWR)24 V c.c. - 1500 Ohm
• Logiqued'entrée numérique : Logique positive (LI1...LI5), < 5 V (état 0), > 11 V (état 1) / Negative logic (LI1...LI5), > 16 V (état 0), < 10 V (état 1) / Logique positive (LI6)si configuré en tant qu'entrée logique, < 5 V (état 0), > 11 V (état 1) / Negative logic (LI6)si configuré en tant qu'entrée logique, > 16 V (état 0), < 10 V (état 1) / Logique positive (PWR), < 2 V (état 0), > 17 V (état 1)
• Rampes accélérat et décelérat : Adaptation automatique de rampe si capacité de coupure dépassée par résistance / À réglage linéaire séparé de 0,01 à 9000 s / S, U ou personnalisé
• Type de protection : Protection surchauffe pour variateur / Thermal protection pour variateur / Court-circuit entre les phases du moteur pour variateur / Surintensité en sortie entre phases et neutre pour variateur / Surtensions sur le bus DC pour variateur / Coupure sur le circuit de contrôle pour variateur / Contre dépassement vitesse limite pour variateur / Sur-tension d'alimentation électrique pour variateur / Sous-tension d'alimentation électrique pour variateur / Contre déperdition phase entréé pour variateur / Thermal protection pour moteur / Coupure phase du moteur pour moteur / Coupures de phase en entrée pour variateur / Fonction de sécurité '' Power Removal '' pour moteur
• Tenue diélectrique : 3535 V DC entre terre et bornes d'alimentation électrique / 5092 V DC entre commande et bornes d'alimentation électrique
• Résistance d'isolement : > 1 mOhm à 500 V c.c. pendant 1 minute à la terre
• Résolution en fréquence : 0,1 Hz pour unité d'affichage / 0,024/50 Hz pour entrée analogique
• Protocole du port communication : CANopen / Modbus
• Type de connecteur : 1 RJ45 pour Modbus sur face avant / 1 RJ45 pour Modbus sur la borne / SUB-D 9 mâle sur RJ45 pour CANopen
• Interface physique : 2-wire RS 485 pour Modbus
• Trame de transmission : RTU pour Modbus
• Vitesse de transmission : 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps pour CANopen / 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps pour Modbus sur la borne / 9600 bps, 19200 bps pour Modbus sur face avant
• Format des données : 8 bits, 1 bit d'arrêt, bits de parité pairs pour Modbus sur face avant / 8 bits, bits de parité impairs, pairs ou non configurables pour Modbus sur la borne
• Type de polarisation : Aucune impédance pour Modbus
• Nombre d'adresses : 1...247 adresses pour Modbus / 1...127 adresses pour CANopen
• Méthode d'accès : Esclave pour CANopen
• Carte d'options : Controller inside programmable card / Carte d'extension d'E/S / Carte d'interface pour codeur / Carte de grue aérienne / Communication card pour Profibus DP / Communication card pour Modbus TCP / Communication card pour Fipio / Communication card pour Modbus/Uni-Telway / Communication card pour Modbus Plus / Communication card pour ethernet IP / Communication card pour DeviceNet / Communication card pour Profibus DP V1 / Communication card pour Interbus-S / Communication card pour CC-Link
• Position de montage : Vertical +/- 10 degree
