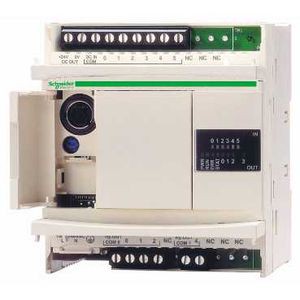

BASE UNIT DC 6 IN DC 4 OUT RLY TBK

Description

• Gamme de produits : Twido
• Type de produit ou de composant : Embase compacte contrôleur
• Nombre e/s tor : 10
• Nombre entrées tor : 6
• Tension entrées tor : 24 V
• Type de tension d'entrée tor : C.c.
• Nombre sorties tor : 4 pour relais
• [us] tension d'alimentation : 24 V DC
• Utilisation de l'emplacement : Cartouche mémoire ou cartouche d'horloge binaire
• Données sauvegardées : RAM interne (lithium) 30 jours, temps de chargement = 10 H, durée de vie de la batterie = 10 an
• Type de connexion intégrée : Alimentation puissance / Connexion en série non isolée mini DIN, Modbus/character mode maître /esclave RTU/ASCII (RS485) half duplex, 38,4 kbit/s

• Type d'entrée tor : Dissipation ou source
• Limites de la tension d'entrée : 20,4...28,8 V
• Courant d'entrée tor : 11 mA pour I0.0 to I0.1 / 7 mA pour I0.2 to I0.5
• Impédance d'entrée : 2100 Ohm pour I0.0 to I0.1 / 3400 Ohm pour I0.2 to I0.5
• Temps de filtrage : 35 µs + temps de filtrage programmé pour I0,0 à I0,5 à phase 1 / 45 µs + temps de filtrage programmé pour I0,0 à I0,5 à phase 0
• Isolement entre les voies et la logique interne : 1500 Vrms pendant 1 minute
• Résistance à l'isolement entre canaux : Aucun
• Charge minimum : 0.1 mA
• Résistance de contact : <= 30000 µ'
• Courant de charge : 2 A à 240 V AC inductif charge, cadence de fonctionnement = 30 cyc/mn pour sortie relais / 2 A à 240 V AC résistif charge, cadence de fonctionnement = 30 cyc/mn pour sortie relais / 2 A à 30 V DC inductif charge, cadence de fonctionnement = 30 cyc/mn pour sortie relais / 2 A à 30 V DC résistif charge, cadence de fonctionnement = 30 cyc/mn pour sortie relais
• Durée de vie mécanique : >= 20000000 cycle pour sortie relais
• Durée de vie électrique : >= 100000 cycle pour sortie relais
• Consommation électrique : 24 mA à 5 V DC à phase 1 / 26 mA à 24 V DC à phase 1 / 5 mA à 5 V DC à phase 0
• Raccordement des e/s : Bornier à vis non amovible
• Limites de la tension d'alimentation : 20.4...28.8 V
• Courant à l'appel : <= 35 A
• Type de protection : Protection électrique avec fusible interne
• Puissance consommée : <= 3.9 W
• Résistance d'isolement : > 10 M' à 500 V, entre les bornes E/S et de terre / > 10 M' à 500 V, entre l'alimentation et les bornes de mise à la terre
• Mémoire programme : 700 instructions
• Temps exact pour exécuter une instruction de 1 kilo : 1 ms
• Système aérien : 0.5 ms
• Type de mémoire : RAM interne, 128 compteurs, pas de virgule flottante ni de fonctions trigonométriques / RAM interne, 128 bits internes, pas de marge, pas de triangulation / RAM interne, 3000 mots internes, pas de virgule flottante ni de fonctions trigonométriques / RAM interne, 64 minuteries, pas de marge, pas de triangulation
• Emplacement disponible : 1
• Horodateur : Sans
• Nombre d'entrée de comptage : 1 canal(aux) à 20000 Hz 32 bits / 3 canal(aux) à 5000 Hz 16 bits
• Points de réglage analogiques : 1 point réglable de 0..0,1023
• Led d'état : 1 LED pour voyant utilisateur (STAT) / 1 LED vert pour PWR / 1 LED vert pour RUN / 1 DEL par canal vert pour état E/S / 1 LED rouge pour erreur module (ERR)
• Masse du produit : 0.23 kg
