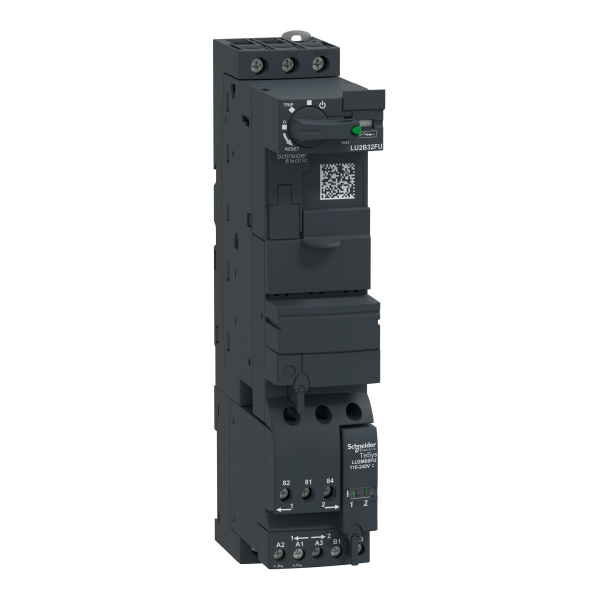

base puissance 32 A contrôle 110 à 220 V CC bornes à visétriers

Description

• Gamme : TeSys
• Product name : TeSys U
• Nom abrégé d'appareil : LU2B
• Type de produit ou de composant : Base inverseur de puissance
• Description des pôles : 3P
• Aptitude au sectionnement : Oui
• [ith] courant thermique conventionnel : 32 A
• Catégorie d'emploi : AC-41 / AC-43 / AC-44
• Tension circuit de commande : 110...220 V c.c. / 110...240 V c.a. 50/60 Hz

• Composition contact auxiliaire : 2F
• Type de contacts auxiliaires : Type contacts branchés (1F+1O) conformément à IEC 60947-4-1 / Type contact miroir (1 ''O'') état de l'alimentation conformément à norme IEC 60947-1
• [ue] tension assignée d'emploi : 230 V / 440 V / 500 V / 690 V
• Fréquence réseau : 40...60 Hz
• [ie] courant assigné d'emploi : 21 A à 690 V / 23 A à 500 V / 32 A à <= 440 V
• [ics] pouvoir assigné de coupure de service en court-circuit : 10 kA 500 V / 4 kA 690 V / 50 kA 230 V / 50 kA 440 V
• Plage de tension du circuit de commande : 55 V 110...220 V c.c. perte de niveau / 55 V 110...240 V c.a. perte de niveau / 88...242 V 110...220 V c.c. en marche / 88...264 V 110...240 V c.a. en marche
• Consommation électrique typique : 280 mA à 110...220 V c.c. I maximum lors de la fermeture / 280 mA à 110...240 V c.a. I maximum lors de la fermeture / 35 mA à 110...220 V c.c. I eff étanche / 35 mA à 110...240 V c.a. I eff étanche
• Durée de phase d'appel : 15 ms pour DC réseau / 25 ms pour AC réseau 50/60 Hz
• Niveau de fiabilité de la sécurité : B10d 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1 / B10d 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1
• Temps de fonctionnement : 150 ms avec changement de direction pour circuit de puissance / 35 ms ouverture pour télécommande / 50 ms fermeture pour télécommande / 75 ms sans changement de direction pour circuit de puissance
• Durée de vie mécanique : 15000000 cycle
• Vitesse de commande : 60 cyc/mn
• [ui] tension assignée d'isolement : 600 V conformément à UL 508 / 690 V conformément à IEC 60947-1 3 / 600 V conformément à CSA C22.2 No 14
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-6-2
• Déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires conformément à IEC 60947-1 appendix N / SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal conformément à IEC 60947-1 appendix N
• Mode de raccordement : Power circuit : screw clamp terminals 2 cable 1.5...6 mm² - cable stiffness: flexible - without cable end / Télécommande : borniers à vis-étrier 1 câble 0.34...1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Control circuit : screw clamp terminals 1 cable 0.75...1.5 mm² - cable stiffness: flexible - without cable end / Control circuit : screw clamp terminals 1 cable 0.75...1.5 mm² - cable stiffness: rigid - without cable end / Control circuit : screw clamp terminals 2 cable 0.34...1.5 mm² - cable stiffness: flexible - with cable end / Control circuit : screw clamp terminals 2 cable 0.75...1.5 mm² - cable stiffness: flexible - without cable end / Control circuit : screw clamp terminals 2 cable 0.75...1.5 mm² - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 1 cable 1...10 mm² - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 1 cable 1...6 mm² - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 1 cable 2.5...10 mm² - cable stiffness: flexible - without cable end / Power circuit : screw clamp terminals 2 cable 1...6 mm² - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 2 cable 1...6 mm² - cable stiffness: rigid - without cable end
• Couple de serrage : Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm plat / Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm cruciforme Philips n° 1 / Circuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm plat / Circuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm empreinte Philips n°2
• Largeur : 45 mm
• Hauteur : 224 mm
• Profondeur : 126 mm
• Masse du produit : 1.27 kg
