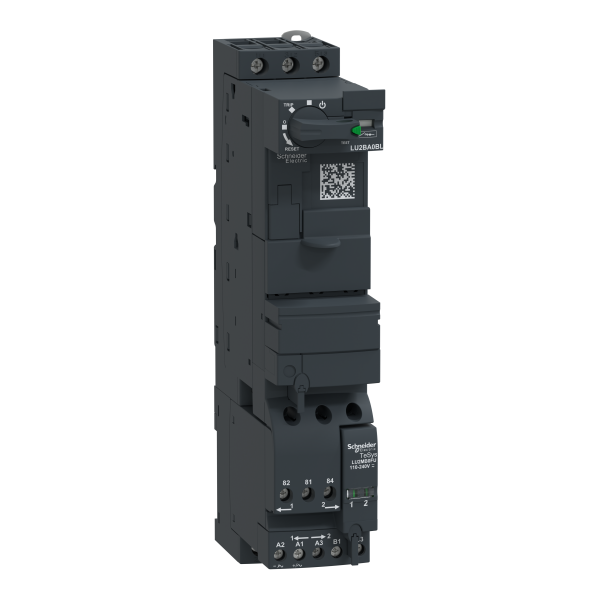

base puissance 12 A contrôle 24 V CC sans connectique
base puissance 12 A contrôle 24 V CC sans connectique

Photo(s) non contractuelle(s)

base puissance 12 A contrôle 24 V CC sans connectique

161.16 € HT 193.39 € TTC

Marque Schneider Electric

Référence LU2BA0BL

EAN 3389110363098

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys U
  • Nom abrégé d'appareil : LU2B
  • Type de produit ou de composant : Base inverseur de puissance
  • Description des pôles : 3P
  • Aptitude au sectionnement : Oui
  • [ith] courant thermique conventionnel : 12 A
  • Catégorie d'emploi : AC-41 / AC-43 / AC-44
  • Tension circuit de commande : 24 V DC
Caractéristiques complémentaires :
  • Composition contact auxiliaire : 2F
  • Type de contacts auxiliaires : Type contacts branchés (1F+1O) conformément à IEC 60947-4-1 / Type contact miroir (1 ''O'') état de l'alimentation conformément à norme IEC 60947-1
  • [ue] tension assignée d'emploi : 230 V / 440 V / 500 V / 690 V
  • Fréquence réseau : 40...60 Hz
  • [ie] courant assigné d'emploi : 12 A à <= 440 V / 12 A à 500 V / 9 A à 690 V
  • [ics] pouvoir assigné de coupure de service en court-circuit : 10 kA 500 V / 4 kA 690 V / 50 kA 230 V / 50 kA 440 V
  • Plage de tension du circuit de commande : 14,5 V 24 V c.c. perte de niveau / 20...27 V 24 V c.c. en marche
  • Consommation électrique typique : 130 mA I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD / 150 mA I maximum lors de la fermeture avec LUCM / 60 mA I eff étanche avec LUCA, LUCB, LUCC, LUCD / 70 mA I eff étanche avec LUCM
  • Durée de phase d'appel : 15 ms pour DC réseau
  • Niveau de fiabilité de la sécurité : B10d 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1 / B10d 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1
  • Temps de fonctionnement : 150 ms avec changement de direction pour circuit de puissance / 35 ms ouverture avec LUCA, LUCB, LUCC, LUCD, LUCM pour télécommande / 70 ms fermeture avec LUCA, LUCB, LUCC, LUCD pour télécommande / 75 ms fermeture avec LUCM pour télécommande / 75 ms sans changement de direction pour circuit de puissance
  • Durée de vie mécanique : 15000000 cycle
  • Vitesse de commande : 60 cyc/mn
  • [ui] tension assignée d'isolement : 600 V conformément à UL 508 / 690 V conformément à IEC 60947-1 3 / 600 V conformément à CSA C22.2 No 14
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-6-2
  • Déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires conformément à IEC 60947-1 appendix N / SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal conformément à IEC 60947-1 appendix N
  • Mode de raccordement : Power circuit : screw clamp terminals 2 cable 1.5...6 mm² - cable stiffness: flexible - without cable end / Power circuit : screw clamp terminals 1 cable 1...10 mm² - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 1 cable 1...6 mm² - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 1 cable 2.5...10 mm² - cable stiffness: flexible - without cable end / Power circuit : screw clamp terminals 2 cable 1...6 mm² - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 2 cable 1...6 mm² - cable stiffness: rigid - without cable end / Télécommande : sans raccordement
  • Largeur : 45 mm
  • Hauteur : 224 mm
  • Profondeur : 126 mm
  • Masse du produit : 1.27 kg
Référence : SCHLU2BA0BL (Schneider-Electric)

Ancien produit : Telemecanique LU2BA0BL

Les avis clients

Caractéristiques techniques

Largeur 45,0 mm
Hauteur 224,0 mm
Profondeur 126,0 mm
Avec transfo Non
Puissance de fonctionnement nominale, ac-3, 400 v 5,5 kW
Nombre de postes de commande 3,0
Nombre de contacts auxiliaires à fermeture 1,0
Nombre de contacts auxiliaires à ouverture 1,0
Adapté à un arrêt d'urgence Non
Courant de fonctionnement nominal ie 12,0 A
Protocole pris en charge pour lon Non
Protocole pris en charge pour tcp/ip Non
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Non
Protocole pris en charge pour can Non
Protocole pris en charge pour interbus Non
Supporte protocole modbus Non
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Non
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Non
Réinitialisation externe possible Non
Montage possible sur barres profilées Oui
Tension d'alimentation de courant nominal us cc 24,0 V
Tension d'alimentation de courant nominal us cc 24 V
Indice de protection (ip) Ip20
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Avec déclencheur de court-circuit Oui
Avec fusible Non
Type de raccordement du circuit principal Raccordement à vis
Finition du raccordement électrique du circuit auxiliaire / commande Raccordement à vis
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Non
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Non
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Type de tension d'actionnement Dc
Type de starter moteur Démarreur-inverseur
Courant de fonctionnement nominal, ca-3, 400 v 12,0 A
Température ambiante, limite supérieure sans restriction 70,0 °C
Protection contre les surcharges compensée en température Oui
Intensité de court-circuit nominale conditionnelle, type 2, 400 v 50000,0 A
Intensité de court-circuit nominale conditionnelle, type 2, 230 v 50000,0 A
Classe de coordination selon iec 60947-4-3 Classe 2
Nombre de voyants lumineux 0,0
Puissance de fonctionnement nominale, ca-3, 230 v, triphasée 3,0 kW
Puissance nominale, 460 v, 60 hz, triphasée 5,5 kW
Puissance nominale, 575 v, 60 hz, triphasée 5,5 kW
Intensité de court-circuit nominale conditionnelle, type 1, 480 y/277 v 10000,0 A
Intensité de court-circuit nominale conditionnelle, type 1, 600 y/347 v 4000,0 A
