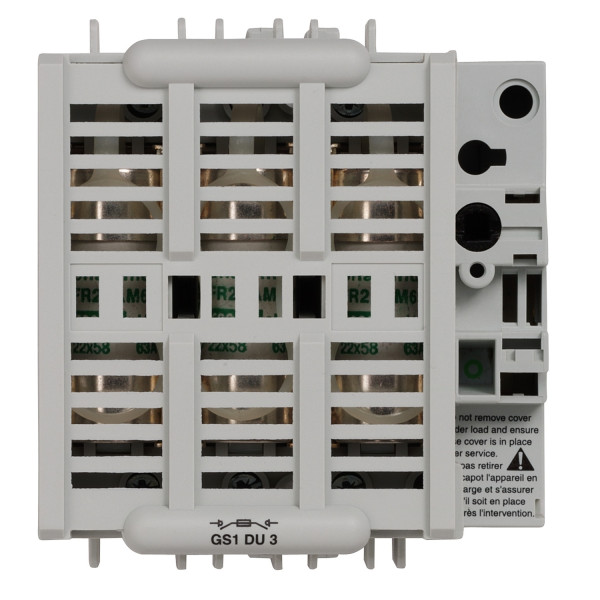

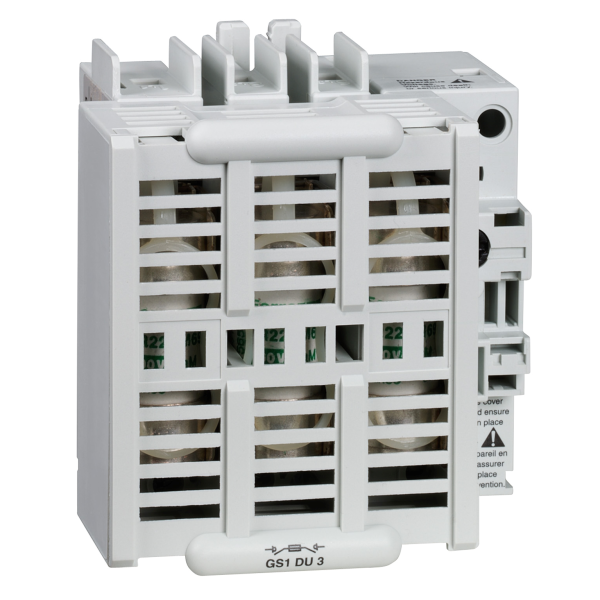

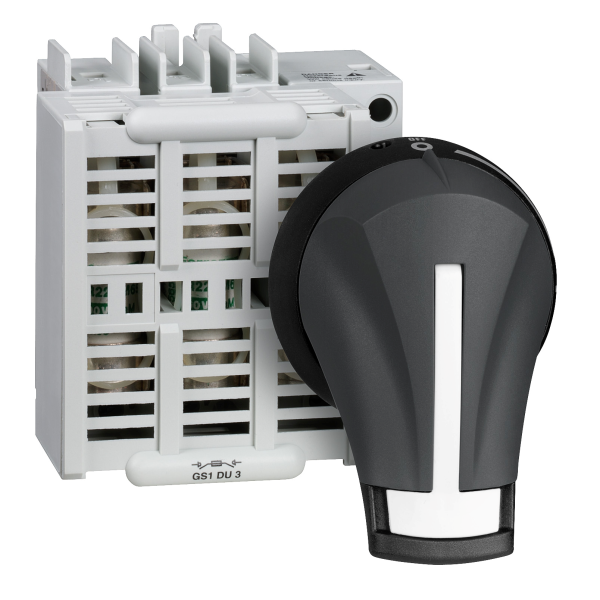

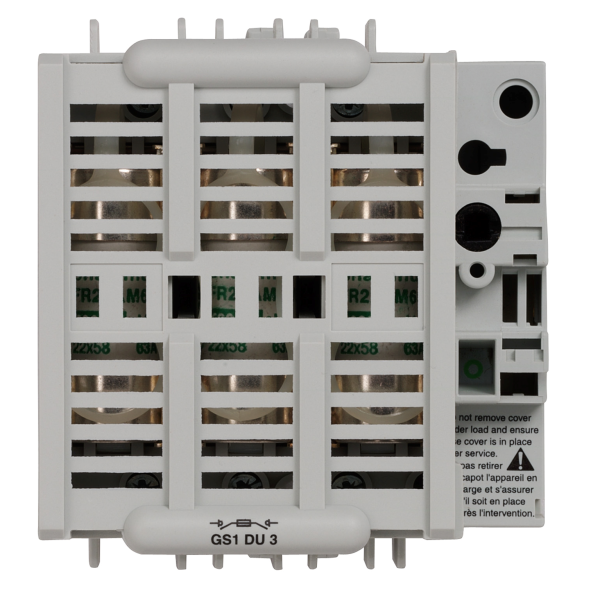

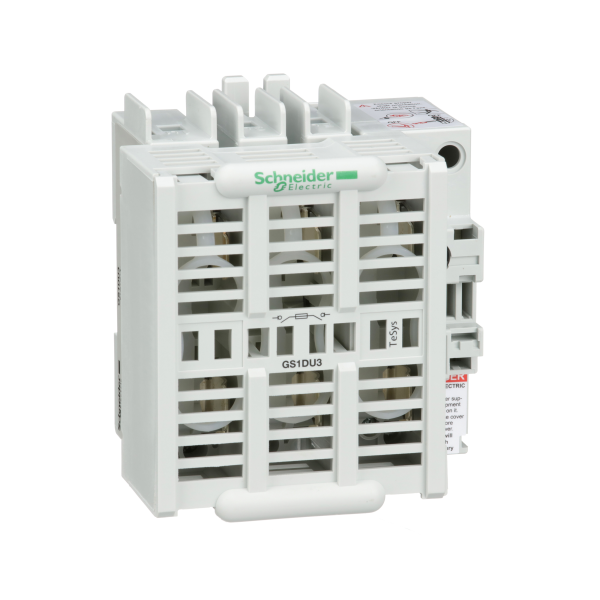

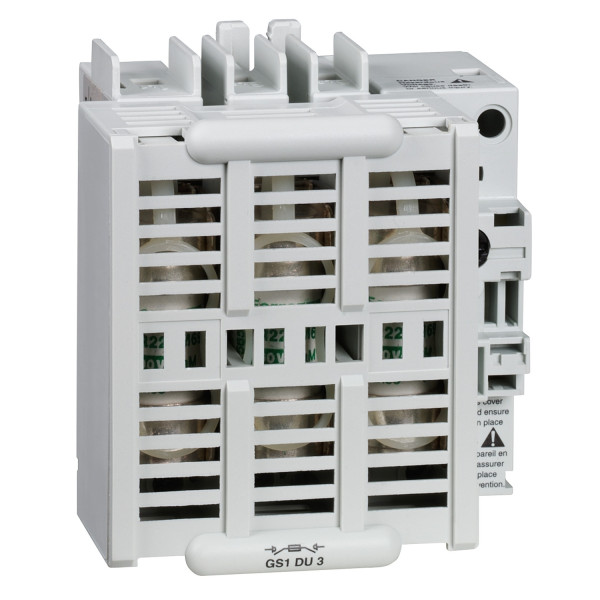

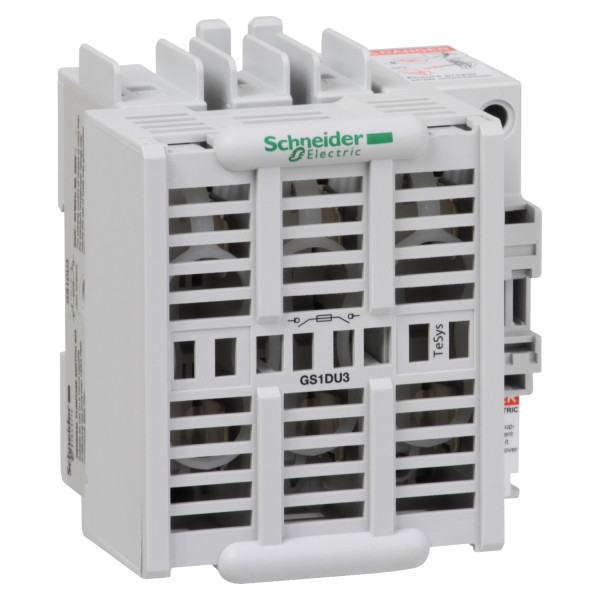

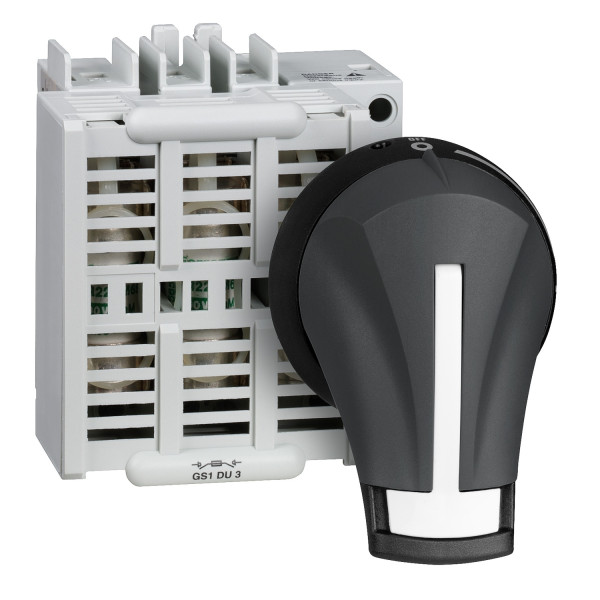

Schneider Electric Bloc de Base Interrupteur sectionneur Fusible Gs1 3P 3 F 30 A
170.52 € HT 204.62 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 409 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GS
- Nom abrégé d'appareil : GS1D
- Type de produit ou de composant : Switch-disconnector-fuse
- Design : Compact
- Description des pôles : 3P
- Pôles protégés : 3t
- Description des contacts : 3F
- [ith] courant thermique conventionnel : 30 A à 40 °C
- [ie] courant assigné d'emploi : 30 A
- Type de fusible : UL
- Taille du fusible : J
- Type de réseau : AC / DC
- Fréquence du réseau : 50/60 Hz
- Type de commande rotative : Avant direct / Avant externe
- Support de montage : Platine / Rail
- [ui] tension assignée d'isolement : 690 V
- [uimp] tension assignéede tenue aux chocs : 8 kV
- Puissance assignée d'emploi en w : 15 kW à 400 V / 25 kW à 690 V / 18.5 kW à 500 V
- Résistance de court-circuit : 5.5 kA
- Durée de vie mécanique : 10000 cycle
- Durée de vie électrique : 6000 cycle
- Mode de raccordement : Circuit de puissance : bornes à anneau câble 2...6 mm²
- Couple de serrage : Circuit de puissance : 3 N.m
Ancien produit : Telemecanique GS1DU3
Caractéristiques techniques
| Courant permanent nominal (iu) | 30 A |
| Nombre de pôles | 3 |
| Classe de protection (ip), face avant | Ip20 |
| Avec emplacement pour fusibles | Autre |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Puissance de fonctionnement nominale, ac-23, 400 v | 15 kW |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Non |
| Adapté à un montage en saillie de barres collectrices | Non |
| Tension de fonctionnement nominale max. ue en ca | 800 V |
| Avec surveillance des fusibles | Non |
| Commande motorisée en option | Non |
| Position de l'élément d'actionnement | Frontal |
| Entrée de câble | Autre |
| Intensité de court-circuit nominale conditionnelle iq | 100 kA |
| Finition de l'élément d'actionnement | Sans actionneur |
| Courant nominal de courte durée admissible icw | 100 kA |
| Équippé de connecteurs | Non |
