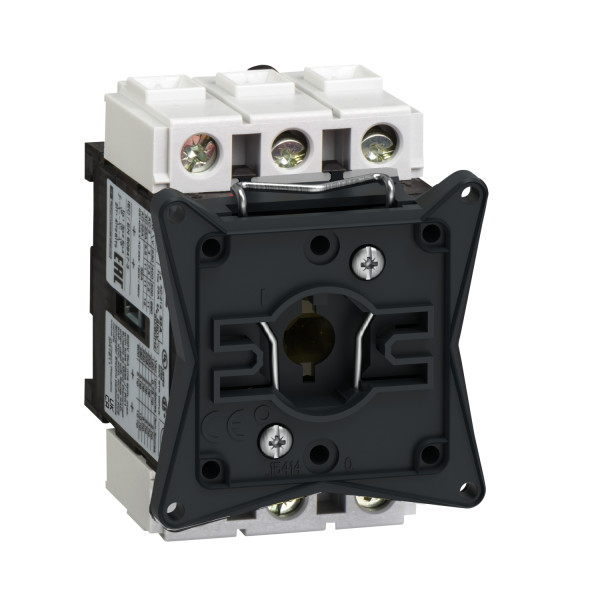

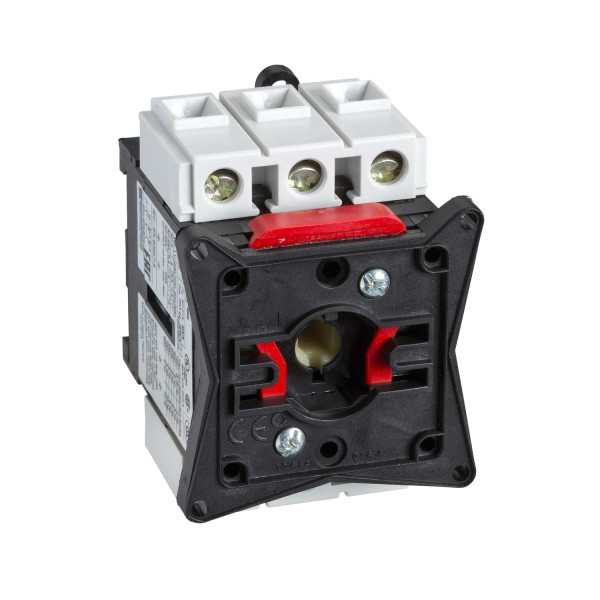

bloc de base pour interrupteursectionneur Vario 3P 25 A
24.55 € HT 29.46 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 58 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : TeSys VARIO
- Nom abrégé d'appareil : V
- Type de produit ou de composant : Corps de l'interrupteur
- Description des pôles : 3P
- Type de réseau : AC / DC
- [ith] courant thermique conventionnel : 25 A
- Aptitude au sectionnement : Oui
- Fréquence du réseau : 50/60 Hz
- Support de montage : Porte de boîtier / Platine / Rail
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz
- [uimp] tension assignéede tenue aux chocs : 8 kV
- [ithe] courant thermique d'emploi sous enveloppe : 20 A
- [ie] courant assigné d'emploi : 10 A à 220 V L/R = 1 ms DC-1 2 / 12 A à 110 V L/R = 1 ms DC-1 2 / 12 A à 250 V L/R = 1 ms DC-1 3 / 14 A à 415 V AC-23A / 16 A à 220 V L/R = 1 ms DC-1 3 / 16 A à 60 V L/R = 1 ms DC-2 1 / 16 A à 60 V L/R = 1 ms DC-3 1 / 16 A à 60 V L/R = 1 ms DC-4 1 / 16 A à 60 V L/R = 1 ms DC-5 1 / 25 A à 110 V L/R = 1 ms DC-1 3 / 25 A à 110 V L/R = 1 ms DC-2 3 / 25 A à 110 V L/R = 1 ms DC-3 3 / 25 A à 110 V L/R = 1 ms DC-4 3 / 25 A à 110 V L/R = 1 ms DC-5 3 / 25 A à 230...690 V AC-21A / 25 A à 230...690 V AC-22A / 25 A à 24 V L/R = 1 ms DC-1 1 / 25 A à 24 V L/R = 1 ms DC-1 2 / 25 A à 24 V L/R = 1 ms DC-1 3 / 25 A à 24 V L/R = 1 ms DC-2 1 / 25 A à 24 V L/R = 1 ms DC-2 2 / 25 A à 24 V L/R = 1 ms DC-2 3 / 25 A à 24 V L/R = 1 ms DC-3 1 / 25 A à 24 V L/R = 1 ms DC-3 2 / 25 A à 24 V L/R = 1 ms DC-3 3 / 25 A à 24 V L/R = 1 ms DC-4 1 / 25 A à 24 V L/R = 1 ms DC-4 2 / 25 A à 24 V L/R = 1 ms DC-4 3 / 25 A à 24 V L/R = 1 ms DC-5 1 / 25 A à 24 V L/R = 1 ms DC-5 2 / 25 A à 24 V L/R = 1 ms DC-5 3 / 25 A à 48 V L/R = 1 ms DC-1 1 / 25 A à 48 V L/R = 1 ms DC-1 2 / 25 A à 48 V L/R = 1 ms DC-1 3 / 25 A à 48 V L/R = 1 ms DC-2 1 / 25 A à 48 V L/R = 1 ms DC-2 2 / 25 A à 48 V L/R = 1 ms DC-2 3 / 25 A à 48 V L/R = 1 ms DC-3 1 / 25 A à 48 V L/R = 1 ms DC-3 2 / 25 A à 48 V L/R = 1 ms DC-3 3 / 25 A à 48 V L/R = 1 ms DC-4 1 / 25 A à 48 V L/R = 1 ms DC-4 2 / 25 A à 48 V L/R = 1 ms DC-4 3 / 25 A à 48 V L/R = 1 ms DC-5 1 / 25 A à 48 V L/R = 1 ms DC-5 2 / 25 A à 48 V L/R = 1 ms DC-5 3 / 25 A à 60 V L/R = 1 ms DC-1 1 / 25 A à 60 V L/R = 1 ms DC-1 2 / 25 A à 60 V L/R = 1 ms DC-1 3 / 25 A à 60 V L/R = 1 ms DC-2 2 / 25 A à 60 V L/R = 1 ms DC-2 3 / 25 A à 60 V L/R = 1 ms DC-3 2 / 25 A à 60 V L/R = 1 ms DC-3 3 / 25 A à 60 V L/R = 1 ms DC-4 2 / 25 A à 60 V L/R = 1 ms DC-4 3 / 25 A à 60 V L/R = 1 ms DC-5 2 / 25 A à 60 V L/R = 1 ms DC-5 3 / 0,125 à 220 V L/R = 1 ms DC-2 3 / 0,125 à 220 V L/R = 1 ms DC-3 3 / 0,125 à 220 V L/R = 1 ms DC-4 3 / 0,125 à 220 V L/R = 1 ms DC-5 3 / 5 A à 110 V L/R = 1 ms DC-2 2 / 5 A à 110 V L/R = 1 ms DC-3 2 / 5 A à 110 V L/R = 1 ms DC-4 2 / 5 A à 110 V L/R = 1 ms DC-5 2 / 0,25 à 250 V L/R = 1 ms DC-1 2 / 9 A à 110 V L/R = 1 ms DC-1 1 / 1.5 A à 220 V L/R = 1 ms DC-2 2 / 1.5 A à 220 V L/R = 1 ms DC-3 2 / 1.5 A à 220 V L/R = 1 ms DC-4 2 / 1.5 A à 220 V L/R = 1 ms DC-5 2 / 1.6 A à 250 V L/R = 1 ms DC-2 3 / 1.6 A à 250 V L/R = 1 ms DC-3 3 / 1.6 A à 250 V L/R = 1 ms DC-4 3 / 1.6 A à 250 V L/R = 1 ms DC-5 3 / 14.5 A à 400 V AC-23A / 16.7 A à 500 V AC-23A / 17.5 A à 690 V AC-23A / 19.7 A à 230 V AC-23A / 19.9 A à 240 V AC-23A / 2.5 A à 110 V L/R = 1 ms DC-2 1 / 2.5 A à 110 V L/R = 1 ms DC-3 1 / 2.5 A à 110 V L/R = 1 ms DC-4 1 / 2.5 A à 110 V L/R = 1 ms DC-5 1 / 2.5 A à 220 V L/R = 1 ms DC-1 1 / 0.5 A à 220 V L/R = 1 ms DC-2 1 / 0.5 A à 220 V L/R = 1 ms DC-3 1 / 0.5 A à 220 V L/R = 1 ms DC-4 1 / 0.5 A à 220 V L/R = 1 ms DC-5 1 / 0.5 A à 250 V L/R = 1 ms DC-2 1 / 0.5 A à 250 V L/R = 1 ms DC-3 1 / 0.5 A à 250 V L/R = 1 ms DC-4 1 / 0.5 A à 250 V L/R = 1 ms DC-5 1 / 0.8 A à 250 V L/R = 1 ms DC-1 1 / 0.8 A à 250 V L/R = 1 ms DC-2 2 / 0.8 A à 250 V L/R = 1 ms DC-3 2 / 0.8 A à 250 V L/R = 1 ms DC-4 2 / 0.8 A à 250 V L/R = 1 ms DC-5 2
- Puissance assignée d'emploi en w : 11 kW à 500 V AC-23A / 11 kW à 690 V AC-3 / 15 kW à 690 V AC-23A / 4 kW à 230...240 V AC-3 / 5.5 kW à 230 V AC-23A / 5.5 kW à 240 V AC-23A / 5.5 kW à 400...415 V AC-3 / 7.5 kW à 400 V AC-23A / 7.5 kW à 415 V AC-23A / 7.5 kW à 500 V AC-3
- Classe de service intermittent : 30
- Pouvoir de coupure : 200 A à 400 V AC-21A / 200 A à 400 V AC-22A / 200 A à 400 V AC-23A
- Pouvoir de fermeture : 250 A à 400 V (AC-21A / 250 A à 400 V (AC-22A / 250 A à 400 V (AC-23A
- [icm] pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak
- [icw] courant assigné de courte durée admissible : 300 A à 400 V pendant 1 s
- Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 25 A aM / 10 kA à 400 V - fusible associé 25 A gG
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle sur AC-21 / 30000 cycle sur DC-1...5
- Mode de raccordement : Circuit de puissance : bornes à vis câble 6 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : bornes à vis câble 10 mm² - rigidité du câble: rigide
- Couple de serrage : Circuit de puissance : 2.1 N.m - sur bornes à vis
- Prévision de verrouillage : Oui
- Hauteur : 74 mm
- Largeur : 55 mm
- Profondeur : 60 mm
- Masse du produit : 0.2 kg
Ancien produit : Telemecanique V0
Caractéristiques techniques
| Puissance de fonctionnement nominale, ac-3, 400 v | 5,5 kW |
| Courant permanent nominal (iu) | 25,0 A |
| Nombre de pôles | 3,0 |
| Intensité de court-circuit nominale conditionnelle iq | 10,0 kA |
| Classe de protection (ip), face avant | Ip20 |
| Verrouillable | Non |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Sans |
| Finition interrupteur général | Non |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Non |
| Puissance de fonctionnement nominale, ac-23, 400 v | 7,5 kW |
| Courant nominal de courte durée admissible icw | 0,3 kA |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. ue en ca | 690,0 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Courant permanent nominal, ac-21, 400 v | 25,0 A |
| Finition de l'inverseur | Non |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Tension de fonctionnement normale | 690,0 V |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Nombre d'interrupteurs | 1,0 |
| Courant permanent nominal, ac-23, 400 v | 14,5 A |
