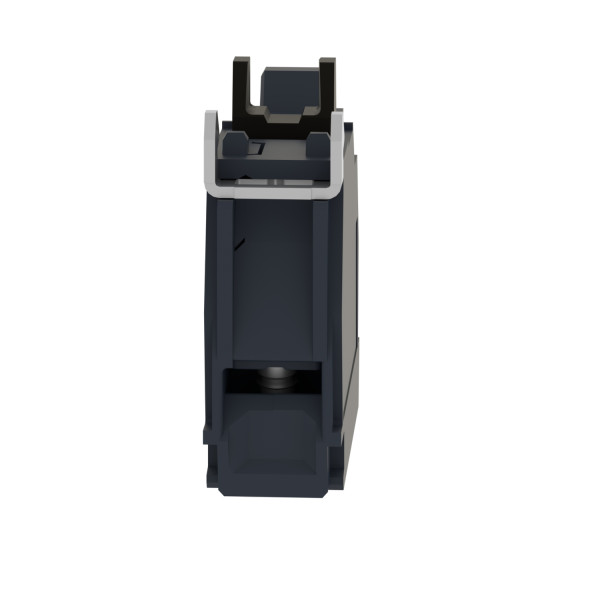

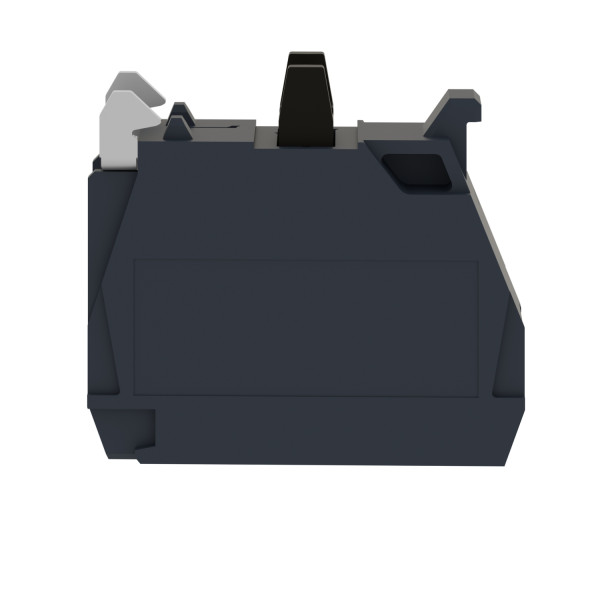

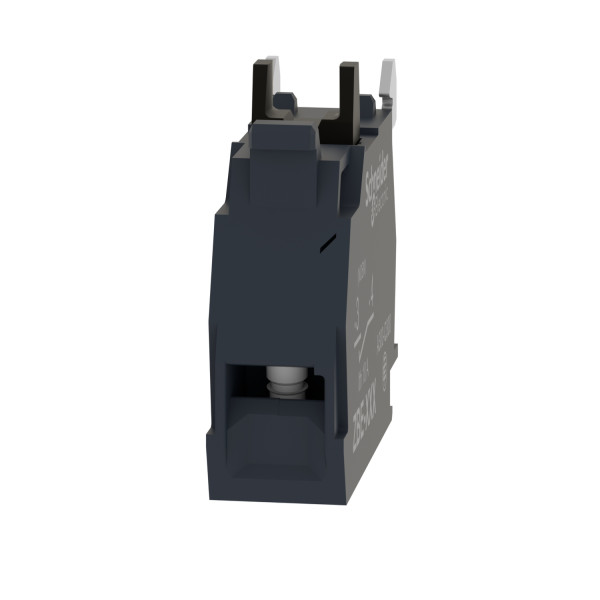

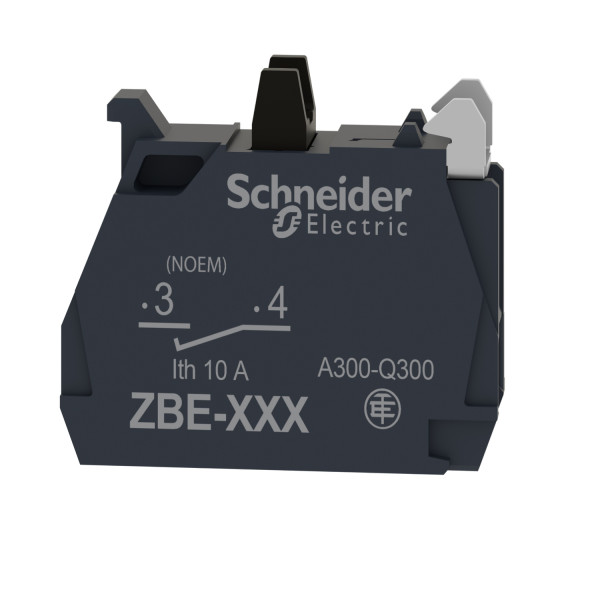

Harmony bloc contact pour bouton - ZBE Ø22 - 1F doré et anti poussières
17.33 € HT 20.80 € TTC
Soit un prix unitaire de 17.33 € HT Soit un prix unitaire de 20.80 € TTC
Soit un total de 86.65 € HT Soit un total de 104.00 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 41 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XB4 / Harmony XB5
- Type de produit ou de composant : Bloc de contacts
- Nom abrégé d'appareil : ZBE
- Vente par quantité indivisible : 5
- Degré de protection ip : IP5x
- Description des contacts : 1 "F"
- Fonctionnement des contacts : À action dépendante
- Type du bloc de contact : Unique
- Utilisation des contacts : Contacts faibles intensité
- Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN 60947-1
- Description des bornes iso n°1 : (13-14)NO
- Masse du produit : 0.012 kg
- Ouverture positive : Sans ouverture positive
- Course d'actionnement : 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
- Force d'actionnement : 2.3 N (état électrique modifié par ''F'')
- Couple de fonctionnement : 0.05 N.m (état électrique modifié par ''F'')
- Durée de vie mécanique : 500000 cycle
- Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
- Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
- Matériau des contacts : Contacts dorés (Ag /Ni / Au)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
- [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 : ? < 10exp(-7) à 5 V, 1 mA environnement poussiéreux conformément à EN/IEC 60947-5-4
- Montage du bloc : Montage avant
- Information complémentaire : Montage sur l'embase du bouton-poussoir
Ancien produit : Telemecanique ZBE1016P
Caractéristiques techniques
Mode de pose | Fixation frontale |
Modèle | Relevable |
Douille | Sans |
Courant de fonctionnement nominal ca-15, 230 v | 3 A |
Finition du raccordement électrique | Raccordement à vis |
Nombre de contacts en tant que contacts à fermeture | 1 |
Nombre d'interrupteurs de signal d'erreur | 0 |
Nombre de contacts en tant que contacts à ouverture | 0 |
Nombre de contacts en tant qu'inverseurs | 0 |
