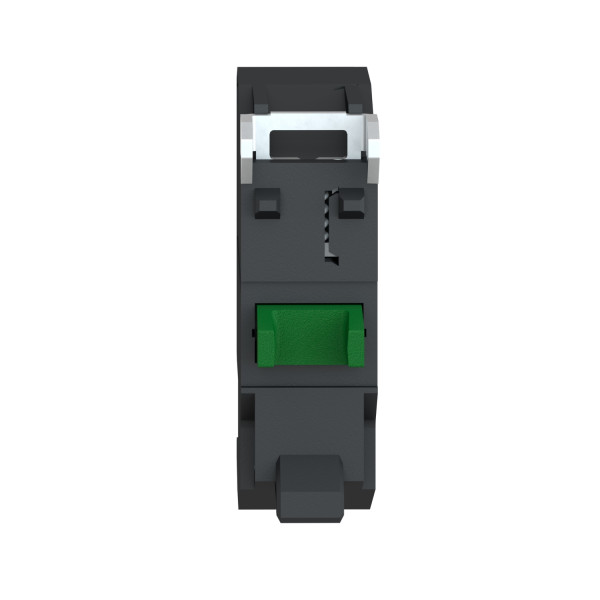

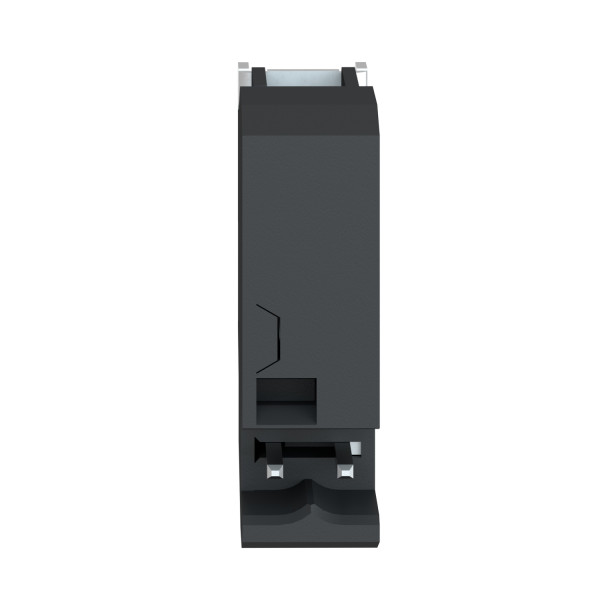

Harmony bloc contact pour bouton - ZBE Ø22 - 1F
9.32 € HT 11.18 € TTC
Soit un prix unitaire de 9.32 € HT Soit un prix unitaire de 11.18 € TTC
Soit un total de 46.60 € HT Soit un total de 55.90 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 22 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XB4 / Harmony XB5
- Type de produit ou de composant : Bloc de contacts
- Nom abrégé d'appareil : ZBE
- Vente par quantité indivisible : 5
- Degré de protection ip : IP20 conformément à IEC 60529
- Description des contacts : 1 "F"
- Fonctionnement des contacts : À action dépendante
- Type du bloc de contact : Unique
- Utilisation des contacts : Contacts standards
- Mode de raccordement : Connecteur enfichable
- Description des bornes iso n°1 : (13-14)NO
- Masse du produit : 0.011 kg
- Ouverture positive : Sans ouverture positive
- Course d'actionnement : 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
- Force d'actionnement : 2.3 N (état électrique modifié par ''F'')
- Couple de fonctionnement : 0.05 N.m (état électrique modifié par ''F'')
- Durée de vie mécanique : 5000000 cycle
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 4 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN 60947-1
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN 60947-1
- [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A300 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A300 conformément à EN/IEC 60947-5-1 / 0.1 A à 250 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.22 A à 125 V, DC-13, R300 conformément à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 0,0416666666666667 à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 1.5 A à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.15 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 : ? < 10exp(-7) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ? < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
- Montage du bloc : Montage avant
- Information complémentaire : Montage sur l'embase du bouton-poussoir
Ancien produit : Telemecanique ZBE1014
Caractéristiques techniques
Mode de pose | Autre |
Modèle | Relevable |
Douille | Sans |
Courant de fonctionnement nominal ca-15, 230 v | 3 A |
Finition du raccordement électrique | Autre |
Nombre de contacts en tant que contacts à fermeture | 1 |
Nombre d'interrupteurs de signal d'erreur | 0 |
Nombre de contacts en tant que contacts à ouverture | 0 |
Nombre de contacts en tant qu'inverseurs | 0 |
