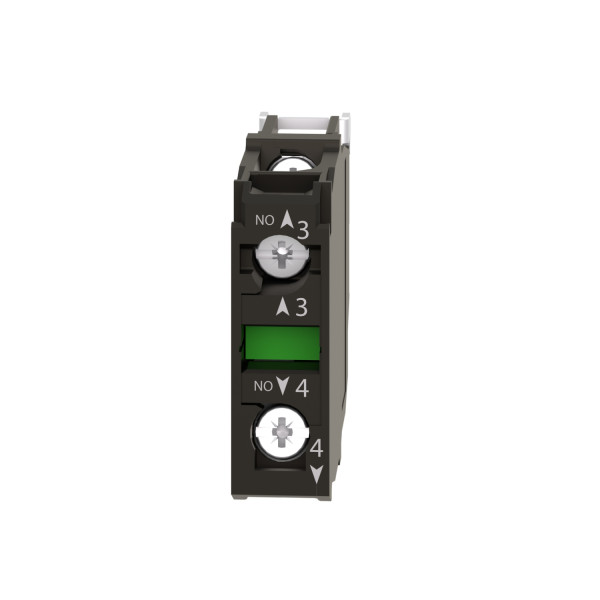

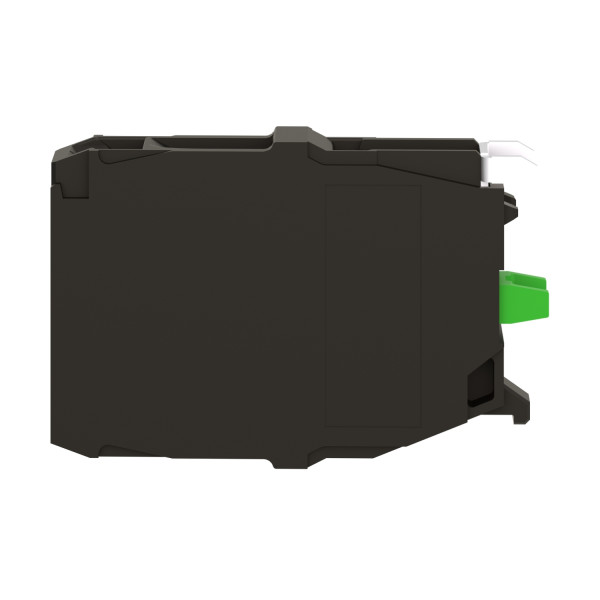

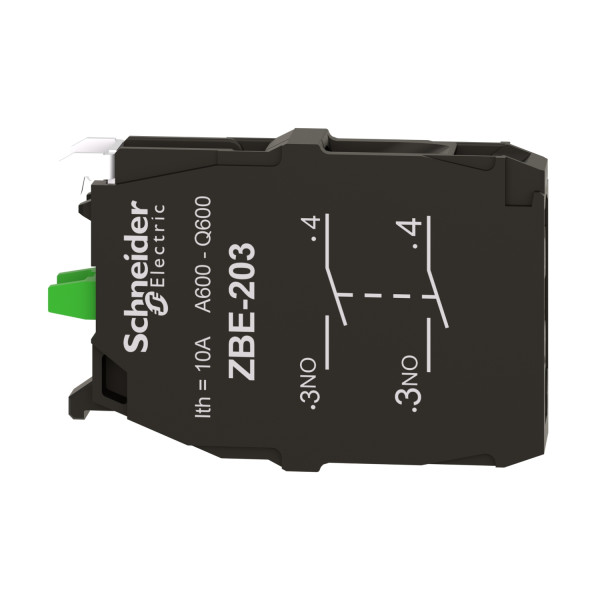

Harmony bloc contact pour bouton - ZBE Ø22 - 2F
Harmony bloc contact pour bouton - ZBE Ø22 - 2F
Harmony bloc contact pour bouton - ZBE Ø22 - 2F
Harmony bloc contact pour bouton - ZBE Ø22 - 2F
Harmony bloc contact pour bouton - ZBE Ø22 - 2F

Photo(s) non contractuelle(s)

Harmony bloc contact pour bouton - ZBE Ø22 - 2F

9.00 € HT 10.80 € TTC

Soit un prix unitaire de 9.00 € HT Soit un prix unitaire de 10.80 € TTC

Soit un total de 45.00 € HT Soit un total de 54.00 € TTC

Marque Schneider Electric

Référence ZBE203

EAN 3389110119169

Emballage : 5

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XB4 / Harmony XB5
  • Type de produit ou de composant : Bloc de contacts
  • Nom abrégé d'appareil : ZBE
  • Vente par quantité indivisible : 5
  • Degré de protection ip : IP20 conformément à IEC 60529
  • Description des contacts : 2 "F"
  • Fonctionnement des contacts : À action dépendante
  • Type du bloc de contact : Double
  • Utilisation des contacts : Contacts standards
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN 60947-1
Caractéristiques complémentaires :
  • Description des bornes iso n°1 : (13-14)NO / (23-24)NO
  • Masse du produit : 0.02 kg
  • Ouverture positive : Sans ouverture positive
  • Course d'actionnement : 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
  • Force d'actionnement : 5 N (état électrique modifié par ''F'')
  • Couple de fonctionnement : 0.05 N.m (état électrique modifié par ''F'')
  • Durée de vie mécanique : 5000000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
  • [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 0,0416666666666667 à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 1.5 A à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.15 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ? < 10exp(-7) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ? < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
  • Montage du bloc : Montage avant
  • Information complémentaire : Montage sur l'embase du bouton-poussoir
Référence : SCHZBE203 (Schneider-Electric)

Ancien produit : Telemecanique ZBE203

Ils ont aussi acheté...

-42%

Legrand

LEG037162

Bloc de jonction Viking 3 à vis - 1 jonction/1 entrée/1 sortie - gris - pas 8

4,0 (1)

En stock
186 produit(s) disponible(s)

1.36 € HT 1.63 € TTC

0.79 € HT 0.95 € TTC

Legrand

LEG037165

Bloc de Jonction de Passage Viking 3 Legrand Gris à Vis Pas 15 mm - avec 1 Jonction - 1 Entrée 1 Sortie - Section 35 mm2

5,0 (1)

En stock
35 produit(s) disponible(s)

3.85 € HT 4.62 € TTC

Legrand

LEG404926

Legrand Peigne d'alimentation hx³ - 1p - universel ph + n - long. 13 modules

4,9 (53)

En stock
4098 produit(s) disponible(s)

2.33 € HT 2.80 € TTC

Legrand

LEG404989

Capot d’Extrémités HX3 Legrand – pour Peigne d’Alimentation Universel HX3 - Phase + Neutre - Horizontal

5,0 (1)

En stock
320 produit(s) disponible(s)

0.32 € HT 0.38 € TTC

Soit un total de 3.20 € HT Soit un total de 3.80 € TTC

Schneider Electric

SCHZB5AV013S

Harmony tête de voyant - Ø22 - rond - cabochon strié blanc

Indisponible
Produit abandonné

Schneider Electric

SCHZB5AW0M11

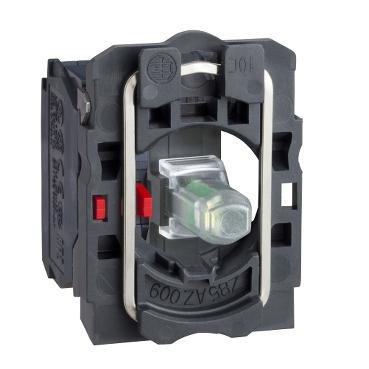

Harmony corps de bouton lumineux - Ø22 - blanc LED intégrée 1F
