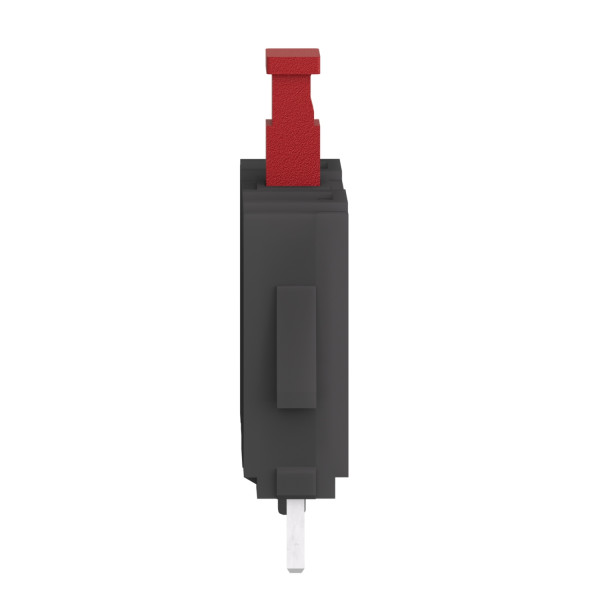

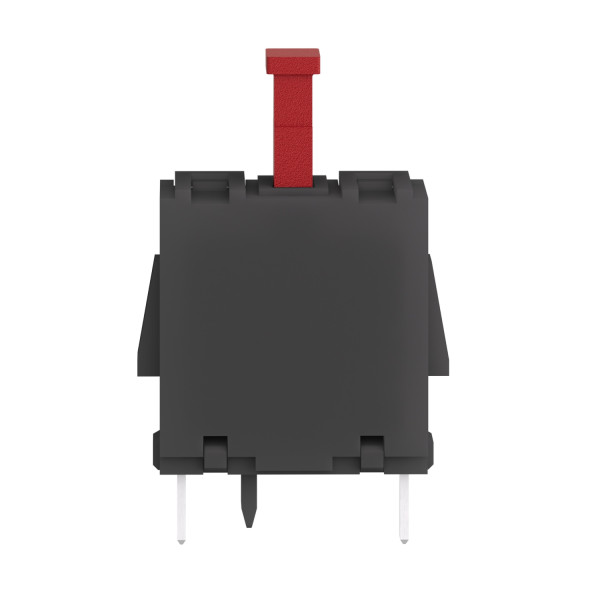

Harmony bloc contact pour bouton - ZBE Ø22 - 1O
5.14 € HT 6.17 € TTC
Soit un prix unitaire de 5.14 € HT Soit un prix unitaire de 6.17 € TTC
Soit un total de 51.40 € HT Soit un total de 61.70 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 20-25 jours Délai estimatif
Jusqu'à 12 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XB4 / Harmony XB5
- Type de produit ou de composant : Bloc de contacts
- Nom abrégé d'appareil : ZBE
- Vente par quantité indivisible : 5
- Degré de protection ip : IP20 conformément à IEC 60529
- Description des contacts : 1 ''O''
- Fonctionnement des contacts : À action dépendante
- Type du bloc de contact : Unique
- Utilisation des contacts : Contacts standards
- Mode de raccordement : Broches pour carte de circuit imprimé
- Description des bornes iso n°1 : (1-2)NC
- Masse du produit : 0.011 kg
- Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
- Course d'actionnement : 1.5 mm (état électrique modifié par ''O'') / 4.3 mm (course totale)
- Force d'actionnement : 2 N (état électrique modifié par ''O'')
- Durée de vie mécanique : 5000000 cycle
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 4 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ith] courant thermique conventionnel : 6 A conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN 60947-1
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN 60947-1
- [ie] courant assigné d'emploi : 0,125 à 120 V, AC-15, B300 conformément à EN/IEC 60947-5-1 / 1.5 A à 240 V, AC-15, B300 conformément à EN/IEC 60947-5-1 / 0.1 A à 250 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.22 A à 125 V, DC-13, R300 conformément à EN/IEC 60947-5-1
- Fiabilité électrique iec 60947-5-4 : ' < 10exp(-7) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Ancien produit : Telemecanique ZBE702
Caractéristiques techniques
| Mode de pose | Fixation frontale |
| Modèle | Relevable |
| Douille | Sans |
| Courant de fonctionnement nominal ca-15, 230 v | 1,5 A |
| Finition du raccordement électrique | Connexion circuit imprimé |
| Nombre de contacts en tant que contacts à ouverture | 1,0 |
| Nombre d'interrupteurs de signal d'erreur | 0,0 |
| Nombre de contacts en tant que contacts à fermeture | 0,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
