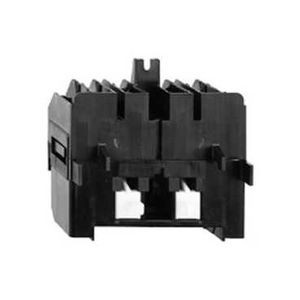

bloc de contact à rappel bipolaire montage frontal

Description

• Gamme de produits : Harmony XAC
• Type de produit ou de composant : Bloc de contacts
• Nom de composant : XEDS
• Type de circuit : Circuit de puissance
• Application du bloc de contact : 2 vitesses
• Type du bloc de contact : Double
• Type d'unité de commande : Rappel à ressort
• Compatibilité produit : XACD
• Description des contacts : 1 ''F'' (frein)
• Description des pôles : Bipolaire
• Fonctionnement des contacts : À action brusque

• Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 2,5mm² avec ou sans embout / Borniers à vis-étrier, capacité de raccordement: 2 x 1,5 mm² avec ou sans embout
• Durée de vie mécanique : 3000000 cycle
• [ithe] courant thermique d'emploi sous enveloppe : 16 A
• [ui] tension assignée d'isolement : 500 V (niveau de pollution: 3) conformément à IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
• Effort d'actionnement : 31 N
• Protection contre les courts-circuits : <= 6 A fuse protection par cartouche fusible type aM
• Puissance assignée d'emploi en w : 1100 W AC-3 à 400 V conformément à IEC 60947-3 appendix A / 1100 W AC-4 à 400 V conformément à IEC 60947-3 appendix A
• Durée de vie électrique : 1000000 cycle AC-3, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0,4 conformément à IEC 60947-3 appendix A / 1000000 cycle AC-4, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0,4 conformément à IEC 60947-3 appendix A
• Description des bornes iso n°1 : (1-2)P / (13-14)NO / (3-4)P / B
• Description des bornes iso n°2 : (15-16)NO / (5-6)P / (7-8)P / B
• Masse du produit : 0.12 kg
