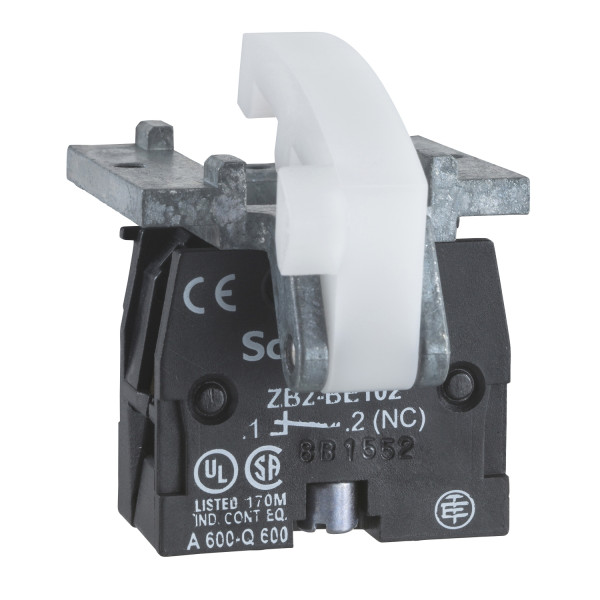

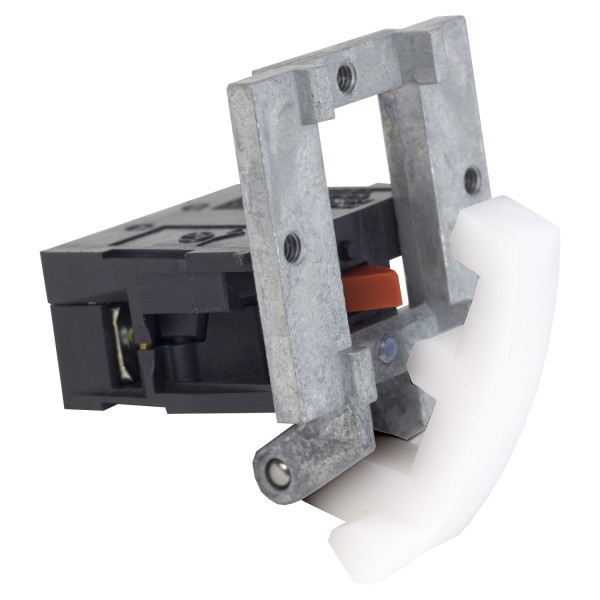

bloc de contact à rappel 1 F montage en bout

Description

• Gamme de produits : Harmony XAC
• Type de produit ou de composant : Bloc de contacts
• Nom de composant : XACS
• Type de circuit : Télécommande
• Type du bloc de contact : Unique
• Type d'unité de commande : Rappel à ressort
• Compatibilité produit : XACA
• Description des contacts : 1 "F"
• Montage du bloc : Montage de la base
• Fonctionnement des contacts : À action dépendante

• Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 0,5...1 x 2,5 mm² sans embout / Borniers à vis-étrier, capacité de raccordement: 1 x 0,5...2 x 1,5 mm² avec embout
• Durée de vie mécanique : 1000000 cycle
• Désignation code des contacts : A600 AC-15, Ue = 240 V, Ie = 3 A conformément à IEC 60947-5-1 appendix A / A600 AC-15, Ue = 600 V, Ie = 1.2 A conformément à IEC 60947-5-1 appendix A / Q600 DC-13, Ue = 250 V, Ie = 0.27 A conformément à IEC 60947-5-1 appendix A / Q600 DC-13, Ue = 600 V, Ie = 0.1 A conformément à IEC 60947-5-1 appendix A
• [ithe] courant thermique d'emploi sous enveloppe : 10 A
• [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
• Résistance entre bornes : <= 25 M'
• Effort d'actionnement : 10 N
• Protection contre les courts-circuits : 10 A fuse protection par cartouche fusible type gG
• Puissance assignée d'emploi en w : 40 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 120 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 48 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 48 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 65 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 24 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C
• Description des bornes iso n°1 : (13-14)NO
• Masse du produit : 0.03 kg
