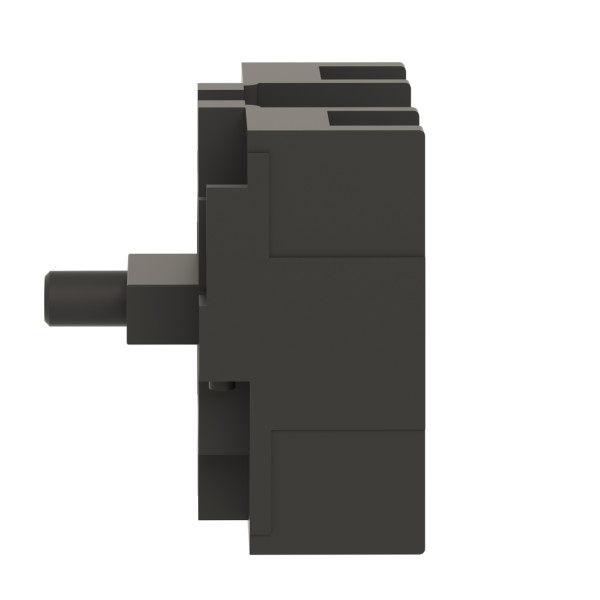

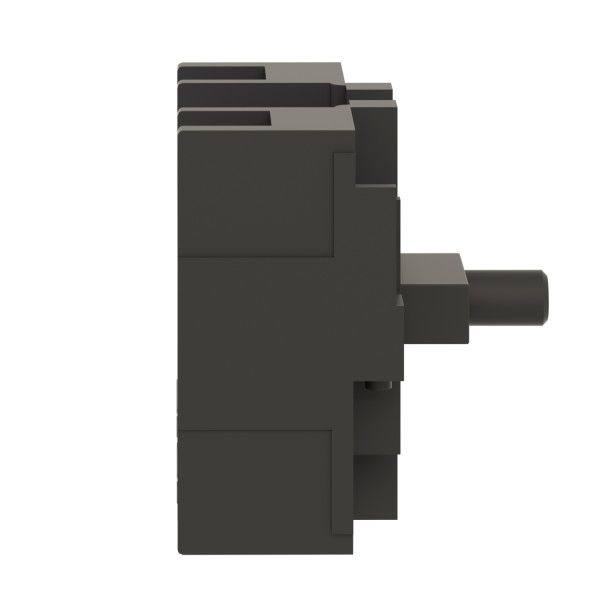

bloc de contact à rappel 1 OF montage frontal, entreaxe 40 mm

Description

• Gamme de produits : Harmony XAC
• Type de produit ou de composant : Bloc de contacts
• Nom de composant : XESB
• Type de circuit : Télécommande
• Application du bloc de contact : Vitesse simple
• Type du bloc de contact : Unique
• Type d'unité de commande : Rappel à ressort
• Compatibilité produit : XAB91... / XACB / XACM
• Vérrouillage mécanique : Sans interverrouillage mécanique
• Montage du bloc : Montage avant
• Fonctionnement des contacts : À action brusque

• Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 2,5mm² avec ou sans embout / Borniers à vis-étrier, capacité de raccordement: 2 x 1,5 mm² avec ou sans embout
• Durée de vie mécanique : 1000000 cycle
• Désignation code des contacts : A300 AC-15, Ue = 240 V, Ie = 3 A conformément à IEC 60947-5-1 appendix A / Q300 DC-13, Ue = 250 V, Ie = 0.27 A conformément à IEC 60947-5-1 appendix A
• [ithe] courant thermique d'emploi sous enveloppe : 10 A
• [ui] tension assignée d'isolement : 500 V (niveau de pollution: 3) conformément à IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
• Résistance entre bornes : <= 25 M'
• Effort d'actionnement : 15 N / 25 N
• Protection contre les courts-circuits : 10 A fuse protection par cartouche fusible type gG
• Puissance assignée d'emploi en w : 140 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 24 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 140 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 48 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 95 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 120 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C
• Puissance assignée d'emploi en va : 100 VA AC-15 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 48 V 50/60 Hz, facteur de charge = 0.5 (inductif charge) / 450 VA AC-15 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 127 V 50/60 Hz, facteur de charge = 0.5 (inductif charge) / 50 VA AC-15 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 24 V 50/60 Hz, facteur de charge = 0.5 (inductif charge) / 750 VA AC-15 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 230 V 50/60 Hz, facteur de charge = 0.5 (inductif charge)

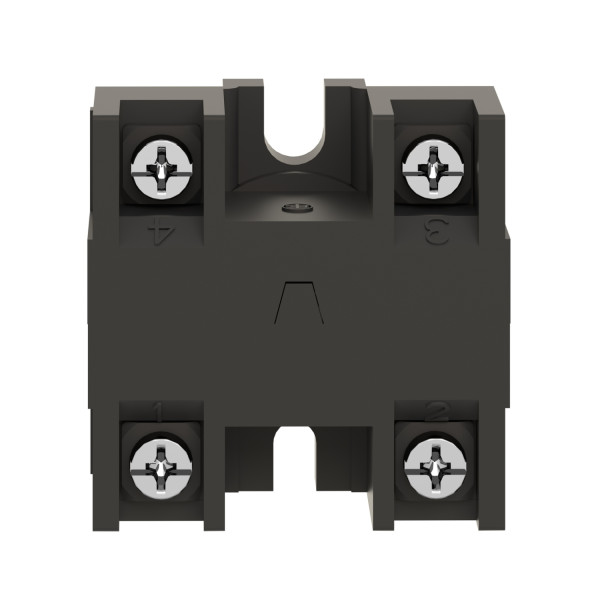

• Description des bornes iso n°1 : (3-4-1-2)OF
• Identification connecteurs : (11-12)NC / (13-14)NO
• Masse du produit : 0.03 kg
