Photo(s) non contractuelle(s)

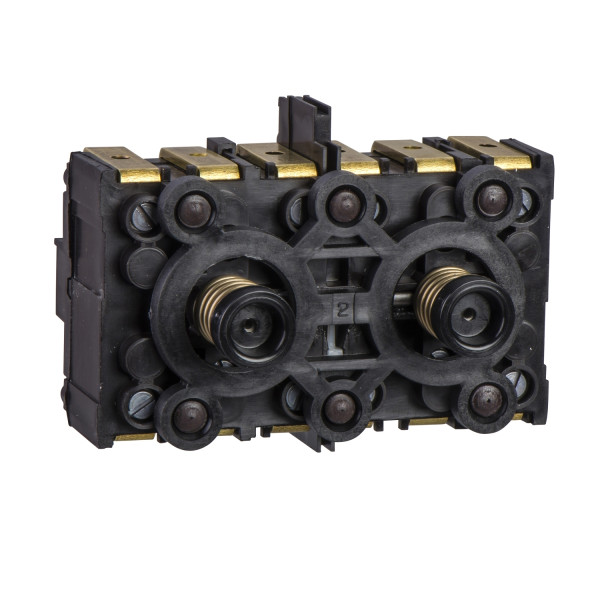

bloc de contact à rappel 3 F montage frontal, entreaxe 40 mm
112.83 € HT 135.40 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 270 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XAC
- Type de produit ou de composant : Bloc de contacts
- Nom de composant : XESD
- Type de circuit : Circuit de puissance
- Application du bloc de contact : Vitesse simple
- Type du bloc de contact : Double
- Type d'unité de commande : 2 rappels
- Compatibilité produit : XACB
- Vérrouillage mécanique : Avec interverrouillage mécanique
- Description des contacts : 3F
- Description des pôles : 3-pole
- Montage du bloc : Montage avant
- Fonctionnement des contacts : À action brusque
- Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 2,5mm² avec ou sans embout / Borniers à vis-étrier, capacité de raccordement: 2 x 1,5 mm² avec ou sans embout
- Entraxe fixation horizontale : 40 mm
- Durée de vie mécanique : 1000000 cycle
- [ithe] courant thermique d'emploi sous enveloppe : 20 A
- [ui] tension assignée d'isolement : 300 V conformément à CSA
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
- Effort d'actionnement : 32 N
- Protection contre les courts-circuits : <= 12 A fuse protection par cartouche fusible type aM
- Puissance assignée d'emploi en w : 3000 W AC-3 à 240 V / 3000 W AC-4 à 400 V
- Puissance nominale en hp : 3 hp à 240 V
- Durée de vie électrique : 1000000 cycle AC-3, 3000 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 1000000 cycle AC-4, 3000 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 700000 cycle AC-3, 3000 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 700000 cycle AC-4, 3000 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A
- Description des bornes iso n°1 : (13-14)NO / (23-24)NO / (33-34)NO / B
- Description des bornes iso n°2 : (53-54)NO / (63-64)NO / (73-74)NO / B
- Identification connecteurs : (11-12)NC / (13-14)NO
- Masse du produit : 0.2 kg
Ancien produit : Telemecanique XESD2201
Caractéristiques techniques
| Mode de pose | Fixation frontale |
| Modèle | Relevable et intégrable |
| Douille | Sans |
| Courant de fonctionnement nominal ca-15, 230 v | 3 A |
| Finition du raccordement électrique | Autre |
| Nombre de contacts en tant que contacts à fermeture | 3 |
| Nombre d'interrupteurs de signal d'erreur | 0 |
| Nombre de contacts en tant que contacts à ouverture | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
