Photo(s) non contractuelle(s)

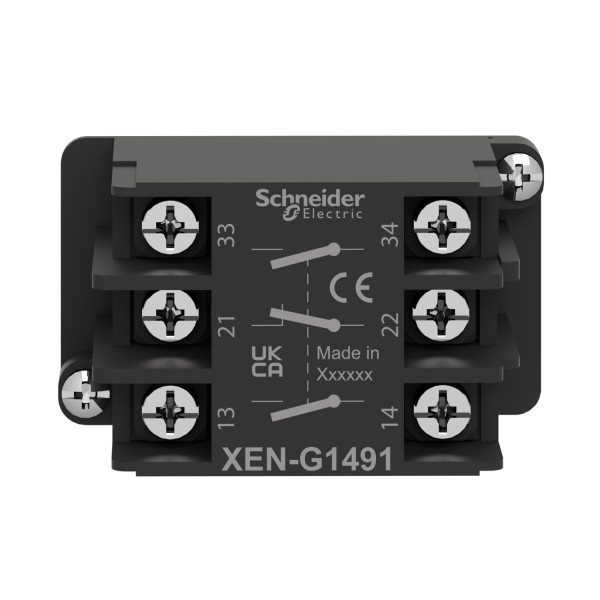

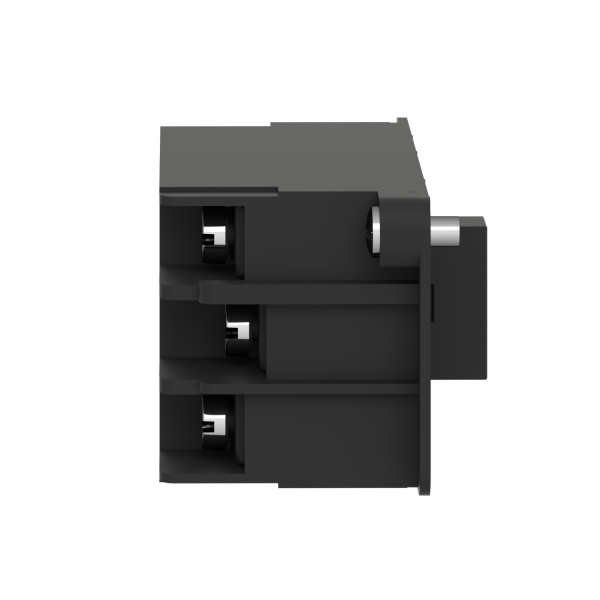

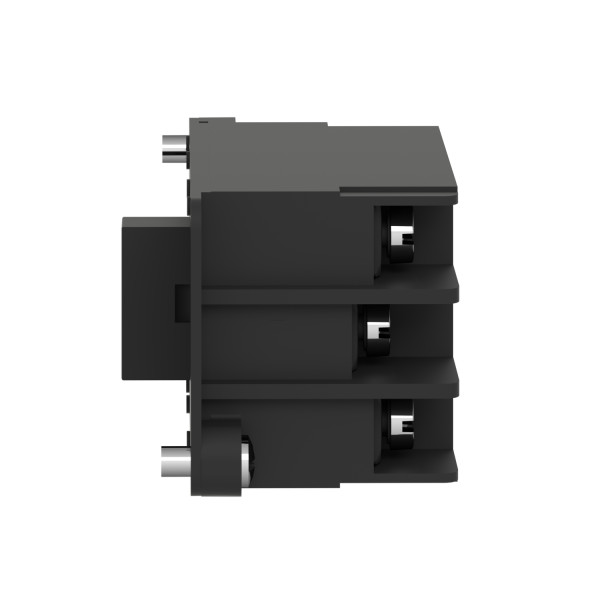

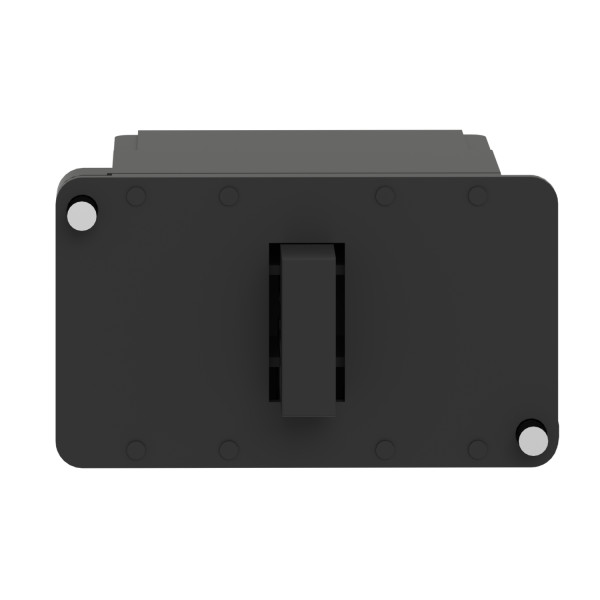

bloc de contact à rappel 1 O plus 2 F montage frontal
18.74 € HT 22.49 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 44 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XAC
- Type de produit ou de composant : Bloc de contacts
- Nom de composant : XENG
- Type de circuit : Télécommande
- Application du bloc de contact : Vitesse simple
- Type du bloc de contact : Unique
- Type d'unité de commande : Rappel à ressort
- Compatibilité produit : XACA / XACA9'tête
- Description des contacts : 1 ''O'' + 2 ''F''
- Montage du bloc : Montage avant
- Fonctionnement des contacts : Simultané / À action dépendante
- Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 0,5...1 x 2,5 mm² sans embout / Borniers à vis-étrier, capacité de raccordement: 1 x 0,5...2 x 1,5 mm² avec embout
- Durée de vie mécanique : 1000000 cycle
- Désignation code des contacts : A600 AC-15, Ue = 240 V, Ie = 3 A conformément à IEC 60947-5-1 appendix A / A600 AC-15, Ue = 600 V, Ie = 1.2 A conformément à IEC 60947-5-1 appendix A / Q600 DC-13, Ue = 250 V, Ie = 0.27 A conformément à IEC 60947-5-1 appendix A / Q600 DC-13, Ue = 600 V, Ie = 0.1 A conformément à IEC 60947-5-1 appendix A
- [ithe] courant thermique d'emploi sous enveloppe : 10 A
- [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
- Résistance entre bornes : <= 25 M'
- Effort d'actionnement : 18 N
- Protection contre les courts-circuits : 10 A fuse protection par cartouche fusible type gG
- Puissance assignée d'emploi en w : 40 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 120 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 48 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 48 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 65 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 24 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C
- Description des bornes iso n°1 : (13-14)NO / (21-22)NC / (33-34)NO
- Masse du produit : 0.04 kg
Ancien produit : Telemecanique XENG1491
Legrand
LEG044213
Transformateur de commande et signal mono bornes à vis - prim 230 V/sec 24 V - 100 VA
Non géré en stock
A commander
82.94 € HT 99.53 € TTC
Legrand
LEG086061
Prise RJ45 Cat.5e FTP 9 contacts appareillage saillie complet - blanc Legrand
4,0 (4)
En stock
22 produit(s) disponible(s)
13.28 € HT 15.94 € TTC
Schneider Electric
SCHXACA9412
tête ronde pour bouton poussoir à impulsion XACA noir capuchonné
Non géré en stock
A commander
3.25 € HT 3.90 € TTC
Soit un total de 32.50 € HT Soit un total de 39.00 € TTC
Schneider Electric
SCHXENG1191
bloc de contact à rappel 1 O plus 2 F montage frontal
En stock
16 produit(s) disponible(s)
11.88 € HT 14.26 € TTC
Schneider Electric
SCHZBE101
Harmony Bloc Contact Pour Bouton - ZBE Ø22 - 1F
En stock
186 produit(s) disponible(s)
1.93 € HT 2.32 € TTC
1.75 € HT 2.10 € TTC
Schneider Electric
SCHZBE102
Harmony bloc contact pour bouton - ZBE Ø22 - 1O
En stock
225 produit(s) disponible(s)
2.42 € HT 2.90 € TTC
Caractéristiques techniques
| Mode de pose | Fixation frontale |
| Modèle | Relevable |
| Douille | Sans |
| Courant de fonctionnement nominal ca-15, 230 v | 3,0 A |
| Finition du raccordement électrique | Raccordement à vis |
| Nombre de contacts en tant que contacts à ouverture | 1,0 |
| Nombre de contacts en tant que contacts à fermeture | 2,0 |
| Nombre d'interrupteurs de signal d'erreur | 0,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
