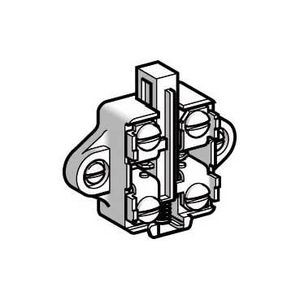

ELEMENT DE CONTACT O+O
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format spécial
- Type de produit ou de composant : Bloc de contacts d'interrupteur de position
- Nom abrégé d'appareil : ZC1A
- Compatibilité produit : XC1AC16.
- Raccordement électrique : Borniers à vis-étrier, 1 x 0,5...2 x 2,5 mm²
- Nombre de pôles : 2
- Description des contacts : 2 ''O''
- Fonctionnement des contacts : Coupure lente, échelonnée
- Matériau des contacts : Contacts plaqués argent
- Ouverture positive : Sans
- Forme d'isolation entre contacts : Zb
- Vitesse d'attaque minimale : 6 m/min
- Résistance entre bornes : < 8 mOhm IEC 60255-7 catégorie 3
- [ithe] courant thermique d'emploi sous enveloppe : 10 A
- [ui] tension assignée d'isolement : 500 V AC IEC 60947-5-1 / 500 V AC NF C 20-040 / 600 V DC IEC 60947-5-1 / 600 V DC NF C 20-040 / 600 V AC CSA C22.2 No 14 / 600 V DC CSA C22.2 No 14
- Protection contre les courts-circuits : 10 A cartouche fusible gG
- Durée de vie électrique : 1000000 cycle AC-15,110 V 900 VA,< 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 1000000 cycle AC-15,230 V 1900 VA,< 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 1000000 cycle AC-15,48 V 450 VA,< 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 1000000 cycle DC-13,110 V 100 W,< 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 1000000 cycle DC-13,230 V 95 W,< 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 1000000 cycle DC-13,48 V 100 W,< 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 3000000 cycle AC-15,110 V 350 VA,< 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 3000000 cycle AC-15,230 V 430 VA,< 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 3000000 cycle AC-15,48 V 170 VA,< 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 3000000 cycle DC-13,110 V 40 W,< 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 3000000 cycle DC-13,230 V 33 W,< 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 3000000 cycle DC-13,48 V 35 W,< 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
Ancien produit : Telemecanique ZC1AZ16
Caractéristiques techniques
Mode de pose | Autre |
Modèle | Intégrable |
Finition du raccordement électrique | Raccordement à vis |
Nombre de contacts en tant que contacts à ouverture | 2 |
Courant de fonctionnement nominal ca-15, 230 v | 0 A |
Nombre de contacts en tant que contacts à fermeture | 0 |
Nombre de contacts en tant qu'inverseurs | 0 |
