Photo(s) non contractuelle(s)
Déclencheur Voltmétrique MN 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
132.46 € HT 158.95 € TTC
Rupture temporaire
- A commander chez notre fournisseur
M'avertir de la prochaine remise en stock
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 317 points de fidélité en achetant ce produit
Schneider Electric
SCHC10F3TM100
Disjoncteur - ComPacT NSX100F - TM-D 100A 3P3D - 36kA - montage fixe
En stock
2 produit(s) disponible(s)
438.40 € HT 526.08 € TTC
Schneider Electric
SCHC10N32D100
Compact nsx100n - disjoncteur - micrologic 2.2 100a - 3p3d - 50ka - fixe
En stock
1 produit(s) disponible(s)
613.79 € HT 736.55 € TTC
Schneider Electric
SCHC10N3TM063
Compact nsx100n - disjoncteur - tm-d 63a - 3p3d - 50ka - montage fixe
Non géré en stock
A commander
479.01 € HT 574.81 € TTC
Schneider Electric
SCHC10N3TM100
Compact nsx100n - disjoncteur - tm-d 100a - 3p3d - 50ka - montage fixe
Non géré en stock
A commander
499.51 € HT 599.41 € TTC
Schneider Electric
SCHC16F3TM160
Compact nsx160f - disjoncteur - tm-d 160a - 3p3d - 36ka - montage fixe
En stock
1 produit(s) disponible(s)
724.64 € HT 869.57 € TTC
Schneider Electric
SCHC16N32D160
Compact nsx160n - disjoncteur - micrologic 2.2 160a - 3p3d - 50ka - mont. fixe
Non géré en stock
A commander
923.94 € HT 1108.73 € TTC
Schneider Electric
SCHC16N3TM160
Compact nsx160n - disjoncteur - tm-d 160a - 3p3d - 50ka - montage fixe
Non géré en stock
A commander
800.37 € HT 960.44 € TTC
Schneider Electric
SCHC25F3TM200
Compact nsx250f - disjoncteur - tm-d 200a - 3p3d - 36ka - montage fixe
Non géré en stock
A commander
1183.50 € HT 1420.20 € TTC
Schneider Electric
SCHC25F3TM250
Disjoncteur Thermique-Magnétique 250 A 3P 3D 36 kA ComPacT NSX250F Schneider – Montage Fixe
Offre limitée
1 produit(s) disponible(s)
1183.50 € HT 1420.20 € TTC
491.67 € HT 590.00 € TTC
Schneider Electric
SCHC25N32D250
Compact nsx250n - disjoncteur - micrologic 2.2 250a - 3p3d - 50ka - montage fixe
Non géré en stock
A commander
1436.32 € HT 1723.58 € TTC
Schneider Electric
SCHC25N3TM200
Compact nsx250n - disjoncteur - tm-d 200a - 3p3d - 50ka - montage fixe
Non géré en stock
A commander
1304.94 € HT 1565.93 € TTC
Schneider Electric
SCHC25N3TM250
Compact nsx250n - disjoncteur - tm-d 250a - 3p3d - 50ka - montage fixe
Non géré en stock
A commander
1304.94 € HT 1565.93 € TTC
Schneider Electric
SCHC40F32D400
Disjoncteur - micrologic 2.3 - Compact nsx400f - 400a - 3p3d - 36ka - fixe
Rupture temporaire
A commander
1258.33 € HT 1510.00 € TTC
Schneider Electric
SCHC40H32D400
Disjoncteur avec Déclencheur MicroLogic 2.3 400 A 3P 3D 70 kA Montage Fixe ComPacT NSX400H Schneider
Non géré en stock
A commander
2811.70 € HT 3374.04 € TTC
Schneider Electric
SCHC40N32D400
Compact nsx400n - disjoncteur - micrologic 2.3 400a - 3p3d - 50ka - fixe
Rupture temporaire
A commander
2528.60 € HT 3034.32 € TTC
Schneider Electric
SCHC40N42D400
Disjoncteur avec Déclencheur MicroLogic 2.3 400 A 4P 4D 50 kA Montage Fixe ComPacT NSX400H Schneider
Non géré en stock
A commander
3185.60 € HT 3822.72 € TTC
Schneider Electric
SCHC63F32D630
Disjoncteur - micrologic 2.3 - Compact nsx630f - 630a - 3p3d - 36ka - fixe
Offre limitée
1 produit(s) disponible(s)
1354.08 € HT 1624.90 € TTC
1354.08 € HT 1624.90 € TTC
Schneider Electric
SCHC63H32D630
Compact nsx630h - disjoncteur - micrologic 2.3 630a - 3p3d - 70ka - fixe
Non géré en stock
A commander
3727.53 € HT 4473.04 € TTC
Schneider Electric
SCHC63N32D630
Compact nsx630n - disjoncteur - micrologic 2.3 630a - 3p3d - 50ka - fixe
En stock
1 produit(s) disponible(s)
3439.84 € HT 4127.81 € TTC
Schneider Electric
SCHC63N42D630
Disjoncteur avec Déclencheur MicroLogic 2.3 630 A 4P 4D 50 kA Montage Fixe ComPacT NSX400H Schneider
En stock
3 produit(s) disponible(s)
4099.60 € HT 4919.52 € TTC
Description

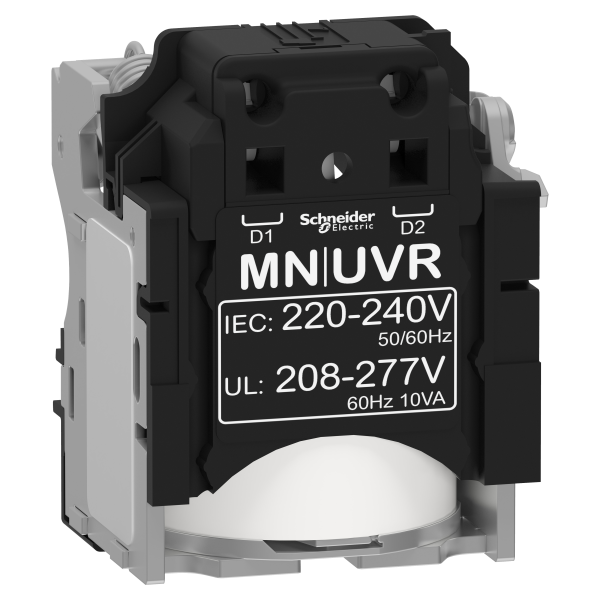

Déclencheur Voltmétrique NSX Schneider
Ce déclencheur voltmétrique MN ComPacT NSX, de la marque Schneider Electric, est une bobine supplémentaire du disjoncteur. Il permet d’actionner le contact l’appareil en l’absence de courant électrique. Cette bobine est généralement utilisée dans le système d’inversion de source de courant pendant la coupure de circuit de fournisseur. Ce déclencheur sert à ouvrir le circuit du disjoncteur en l’absence de tension sur ses bornes d’entrées. Il possède un seuil de fonctionnement de 0,35 à 0,7 fois Un à l’ouverture et de 0,85 x Un à la fermeture. Cette bobine est à associer directement avec le disjoncteur de la gamme NSX.
Les + du produit :
- Prêt à être raccordé
- Mise en œuvre simple
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : ComPacT NSX
- Référence : SCHLV429407
- Type de déclencheur : bobine d'ouverture à manque de tension MN
Caractéristiques du produit :
- Tension de circuit de commande :
- 220...240 V CA 50/60 Hz
- 208...277 V CA 60 Hz
- Seuil de fonctionnement :
- 0,35 à 0,7 x Un ouverture
- 0,85 x Un fermeture
- Courant démarrage alimentation : 10 VA
- Temps de réponse : 50 ms
Schneider Electric
SCHLV429387

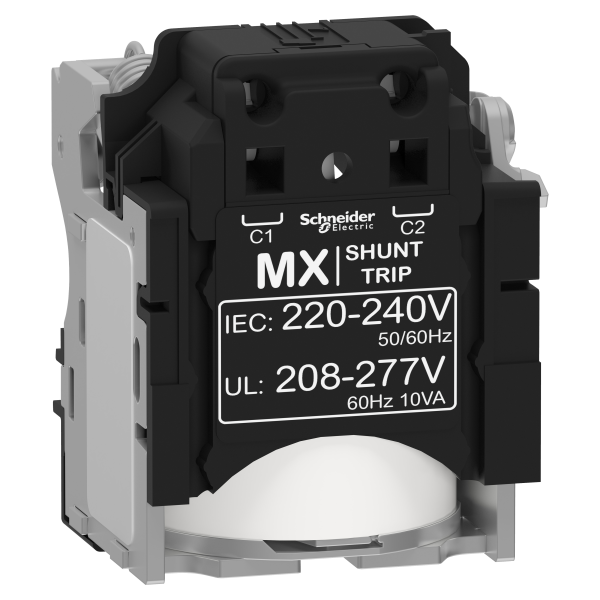

Déclencheur Voltmétrique MX 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
En stock
35 produit(s) disponible(s)
97.79 € HT 117.35 € TTC
Schneider Electric
SCH29450
Contact Auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV ComPacT NSX Schneider
En stock
51 produit(s) disponible(s)
13.62 € HT 16.34 € TTC
Schneider Electric
SCH19064
Déclencheur Voltmétrique Multi 9 Mxof 230 à 415 V Ca Schneider Electric
En stock
1 produit(s) disponible(s)
72.33 € HT 86.80 € TTC
Schneider Electric
SCH29370
Verrouillage Amovible pour Maneton par 1 à 3 Cadenas ComPacT NSX Schneider – pour NSX630
En stock
5 produit(s) disponible(s)
21.21 € HT 25.45 € TTC
Schneider Electric
SCHLV429516
Cache-Bornes ComPacT NSX Schneider 4P Court – pour NSX100 à 250
En stock
18 produit(s) disponible(s)
18.91 € HT 22.69 € TTC
Schneider Electric
SCHLV432641
Télécommande électromécanique MT630 ComPacT NSX Schneider Electric - avec Adaptateur SDE - pour Appareil Compact NSX630
En stock
1 produit(s) disponible(s)
1356.03 € HT 1627.24 € TTC
Schneider Electric
SCHLV432643
MT400/630 24-30V CC TELECOMMANDE DISJONCTEUR NSX400/630
En stock
1 produit(s) disponible(s)
1473.63 € HT 1768.36 € TTC
Schneider Electric
SCH18900
disjoncteur NG125NA 4P 125A
En stock
1 produit(s) disponible(s)
465.55 € HT 558.66 € TTC
Schneider Electric
SCHLV429517
Cache-Bornes Long pour Disjoncteur ou Socle 3P ComPacT NSX Schneider – pour NSX 100 à 250
En stock
4 produit(s) disponible(s)
23.03 € HT 27.64 € TTC
Schneider Electric
SCH33645
Lot d'adaptateurs de raccordement ComPacT Schneider Electric - pour cosse - 4 pièces - 4P - 1600A
En stock
10 produit(s) disponible(s)
795.95 € HT 955.14 € TTC
Schneider Electric
SCHLV434128
Compact afficheur tableau fdm128 multi-équipements, disjoncteurs et smartlink
En stock
1 produit(s) disponible(s)
690.05 € HT 828.06 € TTC
Schneider Electric
SCH31057
Schneider Electric Commande Rotative Latérale Droite Ins, Inv 250 Poignée Noire
En stock
1 produit(s) disponible(s)
51.33 € HT 61.60 € TTC
Schneider Electric
SCH18674
Schneider Electric Disjoncteur Modulaire Multi 9 Ng125N 4 Pôles 125 A Courbe D
En stock
2 produit(s) disponible(s)
639.54 € HT 767.45 € TTC
Schneider Electric
SCHC16F4TM160
Disjoncteur 160 A ComPacT NSX160F Schneider Electric - Déclencheur Thermique-Magnétique D - 36 kA - 4P4D - Montage Fixe
En stock
1 produit(s) disponible(s)
852.32 € HT 1022.78 € TTC
Legrand
LEG026055
Bloc differentiel électronique DPX/DPX-I 250 - 4P - montage aval
En stock
1 produit(s) disponible(s)
1028.14 € HT 1233.77 € TTC
Schneider Electric
SCHLV432570
Lot de 6 Séparateurs de Phases ComPacT NSX Schneider – pour NSX400-630
En stock
2 produit(s) disponible(s)
28.94 € HT 34.73 € TTC
Schneider Electric
SCHLV429387
Déclencheur Voltmétrique MX 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
En stock
35 produit(s) disponible(s)
97.79 € HT 117.35 € TTC
Schneider Electric
SCH29450
Contact Auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV ComPacT NSX Schneider
En stock
51 produit(s) disponible(s)
13.62 € HT 16.34 € TTC
Caractéristiques techniques
| Retardé | Non |
| Adapté à un commutateur | Oui |
| Adapté à un relais de surcharge | Non |
| Finition du raccordement électrique | Raccordement par borne à ressort |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 220 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240 V |
| Adapté à un commutateur de protection de moteur | Oui |
| Adapté à un disjoncteur | Oui |
| Type de tension d'actionnement | Ac |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant que contacts à fermeture | 0,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
