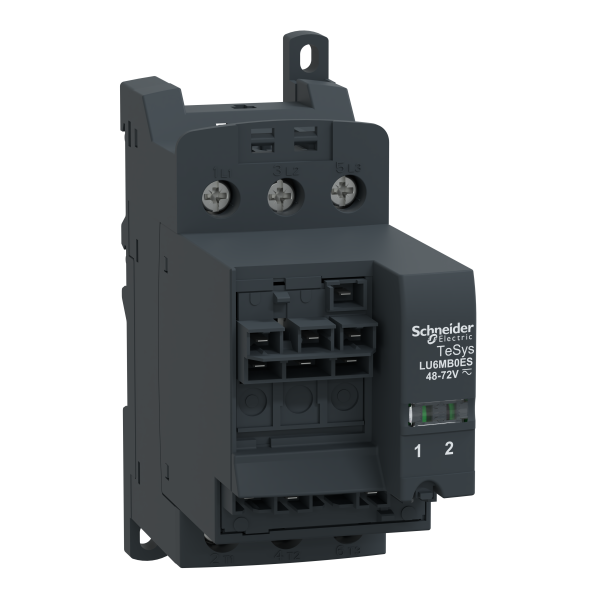

bloc inverseur LU6 32 A 48 V CC et CA 50 à 60 Hz montage séparé

Description

• Gamme : TeSys
• Nom abrégé d'appareil : LU6MB
• Type de produit ou de composant : Bloc inverseur

• Mode d'installation : Rail
• [ue] tension assignée d'emploi : 230 V / 440 V / 500 V / 690 V
• Fréquence réseau : 40...60 Hz
• Durée de phase d'appel : 15 ms pour DC réseau / 25 ms pour AC réseau 50/60 Hz
• Temps de fonctionnement : 150 ms avec changement de direction / 75 ms sans changement de direction
• Tension circuit de commande : 48 V c.a. / 48...72 V c.c.
• Consommation électrique : 2300 mA à 48...72 V c.a. I maximum lors de la fermeture / 2300 mA à 48...72 V c.c. I maximum lors de la fermeture
• [ui] tension assignée d'isolement : 600 V conformément à UL 508 / 690 V conformément à IEC 60947-1 / 600 V conformément à CSA C22.2 No 14
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-6-2
• Mode de raccordement : Control circuit : screw clamp terminals 1 cable 0.34...1.5 mm² - external diameter: 3 mm - cable stiffness: flexible - with cable end / Control circuit : screw clamp terminals 1 cable 0.75...1.5 mm² - external diameter: 3 mm - cable stiffness: flexible - without cable end / Control circuit : screw clamp terminals 1 cable 0.75...1.5 mm² - external diameter: 3 mm - cable stiffness: rigid - without cable end / Control circuit : screw clamp terminals 2 cable 0.34...1.5 mm² - external diameter: 3 mm - cable stiffness: flexible - with cable end / Control circuit : screw clamp terminals 2 cable 0.75...1.5 mm² - external diameter: 3 mm - cable stiffness: flexible - without cable end / Control circuit : screw clamp terminals 2 cable 0.75...1.5 mm² - external diameter: 3 mm - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 1 cable 1...10 mm² - external diameter: 4 mm - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 1 cable 1...6 mm² - external diameter: 4 mm - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 1 cable 2.5...10 mm² - external diameter: 4 mm - cable stiffness: flexible - without cable end / Power circuit : screw clamp terminals 2 cable 1...6 mm² - external diameter: 4 mm - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 2 cable 1...6 mm² - external diameter: 4 mm - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 2 cable 1.5...6 mm² - external diameter: 4 mm - cable stiffness: flexible - without cable end
• Couple de serrage : Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm plat / Circuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm plat / Circuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm empreinte Philips n°2 / Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm empreinte Philips n°2
• Masse du produit : 0.425 kg
