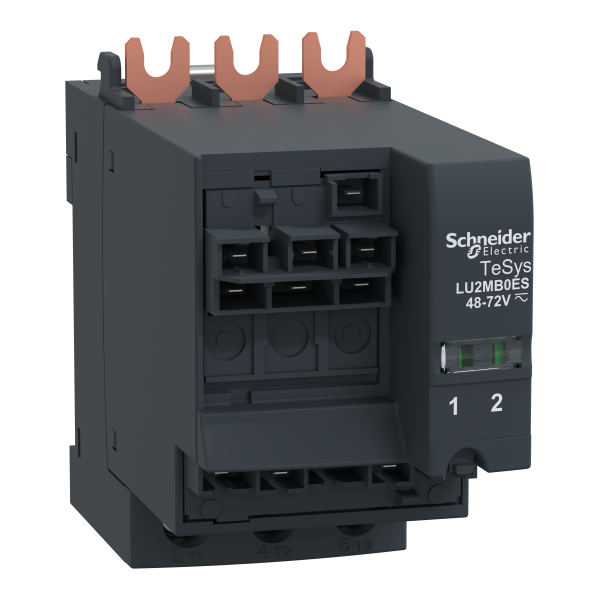

bloc inverseur LU2M 32 A 48 V CC et CA 50 à 60 Hz montage direct

Description

Caractéristiques principales :

Gamme : TeSys
Nom abrégé de l'appareil : LU2MB
Fonction produit : Bloc inverseur

Caractéristiques complémentaires :

Mode d'installation : Kit enfichable
[ue] tension assignée d'emploi : 230 V440 V500 V690 V
Fréquence réseau : 40...60 Hz
Durée de phase d’appel : 15 ms pour CC réseau25 ms pour CA réseau 50/60 Hz
Temps de fonctionnement : 150 ms avec changement de direction75 ms sans changement de direction
Tension circuit de commande : 48 V CA48...72 V CC
Consommation électrique : 2300 mAà 48...72 V c.a. I maximum lors de la fermeture2300 mAà 48...72 V c.c. I maximum lors de la fermeture
[ui] tension assignée d'isolement : 600 V conformément à UL 509690 V se conformer à IEC 60947-2600 V conformément à CSA C22.2 No 15
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947-6-2
Mode de raccordement : Télécommande : borniers à vis-étrier 1 câble 0.34...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble 0.34...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 1...10 mm² - diamètre externe: 4 mm - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 1...6 mm² - diamètre externe: 4 mm - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 2.5...10 mm² - diamètre externe: 4 mm - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1...6 mm² - diamètre externe: 4 mm - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1...6 mm² - diamètre externe: 4 mm - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1.5...6 mm² - diamètre externe: 4 mm - rigidité du câble: souple - sans extrémité de câble
Couple de serrage : Télécommande : 0.8…1.2 N.m - avec tournevis 5 mm platCircuit de puissance : 1.9…2.5 N.m - avec tournevis 6 mm platCircuit de puissance : 1.9…2.5 N.m - avec tournevis 6 mm empreinte Philips n°2Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm empreinte Philips n°2
Poids : 0.4 kg
