Photo(s) non contractuelle(s)

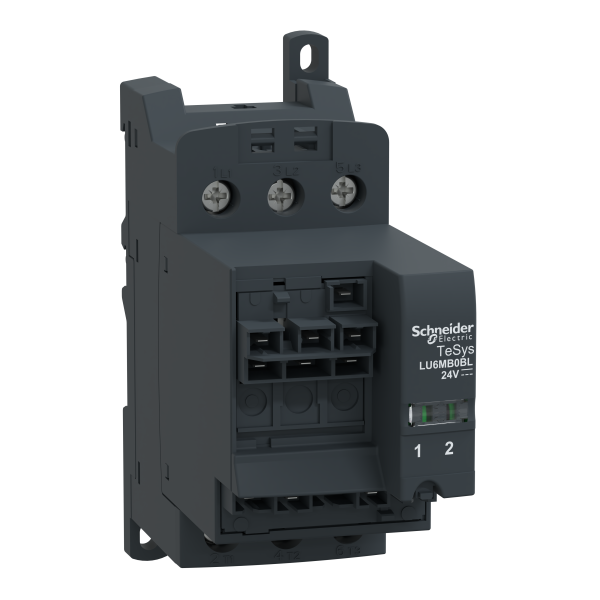

bloc inverseur LU6 32 A 24 V CC montage séparé
128.74 € HT 154.49 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 308 points de fidélité en achetant ce produit
Schneider Electric
SCHLU9BN11
BORNIER BOBINE CONTACT CONNECT. VIS-ETRIER
Non géré en stock
A commander
3.89 € HT 4.67 € TTC
Schneider Electric
SCHLU9BN11C
PRECABLAGE BOBINE CONNECT. VIS-ETRIER
Non géré en stock
A commander
13.38 € HT 16.06 € TTC
Schneider Electric
SCHLU9BN11L
PRECABLAGE BOBINE LONG
Non géré en stock
A commander
15.41 € HT 18.49 € TTC
Schneider Electric
SCHLU9M1
BORNIER BOBINE INVERSEUR CONNECT. VIS-ETRIER
Non géré en stock
A commander
3.90 € HT 4.68 € TTC
Schneider Electric
SCHLU9MR1
BORNIER CONTROLE INV CONNECT. VIS-ETRIER
Non géré en stock
A commander
4.31 € HT 5.17 € TTC
Schneider Electric
SCHLU9MR1C
PRECABLAGE CTRL INV CONNECT. VIS-ETRIER
Non géré en stock
A commander
8.92 € HT 10.70 € TTC
Schneider Electric
SCHLU9MRC
PRECABLAGE BOB INVERSEUR
Non géré en stock
A commander
16.38 € HT 19.66 € TTC
Schneider Electric
SCHLU9MRL
PRECABLAGE BOBINE LONG
Non géré en stock
A commander
23.02 € HT 27.62 € TTC
Description
Caractéristiques principales :- Gamme : TeSys
- Nom abrégé d'appareil : LU6MB
- Type de produit ou de composant : Bloc inverseur
- Mode d'installation : Rail
- [ue] tension assignée d'emploi : 230 V / 440 V / 500 V / 690 V
- Fréquence réseau : 40...60 Hz
- Durée de phase d'appel : 15 ms pour DC réseau / 25 ms pour AC réseau 50/60 Hz
- Temps de fonctionnement : 150 ms avec changement de direction / 75 ms sans changement de direction
- Tension circuit de commande : 24 V DC
- Consommation électrique : 120 mA à 24 V c.c. I maximum lors de la fermeture / 120 mA à 24 V c.c. I eff étanche
- [ui] tension assignée d'isolement : 600 V conformément à UL 508 / 690 V conformément à IEC 60947-1 / 600 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-6-2
- Mode de raccordement : Control circuit : screw clamp terminals 1 cable 0.34...1.5 mm² - external diameter: 3 mm - cable stiffness: flexible - with cable end / Control circuit : screw clamp terminals 1 cable 0.75...1.5 mm² - external diameter: 3 mm - cable stiffness: flexible - without cable end / Control circuit : screw clamp terminals 1 cable 0.75...1.5 mm² - external diameter: 3 mm - cable stiffness: rigid - without cable end / Control circuit : screw clamp terminals 2 cable 0.34...1.5 mm² - external diameter: 3 mm - cable stiffness: flexible - with cable end / Control circuit : screw clamp terminals 2 cable 0.75...1.5 mm² - external diameter: 3 mm - cable stiffness: flexible - without cable end / Control circuit : screw clamp terminals 2 cable 0.75...1.5 mm² - external diameter: 3 mm - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 1 cable 1...10 mm² - external diameter: 4 mm - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 1 cable 1...6 mm² - external diameter: 4 mm - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 1 cable 2.5...10 mm² - external diameter: 4 mm - cable stiffness: flexible - without cable end / Power circuit : screw clamp terminals 2 cable 1...6 mm² - external diameter: 4 mm - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 2 cable 1...6 mm² - external diameter: 4 mm - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 2 cable 1.5...6 mm² - external diameter: 4 mm - cable stiffness: flexible - without cable end
- Couple de serrage : Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm plat / Circuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm plat / Circuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm empreinte Philips n°2 / Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm empreinte Philips n°2
- Masse du produit : 0.425 kg
Ancien produit : Telemecanique LU6MB0BL
Caractéristiques techniques
| Fonction | Contacteur-inverseur |
| Puissance de fonctionnement nominale, ac-3, 400 v | 18,5 kW |
| Courant de fonctionnement nominal ca-3, 400 v | 38,0 A |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Type de tension d'actionnement | Dc |
| Degré de protection (nema) | Autre |
| Puissance de fonctionnement nominale nema | 14,9 kW |
| Montage possible sur barres profilées | Oui |
| Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
