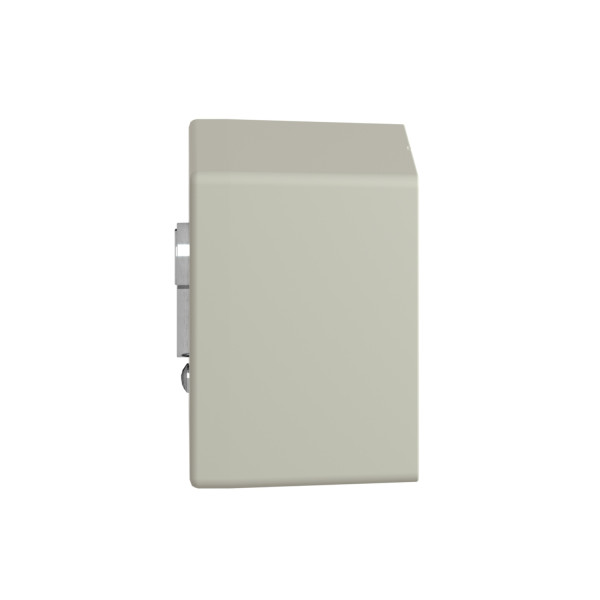

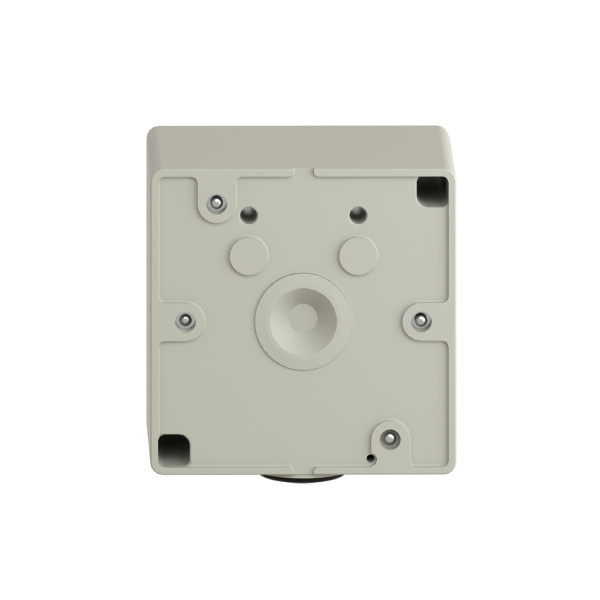

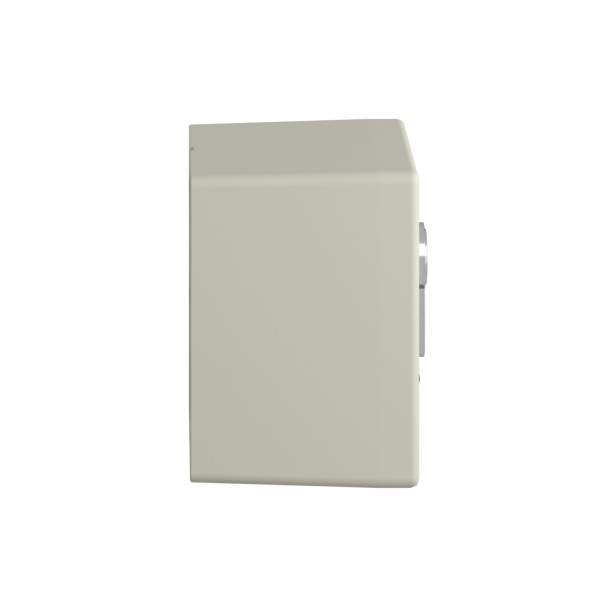

boîte à boutons en saillie inviolable XAPS à serrure

Description

• Gamme de produits : Harmony XAPS
• Type de produit ou de composant : Boîte de commande à clé
• Nom abrégé d'appareil : XAPS
• Montage du produit : En saillie
• Composition de la boite de commande : 1 bouton-tournant à clé ressort de rappel au centre 1 "F" flèche montante -O- flèche descendante
• Positions de l'unité de commande : 3 positions
• Position de retrait de la clé : Au milieu
• Fonctionnement des contacts : À action dépendante

• Entrée de câble : 1 masque pour entrée de câble 17 mm / 1 entrée taraudée pour presse-étoupe de câble <= 12 mm
• Masse du produit : 0.85 kg
• Mode de raccordement : Borniers à vis-étrier <= 2 x 1,5mm² avec embout EN/IEC 60947-1 / Borniers à vis-étrier >= 1 x 0,22 mm² sans embout EN/IEC 60947-1
• Couple de serrage : 0.8...1.2 N.m EN/IEC 60947-1
• Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
• Matériau des contacts : Alliage d'argent (Ag/Ni)
• Résistance entre bornes : <= 25 M'
• Protection contre les courts-circuits : 10 A cartouche fusible gG IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A IEC 60947-5-1
• [ui] tension assignée d'isolement : 600 V 3 IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV IEC 60947-1
• [ie] courant assigné d'emploi : 0,125 240 V AC-15 A600 IEC 60947-5-1 / 0,25 120 V AC-15 A600 IEC 60947-5-1 / 0.1 A 600 V DC-13 Q600 IEC 60947-5-1 / 0.27 A 250 V DC-13 Q600 IEC 60947-5-1 / 0.55 A 125 V DC-13 Q600 IEC 60947-5-1 / 1.2 A 600 V AC-15 A600 IEC 60947-5-1
