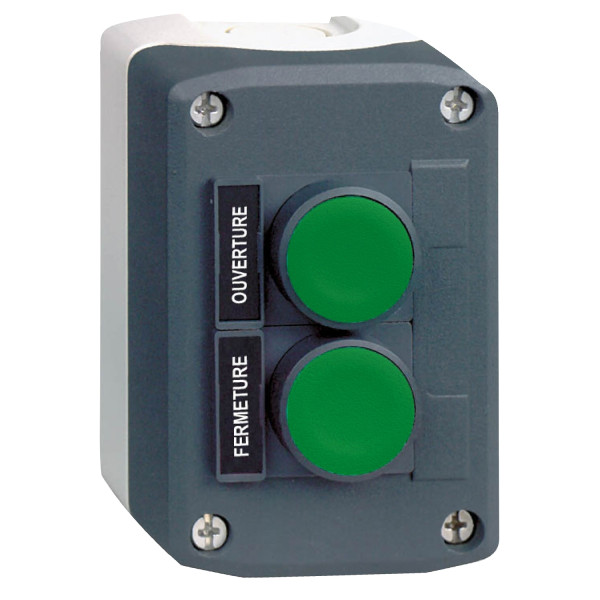

Harmony boite - 2 boutons poussoirs Ø22 - vert /vert
Harmony boite - 2 boutons poussoirs Ø22 - vert /vert

Photo(s) non contractuelle(s)

Harmony boite - 2 boutons poussoirs Ø22 - vert /vert

38.98 € HT 46.78 € TTC

Marque Schneider Electric

Référence XALD241

EAN 3389110114379

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XALD
  • Type de produit ou de composant : Poste de commande complet
  • Nom abrégé d'appareil : XALD
  • Destination du produit : Pour unités de signalisation et de contrôle XB5 Ø 22 mm
  • Application de la boîte pendante : Fonction de démarrage/arrêt
  • Couleur de la base du boîtier : Gris clair RAL 7035
  • Couleur du capot : Gris foncé RAL 7016
  • Matière : Polycarbonate
  • Profil du dispositif de commande : 2 boutons affleurants
  • Description des opérateurs : OUVERTURE vert 1 "F" - FERMETURE vert 1 "F"
  • Composition de la boite de commande : 1 bouton-poussoir encastré vert 1 "F" FERMETURE marquage / 1 bouton-poussoir encastré vert 1 "F" OUVERTURE marquage
  • Emplacement repérage : Marquage sur porte-étiquettes
  • Fonctionnement des contacts : À action dépendante
Caractéristiques complémentaires :
  • Entrée de câble : 2 préperçages pour entrée de câble, capacité de serrage: <= 14 mm / 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20, capacité de serrage: <= 12 mm
  • Masse du produit : 0.233 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance: 0,1 m
  • Ouverture positive : Sans
  • Course d'actionnement : 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
  • Force d'actionnement : 3.8 N (état électrique modifié par ''F'')
  • Durée de vie mécanique : 5000000 cycle
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
  • Couple de serrage : 0.8...1.2 N.m conformément à EN/IEC 60947-1
  • Forme de la tête de vis : Transversal, cruciforme Philips n° 1 / Transversal, pozidriv N°1 / Perforé, plat Ø 4 mm / Perforé, plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A par gG cartouche fusible conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
  • [ie] courant assigné d'emploi : AC-15, A600: Ue = 120 V Ie = 0,25 conformément à EN/IEC 60947-5-1 / AC-15, A600: Ue = 240 V Ie = 0,125 conformément à EN/IEC 60947-5-1 / AC-15, A600: Ue = 600 V Ie = 1.2 A conformément à EN/IEC 60947-5-1 / DC-13, Q600: Ue = 125 V Ie = 0.55 A conformément à EN/IEC 60947-5-1 / DC-13, Q600: Ue = 250 V Ie = 0.27 A conformément à EN/IEC 60947-5-1 / DC-13, Q600: Ue = 600 V Ie = 0.1 A conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA conformément à EN/IEC 60947-5-4
Référence : SCHXALD241 (Schneider-Electric)

Ancien produit : Telemecanique XALD241

Schneider Electric

SCHXALB241

BOITE 2 BOUTONS

Indisponible
Produit abandonné

Les avis clients

Caractéristiques techniques

Nombre de postes de commande 2
Couleur de la partie supérieure du boîtier Gris
Adapté à un arrêt d'urgence Non
Matériau du boîtier/corps Plastique
Indice de protection (ip) Ip66
Nombre de contacts à poussoir 2
Nombre de contacts en tant que contacts à fermeture 2
Degré de protection (nema) Autre
Nombre de voyants lumineux 0
Nombre de commutateurs-sélecteurs 0
Nombre d'interrupteurs à clé 0
Nombre de contacts à poussoir champignons 0
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant qu'inverseurs 0
