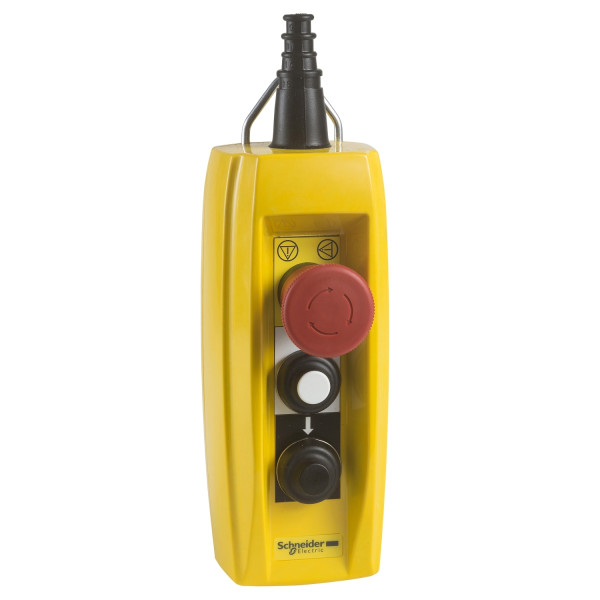

BOITE PENDANTE 2 BOUTONS

Description

• Gamme de produits : Harmony XAC
• Type de produit ou de composant : Poste de commande pendant
• Nom station de contrôle : XACB
• Type de station de contrôle : Double isolation
• Matière du coffret : Polyester renforcé verre
• Type de circuit : Circuit de puissance
• Type de coffret : Complet, prêt à utiliser
• Application de la boîte pendante : Contrôle du moteur de levage à une vitesse
• Composition de poste de commande : 2 boutons-poussoirs + 1 bouton d'arrêt d'urgence
• Type de bouton de commande : Emergency stop push-button Ø 40 mm / First push-button, 3-pole raise, slow / Second push-button, 3-pole lower, slow
• Nom du bloc de contact : XESD2201 pour opération d'inversion
• Vérrouillage mécanique : Avec interverrouillage mécanique

• Couleur station de contrôle : Jaune
• Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 2,5mm² avec ou sans embout / Borniers à vis-étrier, capacité de raccordement: 2 x 1,5 mm² avec ou sans embout
• Durée de vie mécanique : 1000000 cycle
• Entrée de câble : Manchon caoutchouc avec entrée à gradins, diamètre extérieur du câble: 10...22 mm
• [ithe] courant thermique d'emploi sous enveloppe : 20 A
• [ui] tension assignée d'isolement : 300 V conformément à CSA / 500 V (niveau de pollution: 3) conformément à IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
• Fonctionnement des contacts : À action brusque
• Force d'actionnement : 32 N for push-button
• Protection contre les courts-circuits : <= 12 A fuse protection par cartouche fusible type aM
• Puissance nominale en hp : 3 hp à 240 V
• Puissance assignée d'emploi en w : 3000 W à 240 V / 3000 W à 400 V
• Durée de vie électrique : 1000000 cycle AC-3, 3000 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 1000000 cycle AC-4, 3000 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 700000 cycle AC-3, 3000 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 700000 cycle AC-4, 3000 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A
• Identification connecteurs : (11-12)NC / (13-14)NO
