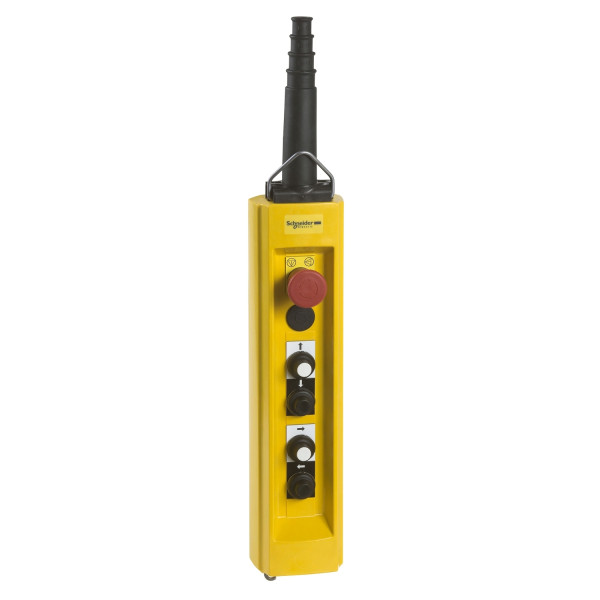

boîte pendante XACB 4 poussoirs 1 arrêt d urgence

Description

• Gamme de produits : Harmony XAC
• Type de produit ou de composant : Poste de commande pendant
• Nom station de contrôle : XACB
• Type de station de contrôle : Double isolation
• Matière du coffret : Polyester renforcé verre
• Type de circuit : Circuit de puissance
• Type de coffret : Complet, prêt à utiliser
• Application de la boîte pendante : Contrôle du moteur de levage à une vitesse
• Composition de poste de commande : 4 boutons-poussoirs + 1 bouton d'arrêt d'urgence
• Type de bouton de commande : Stop push-button Ø 40 mm 3 NC, latching / First push-button, 2-pole raise, slow / Second push-button, 2-pole lower, slow / Fourth push-button, 2-pole left, slow / Third push-button, 2-pole right, slow
• Nom du bloc de contact : XACS499 pour arrêt d'urgence / XESD1191 pour opération d'inversion
• Vérrouillage mécanique : Avec interverrouillage mécanique entre paires

• Couleur station de contrôle : Jaune
• Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 2,5mm² avec ou sans embout / Borniers à vis-étrier, capacité de raccordement: 2 x 1,5 mm² avec ou sans embout
• Durée de vie mécanique : 1000000 cycle
• Entrée de câble : Manchon caoutchouc avec entrée à gradins, diamètre extérieur du câble: 10...22 mm
• [ithe] courant thermique d'emploi sous enveloppe : 12 A
• [ui] tension assignée d'isolement : 400 V (niveau de pollution: 3) conformément à IEC 60947-1 pour contact d'arrêt d'urgence / 600 V conformément à CSA
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
• Fonctionnement des contacts : À action brusque
• Force d'actionnement : 40 N pour arrêt d'urgence / 17 N for push-button
• Protection contre les courts-circuits : <= 10 A fuse protection par cartouche fusible type aM
• Puissance nominale en hp : 2 hp à 240 V, CSA certifié / 3 hp à 600 V, CSA certifié / 5 hp à 400 V, CSA certifié
• Puissance assignée d'emploi en w : 2200 W AC-3 à 240 V conformément à IEC 60947-3 appendix A / 2200 W AC-3 à 400 V conformément à IEC 60947-3 appendix A / 2200 W AC-4 à 240 V conformément à IEC 60947-3 appendix A / 2200 W AC-4 à 400 V conformément à IEC 60947-3 appendix A
• Durée de vie électrique : 300000 cycle AC-3, 2200 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 300000 cycle AC-3, 2200 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 300000 cycle AC-4, 2200 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 300000 cycle AC-4, 2200 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 500000 cycle AC-3, 1500 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 500000 cycle AC-4, 1500 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 800000 cycle AC-3, 1500 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 800000 cycle AC-4, 1500 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A
• Description des bornes iso n°1 : (13-14)NO / (23-24)NO / (33-34)NO / (43-44)NO
• Description des bornes iso n°2 : (11-12)NC / (21-22)NC / (31-32)NC
• Identification connecteurs : (11-12)NC / (13-14)NO
• Masse du produit : 1.26 kg
