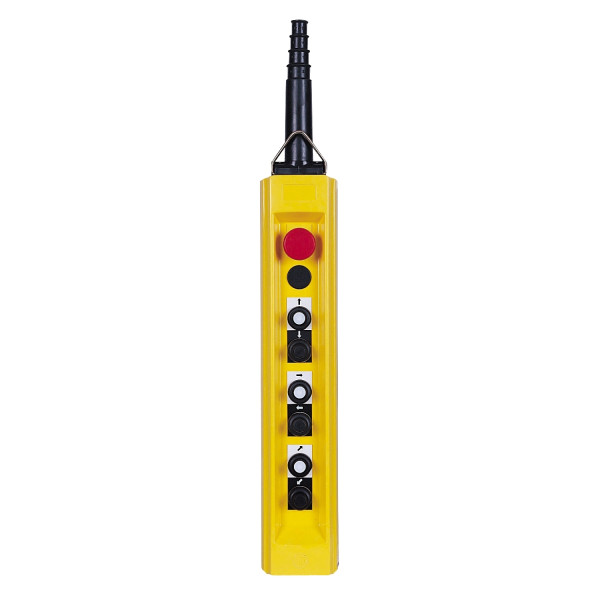

boîte pendante XACB 6 poussoirs 1 arrêt d urgence
401.68 € HT 482.02 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 964 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XAC
- Type de produit ou de composant : Poste de commande pendant
- Nom station de contrôle : XACB
- Type de station de contrôle : Double isolation
- Matière du coffret : Polyester renforcé verre
- Type de circuit : Circuit de puissance
- Type de coffret : Complet, prêt à utiliser
- Application de la boîte pendante : Contrôle du moteur de levage à une vitesse
- Composition de poste de commande : 6 boutons-poussoirs + 1 bouton d'arrêt d'urgence
- Type de bouton de commande : Stop push-button Ø 40 mm 3 NC, latching / First push-button, 2-pole raise, slow / Second push-button, 2-pole lower, slow / Fourth push-button, 2-pole left, slow / Third push-button, 2-pole right, slow / Fifth push-button, 2-pole forward slow / Sixth push-button, 2-pole reverse, slow
- Nom du bloc de contact : XACS499 pour arrêt d'urgence / XESD1191 pour opération d'inversion
- Vérrouillage mécanique : Avec interverrouillage mécanique entre paires
- Couleur station de contrôle : Jaune
- Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 2,5mm² avec ou sans embout / Borniers à vis-étrier, capacité de raccordement: 2 x 1,5 mm² avec ou sans embout
- Durée de vie mécanique : 1000000 cycle
- Entrée de câble : Manchon caoutchouc avec entrée à gradins, diamètre extérieur du câble: 10...22 mm
- [ithe] courant thermique d'emploi sous enveloppe : 12 A
- [ui] tension assignée d'isolement : 400 V (niveau de pollution: 3) conformément à IEC 60947-1 pour contact d'arrêt d'urgence / 600 V conformément à CSA
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
- Fonctionnement des contacts : À action brusque
- Force d'actionnement : 40 N pour arrêt d'urgence / 17 N for push-button
- Protection contre les courts-circuits : <= 10 A fuse protection par cartouche fusible type aM
- Puissance nominale en hp : 2 hp à 240 V, CSA certifié / 3 hp à 600 V, CSA certifié / 5 hp à 400 V, CSA certifié
- Puissance assignée d'emploi en w : 2200 W AC-3 à 240 V conformément à IEC 60947-3 appendix A / 2200 W AC-3 à 400 V conformément à IEC 60947-3 appendix A / 2200 W AC-4 à 240 V conformément à IEC 60947-3 appendix A / 2200 W AC-4 à 400 V conformément à IEC 60947-3 appendix A
- Durée de vie électrique : 300000 cycle AC-3, 2200 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 300000 cycle AC-3, 2200 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 300000 cycle AC-4, 2200 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 300000 cycle AC-4, 2200 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 500000 cycle AC-3, 1500 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 500000 cycle AC-4, 1500 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 800000 cycle AC-3, 1500 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 800000 cycle AC-4, 1500 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A
- Description des bornes iso n°1 : (13-14)NO / (23-24)NO / (33-34)NO / (43-44)NO
- Description des bornes iso n°2 : (11-12)NC / (21-22)NC / (31-32)NC
- Identification connecteurs : (11-12)NC / (13-14)NO
- Masse du produit : 1.41 kg
Ancien produit : Telemecanique XACB6913
Caractéristiques techniques
Largeur | 98 mm |
Hauteur | 589 mm |
Profondeur | 83 mm |
Nombre de postes de commande | 6 |
Couleur de la partie supérieure du boîtier | Jaune |
Adapté à un arrêt d'urgence | Non |
Matériau du boîtier/corps | Plastique |
Nombre de vitesses | 2 |
Type de mouvements exécutables | Transporter-lever |
Indice de protection (ip) | Ip65 |
Qualité du matériau du boîtier | Autre |
Degré de protection (nema) | 13 |
Classe de qualité matériau boîtier/corps | Autre |
