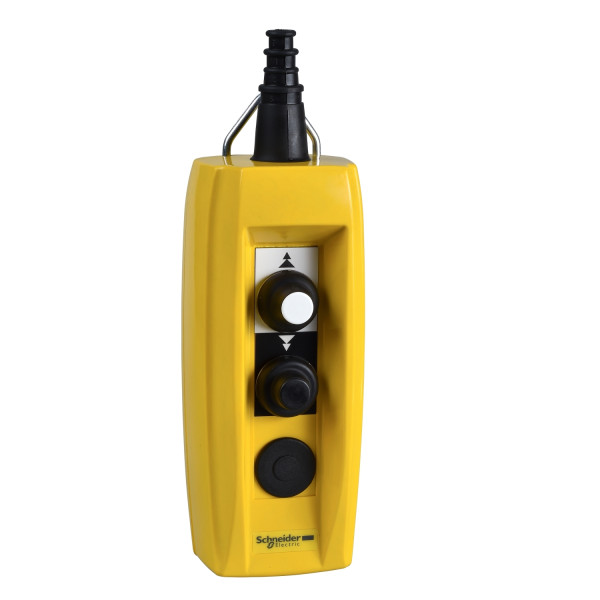

boîte pendante XACB 2 poussoirs

Description

• Gamme de produits : Harmony XAC
• Type de produit ou de composant : Poste de commande pendant
• Nom station de contrôle : XACB
• Type de station de contrôle : Double isolation
• Matière du coffret : Polyester renforcé verre
• Type de circuit : Circuit de puissance
• Type de coffret : Complet, prêt à utiliser
• Application de la boîte pendante : Contrôle du moteur de levage à 2 vitesses
• Composition de poste de commande : 2 boutons-poussoirs
• Type de bouton de commande : First push-button, 2-pole raise, slow-fast / Second push-button, 2-pole lower, slow-fast
• Nom du bloc de contact : XESD1291 pour opération d'inversion
• Vérrouillage mécanique : Avec interverrouillage mécanique

• Couleur station de contrôle : Jaune
• Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 2,5mm² avec ou sans embout / Borniers à vis-étrier, capacité de raccordement: 2 x 1,5 mm² avec ou sans embout
• Durée de vie mécanique : 1000000 cycle
• Entrée de câble : Manchon caoutchouc avec entrée à gradins, diamètre extérieur du câble: 10...22 mm
• [ithe] courant thermique d'emploi sous enveloppe : 12 A
• [ui] tension assignée d'isolement : 500 V (niveau de pollution: 3) conformément à IEC 60947-1 / 600 V conformément à CSA
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
• Fonctionnement des contacts : À action brusque
• Force d'actionnement : 17 N for push-button
• Protection contre les courts-circuits : <= 10 A fuse protection par cartouche fusible type aM
• Puissance nominale en hp : 2 hp à 240 V, CSA certifié / 3 hp à 600 V, CSA certifié / 5 hp à 400 V, CSA certifié
• Puissance assignée d'emploi en w : 2200 W AC-3 à 240 V conformément à IEC 60947-3 appendix A / 2200 W AC-3 à 400 V conformément à IEC 60947-3 appendix A / 2200 W AC-4 à 240 V conformément à IEC 60947-3 appendix A / 2200 W AC-4 à 400 V conformément à IEC 60947-3 appendix A
• Durée de vie électrique : 300000 cycle AC-3, 2200 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 300000 cycle AC-3, 2200 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 300000 cycle AC-4, 2200 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 300000 cycle AC-4, 2200 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 500000 cycle AC-3, 1500 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 500000 cycle AC-4, 1500 W à 240 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 800000 cycle AC-3, 1500 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A / 800000 cycle AC-4, 1500 W à 400 V, cadence de fonctionnement = 10 cyc/mn, facteur de charge = 0.4 conformément à IEC 60947-3 appendix A
• Description des bornes iso n°1 : (13-14)NO / (23-24)NO / (33-34)NO / (43-44)NO / (51-52-54)OC / (61-62-64)OC
• Identification connecteurs : (11-12)NC / (13-14)NO
• Masse du produit : 0.405 kg
