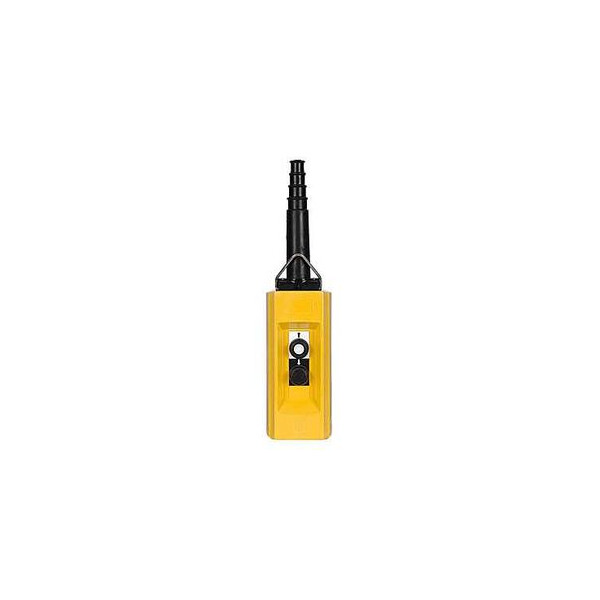

boîte pendante XACB 2 poussoirs

Description

• Gamme de produits : Harmony XAC
• Type de produit ou de composant : Poste de commande pendant
• Nom station de contrôle : XACB
• Type de station de contrôle : Double isolation
• Matière du coffret : Polyester renforcé verre
• Type de circuit : Télécommande
• Type de coffret : Complet, prêt à utiliser
• Application de la boîte pendante : Contrôle du moteur de levage à une vitesse
• Composition de poste de commande : 2 boutons-poussoirs
• Type de bouton de commande : First push-button raise, slow / Second push-button lower, slow
• Nom du bloc de contact : XESB2011 pour opération d'inversion
• Vérrouillage mécanique : Sans interverrouillage mécanique

• Couleur station de contrôle : Jaune
• Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 2,5mm² avec ou sans embout / Borniers à vis-étrier, capacité de raccordement: 2 x 1,5 mm² avec ou sans embout
• Durée de vie mécanique : 1000000 cycle
• Entrée de câble : Manchon caoutchouc avec entrée à gradins, diamètre extérieur du câble: 10...22 mm
• Désignation code des contacts : A600 AC-15, Ue = 240 V, Ie = 3 A conformément à IEC 60947-5-1 appendix A / Q600 DC-13, Ue = 250 V, Ie = 0.27 A conformément à IEC 60947-5-1 appendix A
• [ithe] courant thermique d'emploi sous enveloppe : 10 A
• [ui] tension assignée d'isolement : 500 V (niveau de pollution: 3) conformément à IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
• Fonctionnement des contacts : À action brusque
• Résistance entre bornes : <= 25 M'
• Force d'actionnement : 7 N for push-button
• Protection contre les courts-circuits : 10 A fuse protection par cartouche fusible type gG
• Puissance assignée d'emploi en va : 100 VA AC-15 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 48 V 50/60 Hz, facteur de charge = 0.5 (inductif charge) / 450 VA AC-15 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 127 V 50/60 Hz, facteur de charge = 0.5 (inductif charge) / 50 VA AC-15 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 24 V 50/60 Hz, facteur de charge = 0.5 (inductif charge) / 750 VA AC-15 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 230 V 50/60 Hz, facteur de charge = 0.5 (inductif charge)
• Puissance assignée d'emploi en w : 140 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 24 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 140 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 48 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 95 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 120 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C
• Description des bornes iso n°1 : (1-2-3-4)OC
• Identification connecteurs : (11-12)NC / (13-14)NO
• Masse du produit : 0.85 kg
