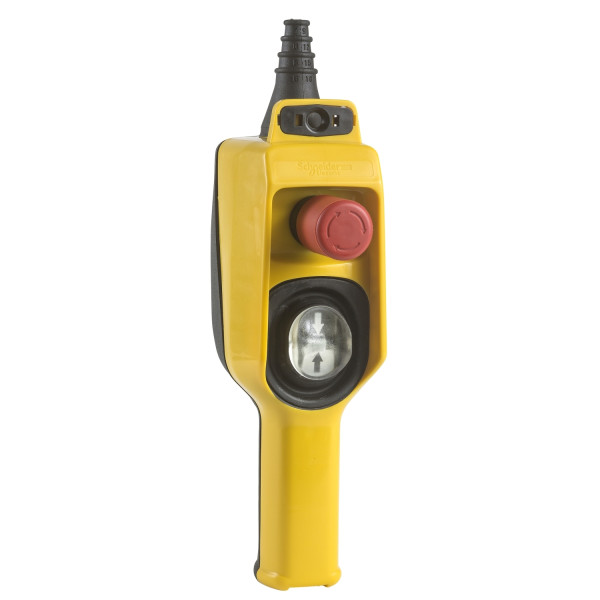

boîte pendante XACD 1 bouton à bascule 1 arrêt d urgence
158.23 € HT 189.88 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 379 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XAC
- Type de produit ou de composant : Poste de commande pendant
- Nom station de contrôle : XACD
- Type de station de contrôle : Double isolation
- Matière du coffret : Polypropylène
- Type de commande : Intuitif
- Type de circuit : Télécommande
- Type de coffret : Complet, prêt à utiliser
- Application de la boîte pendante : Contrôle du moteur de levage à une vitesse
- Type de démarreur moteur : Réversible
- Composition de poste de commande : 1 bouton bidirectionnel + 1 bouton d'arrêt d'urgence
- Type de bouton de commande : Premier bouton de direction 1 ''O'' + 1 ''F'' raise, slow / Deuxième bouton de direction 1 ''O'' + 1 ''F'' lower, slow / Stop push-button Ø 30 mm 1 NC, latching
- Nom du bloc de contact : ZB2BE102 + ZB2BE101 pour toutes les instructions / ZB2BE102 pour arrêt d'urgence
- Vérrouillage mécanique : Avec interverrouillage mécanique
- Couleur station de contrôle : Jaune
- Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 2,5mm² avec ou sans embout / Borniers à vis-étrier, capacité de raccordement: 2 x 1,5 mm² avec ou sans embout
- Durée de vie mécanique : 3000000 cycle
- Entrée de câble : Manchon caoutchouc avec entrée à gradins, diamètre extérieur du câble: 7...18 mm
- Désignation code des contacts : A600 AC-15, Ue = 240 V, Ie = 3 A conformément à IEC 60947-5-1 appendix A / A600 AC-15, Ue = 600 V, Ie = 1.2 A conformément à IEC 60947-5-1 appendix A / Q600 DC-13, Ue = 250 V, Ie = 0.27 A conformément à IEC 60947-5-1 appendix A / Q600 DC-13, Ue = 600 V, Ie = 0.1 A conformément à IEC 60947-5-1 appendix A
- [ithe] courant thermique d'emploi sous enveloppe : 10 A
- [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
- Fonctionnement des contacts : À action dépendante
- Résistance entre bornes : <= 25 M'
- Force d'actionnement : 16 N
- Protection contre les courts-circuits : 10 A fuse protection par cartouche fusible type gG
- Puissance assignée d'emploi en w : 40 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 120 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 48 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 48 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 65 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 24 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C
- Description des bornes iso n°1 : (11-12)NC / (13-14)NO
- Description des bornes iso n°2 : (11-12)NC
- Identification connecteurs : (11-12)NC / (13-14)NO
- Masse du produit : 0.425 kg
Ancien produit : Telemecanique XACD22A0105
Caractéristiques techniques
Largeur | 82 mm |
Hauteur | 300,5 mm |
Profondeur | 101 mm |
Nombre de postes de commande | 2 |
Couleur de la partie supérieure du boîtier | Jaune |
Adapté à un arrêt d'urgence | Oui |
Matériau du boîtier/corps | Plastique |
Nombre de vitesses | 1 |
Type de mouvements exécutables | Transporter-lever |
Indice de protection (ip) | Ip65 |
Courant de fonctionnement nominal ca-15, 600 v | 1,2 A |
Qualité du matériau du boîtier | Autre |
Degré de protection (nema) | 13 |
Classe de qualité matériau boîtier/corps | Autre |
