BOITEBP BLANC FLECHE 1 NOBP ROUGE DEP. O 1 NCBP NOIR FLECHE 1 NO

Description

• Gamme de produits : Harmony XALE
• Type de produit ou de composant : Poste de commande complet
• Nom abrégé d'appareil : XALE
• Destination du produit : Pour unités de signalisation et de contrôle XB7 Ø 22 mm
• Application de la boîte pendante : Trois fonctions
• Couleur de la base du boîtier : Gris clair RAL 7035
• Couleur du capot : Gris clair RAL 7035
• Matière : ABS (acrylonitrile butadiène styrène)
• Degré de protection ip : IP54 conformément à IEC 60529

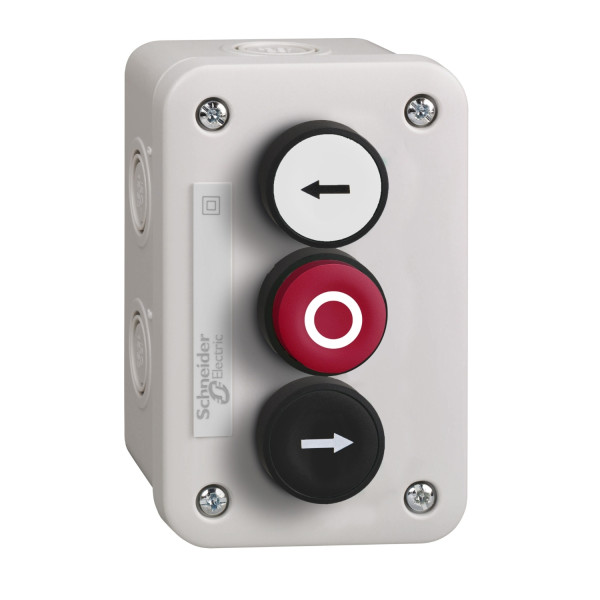

• Composition de la boite de commande : 1 bouton-poussoir dépassant, rappel à ressort rouge 1 ''O'' contact(s), O blanc / 1 bouton-poussoir encastré, rappel à ressort noir 1 "F" contact(s), flèche bas blanc / 1 bouton-poussoir encastré, rappel à ressort blanc 1 "F" contact(s), flèche haut noir
• Emplacement repérage : Marquage sur bouton-poussoir
• Fonctionnement des contacts : À action dépendante

• Entrée de câble : 2 masques, capacité de serrage <= 20 mm / 6 prédécoupes pour ISO M20
• Masse du produit : 0.17 kg
• Marquage : CE
• Ouverture positive : Avec conformément à EN/IEC 60947-5-1 appendix K
• Protection contre les courts-circuits : 4 A par gG cartouche fusible conformément à EN/IEC 60947-5-1
• [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1
• [ie] courant assigné d'emploi : 0.1 A à 250 V DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.22 A à 125 V DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.3 A à 240 V AC-14, D300 conformément à EN/IEC 60947-5-1 / 0.6 A à 120 V AC-14, D300 conformément à EN/IEC 60947-5-1
• Fiabilité électrique iec 60947-5-4 : ' <= 10exp(-6) à 17 V 5 mA conformément à IEC 60947-5-4
