Photo(s) non contractuelle(s)

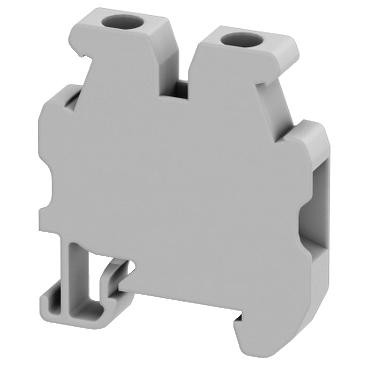

BORNE VISSEE MINI, POUR R AIL DIN 15MM, P
1.73 € HT 2.08 € TTC
Soit un prix unitaire de 1.73 € HT Soit un prix unitaire de 2.08 € TTC
Soit un total de 86.50 € HT Soit un total de 104.00 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 4 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme : Linergy
Nom du produit : Linergy TR
Fonction produit : Borne miniature
Nom abrégé de l'appareil : TRV
Catégorie d'accessoire / d'élément séparé : Accessoire de raccordement
Type de bornier : Passant
Nombre de points multiples de connexion : 1
Mode d'installation : Encliquetable
Section nominale : 2.5 mm²
Longueur : 30 mm
Couleur : Gris
Quantité par lot : Lot de 50
Caractéristiques complémentaires :
Largeur : 5,2 mm
Hauteur : 34 mm
Mode de raccordement : 1 x screw terminal : upstream (M3)1 x screw terminal : downstream (M3)
Nombre de bornes : 2
Position du raccordement : Latérale
Nombre d'entrée mesure : 1
Section de câble : 0.2...2.5 mm², flexible with cable end0.14...4 mm², solid with cable end0.14...4 mm², solid without cable end0.14...4 mm², flexible without cable end
Couple de serrage : 0.5…0.6 N.m
Longueur de dénudage des fils : 9 mm
Type d'outil : Raccordement : tournevisDéconnection : tournevis
[ue] tension assignée d'emploi : 500 V se conformer à EN/IEC 60947-7-1600 V CSA600 V CSA500 V se conformer à ATEX Exe II Ex II 2 GD600 V cURus
In courant assigné d'emploi : 24 A se conformer à EN/IEC 60947-7-120 A CSA20 A cURus20 A se conformer à ATEX Exe II Ex II 2 GD
Matière : Polyamide 6/6 (boîtier isolant)Copper alloy (connector and screw)Copper alloy (commoning link)Chromium-nickel steel (spring)
Perte diélectrique : 0.01 à 1 MHz se conformer à IEC 602500.01 à 1 MHz se conformer à VDE 0303-T4
Constante diélectrique : 3.7 à 1 MHz
Résistivité : 10000 M?.m se conformer à IEC 6009310000 M?.m se conformer à VDE 0303-T30
Résistance de surface : 1000 G? se conformer à IEC 600931000 G? se conformer à VDE 0303-T30
Résistance à ramper : 500 CTI (> 400 kB) se conformer à IEC 60093500 CTI (> 400 kB) se conformer à VDE 0303-T30
Tenue à la flamme : V0, épaisseur0.8 mm se conformer à UL 94
Compatibilité de gamme : Prisma - GPrisma - PPragmaPrisma - PHPrisma - PackSpacialKaedraTeSys
Accessoires associés : Enveloppes Spacial
Schneider Electric
SCHAB1VV215
Schneider Electric Bornier Traversant Miniature - Vis 2,5 Mm2 - Gris
Indisponible
Produit abandonné
Schneider Electric
SCHPRA10270W

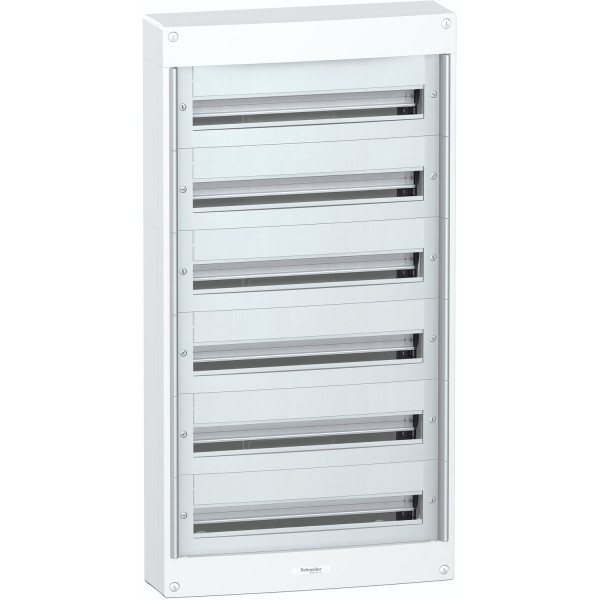

Pragma - coffret en saillie 6 rangées 24 modules - 160A - sans porte - blanc
Indisponible
Produit abandonné
Cembre
CMB2811041
TBS48X10RE - Gaine thermo 2:1 en cassette 4,8 mm av. rétreint L 10 m rouge
Non géré en stock
A commander
29.38 € HT 35.26 € TTC
Cembre
CMB2811116
TBS48X10BK - Gaine thermo 2:1 en cassette 4,8 mm av. rétreint L 10 m noire
Non géré en stock
A commander
21.32 € HT 25.58 € TTC
Schneider Electric
SCHNSYTRV22BL
BORNE VISSEE, PASSANT, 2 POINTS, 2,5MM2,
Non géré en stock
A commander
1.09 € HT 1.31 € TTC
Soit un total de 54.50 € HT Soit un total de 65.50 € TTC
Cembre
CMB2811543
TCS48X100TR - Gaine thermo 2:1 en rouleau 4,8 mm av.rétreint L 100 m transparente
Non géré en stock
A commander
40.89 € HT 49.07 € TTC
Caractéristiques techniques
| Mode de pose | Rail din 15 mm |
| Couleur | Gris |
| Tension assignée (ue) | 500,0 V |
| Longueur | 30 mm |
| Température d'utilisation | 130,0 °C |
| Température d'utilisation | 130 °C |
| Classe d'inflammabilité du matériau isolant selon ul 94 | V0 |
| Largeur/dimension | 5,2 mm |
| Hauteur en cas de type de montage le plus bas possible | 34 mm |
| Plaque de fermeture requise | Oui |
| Finition raccordement électrique 1 | Raccordement à vis |
| Finition raccordement électrique 2 | Raccordement à vis |
| Nombre d'étages | 1,0 |
| Nombre de positions de serrage par étage | 2,0 |
| Étages reliés à l'intérieur | Non |
| Section de raccordement cable rigide | 4,0 mm² |
| Section de raccordement cable rigide | 4 mm² |
| Section de conducteur connectable à fil fin avec embout de câble | 2,5 mm² |
| Section de conducteur connectable à fil fin avec embout de câble | 2,5 mm² |
| Section de conducteur connectable à fil fin sans embout de câble | 2,5 mm² |
| Section de conducteur connectable à fil fin sans embout de câble | 0,2 mm² |
| Section de raccordement cable souple | 2,5 mm² |
| Section de raccordement cable souple | 2,5 mm² |
| Matériau du corps isolant | Thermoplastique |
| Position de raccordement | Latéral |
| Courant assigné in | 24,0 A |
| Finition antidéflagrante 'ex e' | Oui |
| Largeur | 5,2 mm |
| Hauteur | 34,0 mm |
| Profondeur | 30,0 mm |
