BORNE VISSEE, PASSANT, 2 POINTS, 16MM2,

Photo(s) non contractuelle(s)

BORNE VISSEE, PASSANT, 2 POINTS, 16MM2,

3.65 € HT 4.38 € TTC

Soit un prix unitaire de 3.65 € HT Soit un prix unitaire de 4.38 € TTC

Soit un total de 182.50 € HT Soit un total de 219.00 € TTC

Marque Schneider Electric

Référence NSYTRV162BL

EAN 3606480532139

Emballage : 50

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : Linergy
  • Nom du produit : TR
  • Type de produit ou de composant : Bornier
  • Nom abrégé d'appareil : TRV
  • Type de bornier : Passant
  • Nombre de points multiples de connexion : 1
  • Mode d'installation : Encliquetable
  • Section nominale : 16 mm²
  • Longueur : 55.5 mm
  • Couleur : Bleu
  • Infos fabricant : Lot de 50
Caractéristiques complémentaires :
  • Largeur : 12.2 mm
  • Hauteur : 55 mm
  • Mode de raccordement : 1 x borne à vis : en amont / 1 x borne à vis : en aval
  • Nombre de bornes : 2
  • Position du raccordement : Latérale
  • Nombre d'entrée mesure : 2
  • Section de câble : 1.5...25 mm², rigide / 1.5...25 mm², souple sans
  • Couple de serrage : 2.5...3 N.m
  • Longueur de dénudage des fils : 14 mm
  • Type d'outil : Raccordement : tournevis / Déconnection : tournevis
  • [ue] tension assignée d'emploi : 1000 V conformément à EN/IEC 60947-7-1 / 600 V UL / 600 V CSA / 690 V conformément à ATEX Exe II Ex II 2 GD
  • [ie] courant assigné d'emploi : 76 A conformément à EN/IEC 60947-7-1 / 85 A CSA / 73 A conformément à ATEX Exe II Ex II 2 GD / 85 A UL
  • Matière : Polyamide 6/6 (boîtier isolant)
  • Perte diélectrique : 0.01 à 1 MHz conformément à IEC 60250 / 0.01 à 1 MHz conformément à VDE 0303-T4
  • Constante diélectrique : 3.7 à 1 MHz
  • Résistivité : 10000 M'.m conformément à IEC 60093 / 10000 M'.m conformément à VDE 0303-T30
  • Résistance de surface : 1000 G' conformément à IEC 60093 / 1000 G' conformément à VDE 0303-T30
  • Résistance à ramper : 500 CTI (> 400 kB) conformément à IEC 60093 / 500 CTI (> 400 kB) conformément à VDE 0303-T30
  • Tenue à la flamme : V0, épaisseur0.8 mm conformément à UL 94
  • Masse du produit : 30 g
  • Compatibilité de gamme : Prisma - G / Prisma - P / Pragma / Prisma - PH / Prisma - Pack / Spacial / Kaedra / TeSys
  • Compatibilité produit : Enveloppes Spacial
Référence : SCHNSYTRV162BL (Schneider-Electric)

Schneider Electric

SCHAB1VV1635BL

bloc de jonction 16 mm2 bleu

Indisponible
Produit abandonné

Ils ont aussi acheté...

Schneider Electric

SCHNSYTRACE24

CLOISON EXTREMITE, 2 NIVE AUX, 4PTS, POUR

Non géré en stock
A commander

0.96 € HT 1.15 € TTC

Soit un total de 48.00 € HT Soit un total de 57.50 € TTC

Schneider Electric

SCHNSYTRAL210

Pont enfichable - 10 points - pour bornes 2,5mm² - rouge

Non géré en stock
A commander

2.76 € HT 3.31 € TTC

Soit un total de 27.60 € HT Soit un total de 33.10 € TTC

Schneider Electric

SCHNSYTRV162PE

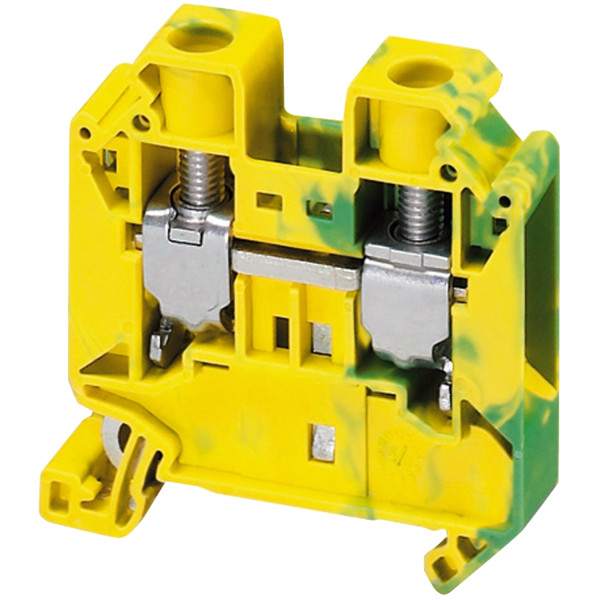

BORNE VISSEE, POUR CONDUC TEUR DE PROTECT

Non géré en stock
A commander

6.92 € HT 8.30 € TTC

Soit un total de 346.00 € HT Soit un total de 415.00 € TTC

Schneider Electric

SCHNSYTRV24D

BORNE VISSEE, 2 NIVEAUX, PASSANT, 4 POIN

Non géré en stock
A commander

2.04 € HT 2.45 € TTC

Soit un total de 102.00 € HT Soit un total de 122.50 € TTC

Schneider Electric

SCHNSYTRV42PE

BORNE VISSEE, POUR CONDUC TEUR DE PROTECT

Non géré en stock
A commander

2.93 € HT 3.52 € TTC

Soit un total de 146.50 € HT Soit un total de 176.00 € TTC

Schneider Electric

SCHNSYTRAL210GR

PONT ENFICHABLE, 10POINTS , POUR BORNES 2

Non géré en stock
A commander

6.36 € HT 7.63 € TTC

Soit un total de 63.60 € HT Soit un total de 76.30 € TTC

Les avis clients

Caractéristiques techniques

Mode de pose Profilé chapeau 35 mm
Couleur Bleu
Tension assignée (ue) 1000,0 V
Longueur 55,5 mm
Température d'utilisation -40,0 °C
Température d'utilisation -40 °C
Classe d'inflammabilité du matériau isolant selon ul 94 V0
Largeur/dimension 12,2 mm
Hauteur en cas de type de montage le plus bas possible 55 mm
Plaque de fermeture requise Oui
Finition raccordement électrique 1 Raccordement à vis
Finition raccordement électrique 2 Raccordement à vis
Nombre d'étages 1,0
Nombre de positions de serrage par étage 2,0
Étages reliés à l'intérieur Non
Section de raccordement cable rigide 25,0 mm²
Section de raccordement cable rigide 25 mm²
Section de conducteur connectable à fil fin avec embout de câble 16,0 mm²
Section de conducteur connectable à fil fin avec embout de câble 1,5 mm²
Section de conducteur connectable à fil fin sans embout de câble 16,0 mm²
Section de conducteur connectable à fil fin sans embout de câble 0,2 mm²
Section de raccordement cable souple 25,0 mm²
Section de raccordement cable souple 1,5 mm²
Matériau du corps isolant Thermoplastique
Position de raccordement Latéral
Courant assigné in 76,0 A
Finition antidéflagrante 'ex e' Oui
Largeur 12,2 mm
Hauteur 55,0 mm
Profondeur 55,5 mm
