Photo(s) non contractuelle(s)

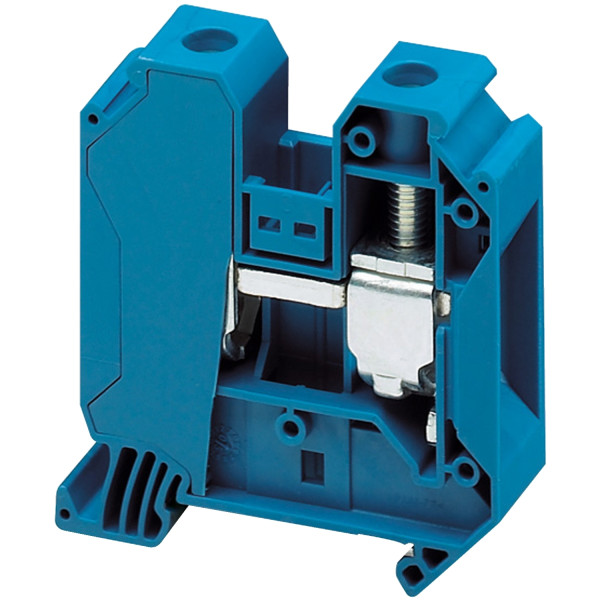

BORNE VISSEE, PASSANT, 2 POINTS, 35MM2,
3.81 € HT 4.57 € TTC
Soit un prix unitaire de 3.81 € HT Soit un prix unitaire de 4.57 € TTC
Soit un total de 190.50 € HT Soit un total de 228.50 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Réception à venir le 31/07/2024 + 200 pièces
Jusqu'à 9 points de fidélité en achetant ce produit
Description
Caractéristiques principales :
- Gamme : Linergy
- Nom du produit : TR
- Type de produit ou de composant : Bornier
- Nom abrégé d'appareil : TRV
- Type de bornier : Passant
- Nombre de points multiples de connexion : 1
- Mode d'installation : Encliquetable
- Section nominale : 35 mm²
- Longueur : 60.2 mm
- Couleur : Gris
Caractéristiques complémentaires :
- Largeur : 16 mm
- Hauteur : 65.7 mm
- Mode de raccordement : 1 x borne à vis : en amont / 1 x borne à vis : en aval
- Nombre de bornes : 2
- Position du raccordement : Latérale
- Nombre d'entrée mesure : 2
- Section de câble : 1.5...50 mm², souple sans / 1.5...50 mm², rigide
- Couple de serrage : 3.2...3.7 N.m
- Longueur de dénudage des fils : 18 mm
- Type d'outil : Raccordement : tournevis / Déconnection : tournevis
- [ue] tension assignée d'emploi : 1000 V conformément à EN/IEC 60947-7-1 / 600 V UL / 600 V CSA / 690 V conformément à ATEX Exe II Ex II 2 GD
- [ie] courant assigné d'emploi : 125 A conformément à EN/IEC 60947-7-1 / 150 A UL / 150 A CSA / 126 A conformément à ATEX Exe II Ex II 2 GD
- Matière : Polyamide 6/6 (boîtier isolant)
- Perte diélectrique : 0.01 à 1 MHz conformément à IEC 60250 / 0.01 à 1 MHz conformément à VDE 0303-T4
- Constante diélectrique : 3.7 à 1 MHz
- Résistivité : 10000 M'.m conformément à IEC 60093 / 10000 M'.m conformément à VDE 0303-T30
- Résistance de surface : 1000 G' conformément à IEC 60093 / 1000 G' conformément à VDE 0303-T30
- Résistance à ramper : 500 CTI (> 400 kB) conformément à IEC 60093 / 500 CTI (> 400 kB) conformément à VDE 0303-T30
- Tenue à la flamme : V0, épaisseur0.8 mm conformément à UL 94
- Masse du produit : 61 g
- Compatibilité de gamme : Prisma - G / Prisma - P / Pragma / Prisma - PH / Prisma - Pack / Spacial / Kaedra / TeSys
- Compatibilité produit : Enveloppes Spacial
Référence : SCHNSYTRV352 (Schneider-Electric)
Schneider Electric
SCHAB1VVN3535UGR
Schneider Electric - réf. SCHAB1VVN3535UGR abandonnée
Indisponible
Produit abandonné
Schneider Electric
SCHNSYTRAB1010

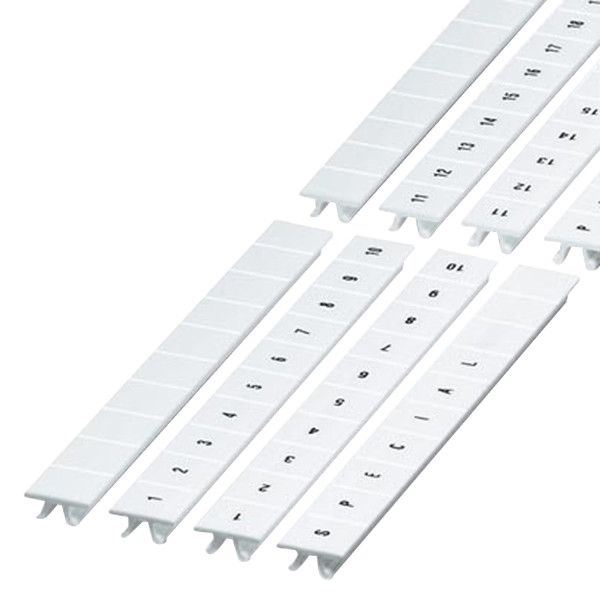

BARRETTE DE 10 REPERES EN CLIQUETABLE 10M
Non géré en stock
A commander
1.28 € HT 1.54 € TTC
Soit un total de 12.80 € HT Soit un total de 15.40 € TTC
Schneider Electric
SCHXB4BD21
Harmony bouton tournant noir Ø22 - à manette - 2 positions - 1F
5,0 (1)
En stock
19 produit(s) disponible(s)
12.68 € HT 15.22 € TTC
Schneider Electric
SCHXB4BG21
Harmony bouton tournant noir Ø22 - à clé Ronis 455 - 2 positions - 1F
En stock
2 produit(s) disponible(s)
35.38 € HT 42.46 € TTC
Schneider Electric
SCHNSYTRAB1040
BARRETTE DE 10 REPERES EN CLIQUETABLE 10M
Non géré en stock
A commander
1.12 € HT 1.34 € TTC
Soit un total de 11.20 € HT Soit un total de 13.40 € TTC
Caractéristiques techniques
| Mode de pose | Profilé chapeau 35 mm |
| Couleur | Gris |
| Tension assignée (ue) | 1000,0 V |
| Longueur | 60,2 mm |
| Température d'utilisation | 130,0 °C |
| Température d'utilisation | 130 °C |
| Classe d'inflammabilité du matériau isolant selon ul 94 | V0 |
| Largeur/dimension | 16 mm |
| Hauteur en cas de type de montage le plus bas possible | 65,7 mm |
| Plaque de fermeture requise | Oui |
| Finition raccordement électrique 1 | Raccordement à vis |
| Finition raccordement électrique 2 | Raccordement à vis |
| Nombre d'étages | 1,0 |
| Nombre de positions de serrage par étage | 2,0 |
| Étages reliés à l'intérieur | Non |
| Section de raccordement cable rigide | 50,0 mm² |
| Section de raccordement cable rigide | 1,5 mm² |
| Section de conducteur connectable à fil fin avec embout de câble | 50,0 mm² |
| Section de conducteur connectable à fil fin avec embout de câble | 1,5 mm² |
| Section de conducteur connectable à fil fin sans embout de câble | 50,0 mm² |
| Section de conducteur connectable à fil fin sans embout de câble | 50 mm² |
| Section de raccordement cable souple | 1,5 mm² |
| Section de raccordement cable souple | 1,5 mm² |
| Matériau du corps isolant | Thermoplastique |
| Position de raccordement | Latéral |
| Courant assigné in | 125,0 A |
| Finition antidéflagrante 'ex e' | Oui |
| Largeur | 16,0 mm |
| Hauteur | 65,7 mm |
| Profondeur | 60,2 mm |
