Photo(s) non contractuelle(s)
BORNE VISSEE, PASSANT, 2 POINTS, 70MM2,
24.91 € HT 29.89 € TTC
Soit un prix unitaire de 24.91 € HT Soit un prix unitaire de 29.89 € TTC
Soit un total de 249.10 € HT Soit un total de 298.90 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 59 points de fidélité en achetant ce produit
Schneider Electric
SCHNSYSDR200BD
R. DIN Symet. 7,5x35 2m perf.
En stock
4 produit(s) disponible(s)
11.54 € HT 13.85 € TTC
Soit un total de 23.08 € HT Soit un total de 27.70 € TTC
Schneider Electric
SCHNSYTRAAB35
BUTEE D-ARRET A ENCLIQUET ER SUR RAIL DIN
Non géré en stock
A commander
0.71 € HT 0.85 € TTC
Soit un total de 35.50 € HT Soit un total de 42.50 € TTC
Schneider Electric
SCHNSYTRAABV35
BUTEE D-ARRET A VISSER SU R RAIL DIN 35MM
Non géré en stock
A commander
1.14 € HT 1.37 € TTC
Soit un total de 57.00 € HT Soit un total de 68.50 € TTC
Schneider Electric
SCHNSYTRAL702

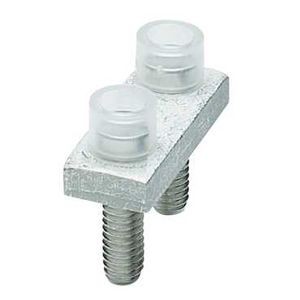

PONT VISABLE, 2PTS, POUR BORNE VISEE NSY
Non géré en stock
A commander
10.99 € HT 13.19 € TTC
Soit un total de 109.90 € HT Soit un total de 131.90 € TTC
Schneider Electric
SCHNSYTRASB4
SUPPORT PORTE-REPERES POU R BUTEE EXTREMI
Non géré en stock
A commander
0.61 € HT 0.73 € TTC
Soit un total de 61.00 € HT Soit un total de 73.00 € TTC
Schneider Electric
SCHNSYTRV702BL

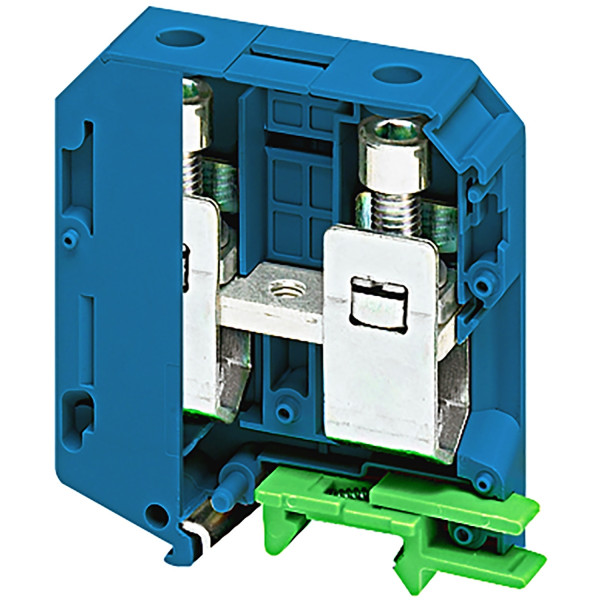

Borne Vissee, Passant, 2 Points, 70mm2,
Non géré en stock
A commander
36.57 € HT 43.88 € TTC
Soit un total de 365.70 € HT Soit un total de 438.80 € TTC
Description
Caractéristiques principales :- Gamme : Linergy
- Nom du produit : TR
- Type de produit ou de composant : Bornier
- Nom abrégé d'appareil : TRV
- Type de bornier : Passant
- Nombre de points multiples de connexion : 1
- Mode d'installation : Encliquetable
- Section nominale : 70 mm²
- Longueur : 70.5 mm
- Couleur : Gris
- Infos fabricant : Lot de 10
- Largeur : 20.3 mm
- Hauteur : 87.5 mm
- Mode de raccordement : 1 x borne à vis : en amont / 1 x borne à vis : en aval
- Nombre de bornes : 2
- Position du raccordement : Latérale
- Nombre d'entrée mesure : 1
- Section de câble : 16...95 mm², rigide / 25...70 mm², souple sans
- Couple de serrage : 8...10 N.m
- Longueur de dénudage des fils : 24 mm
- Type d'outil : Raccordement : tournevis / Déconnection : tournevis
- [ue] tension assignée d'emploi : 1000 V conformément à EN/IEC 60947-7-1 / 600 V UL / 1000 V CSA
- [ie] courant assigné d'emploi : 192 A conformément à EN/IEC 60947-7-1 / 192 A UL / 192 A CSA
- Matière : Polyamide 6/6 (boîtier isolant)
- Perte diélectrique : 0.01 à 1 MHz conformément à IEC 60250 / 0.01 à 1 MHz conformément à VDE 0303-T4
- Constante diélectrique : 3.7 à 1 MHz
- Résistivité : 10000 M'.m conformément à IEC 60093 / 10000 M'.m conformément à VDE 0303-T30
- Résistance de surface : 1000 G' conformément à IEC 60093 / 1000 G' conformément à VDE 0303-T30
- Résistance à ramper : 500 CTI (> 400 kB) conformément à IEC 60093 / 500 CTI (> 400 kB) conformément à VDE 0303-T30
- Tenue à la flamme : V0, épaisseur0.8 mm conformément à UL 94
- Masse du produit : 195 g
- Compatibilité de gamme : Prisma - G / Prisma - P / Pragma / Prisma - PH / Prisma - Pack / Spacial / Kaedra / TeSys
- Compatibilité produit : Enveloppes Spacial
Schneider Electric
SCHAB1VVN7035UGR
Schneider Electric - réf. SCHAB1VVN7035UGR abandonnée
Indisponible
Produit abandonné
Caractéristiques techniques
| Mode de pose | Profilé chapeau 35 mm |
| Couleur | Gris |
| Tension assignée (ue) | 1000,0 V |
| Longueur | 70,5 mm |
| Température d'utilisation | 130,0 °C |
| Température d'utilisation | -40 °C |
| Classe d'inflammabilité du matériau isolant selon ul 94 | V0 |
| Largeur/dimension | 20,3 mm |
| Hauteur en cas de type de montage le plus bas possible | 87,5 mm |
| Plaque de fermeture requise | Non |
| Finition raccordement électrique 1 | Raccordement à vis |
| Finition raccordement électrique 2 | Raccordement à vis |
| Nombre d'étages | 1,0 |
| Nombre de positions de serrage par étage | 2,0 |
| Étages reliés à l'intérieur | Non |
| Section de raccordement cable rigide | 95,0 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Section de conducteur connectable à fil fin avec embout de câble | 70,0 mm² |
| Section de conducteur connectable à fil fin avec embout de câble | 25 mm² |
| Section de conducteur connectable à fil fin sans embout de câble | 70,0 mm² |
| Section de raccordement cable souple | 70,0 mm² |
| Section de raccordement cable souple | 70 mm² |
| Matériau du corps isolant | Thermoplastique |
| Position de raccordement | Latéral |
| Courant assigné in | 192,0 A |
| Finition antidéflagrante 'ex e' | Oui |
| Largeur | 20,3 mm |
| Hauteur | 87,5 mm |
| Profondeur | 70,5 mm |
