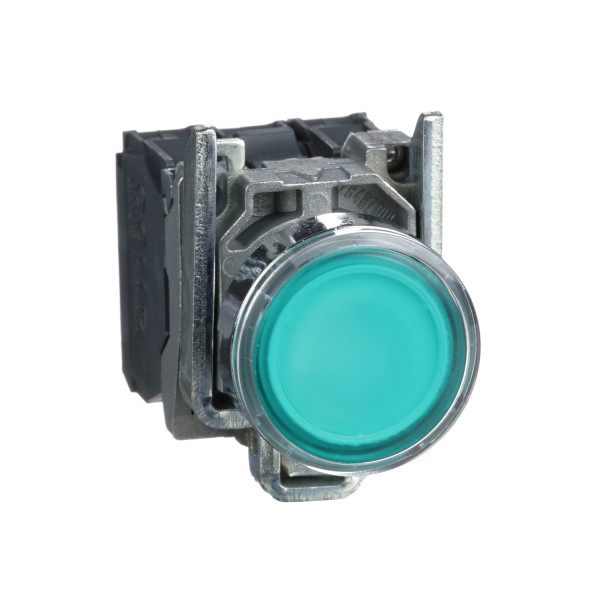

Bouton poussoir Lumineux LED Harmony XB4 – 1F+1O – Vert – Ø22 mm – 24V AC/DC

Description

Le poussoir lumineux vert Harmony XB4, référence XB4BW33B5 de Schneider Electric, est conçu pour offrir une interface utilisateur fiable et durable dans divers environnements industriels. Doté d'un mécanisme à ressort pour un retour automatique, il est alimenté en 24V AC/DC et utilise une LED intégrée universelle pour une indication lumineuse claire. Sa construction en métal avec une façade affleurante de 22 mm assure une robustesse optimale et une intégration harmonieuse sur les panneaux de commande.

Caractéristiques principales :

• Gamme de produits : Harmony XB4
• Type de produit ou de composant : Bouton-poussoir lumineux complet
• Nom abrégé d'appareil : XB4
• Matériau de la collerette : Métal plaqué chrome
• Matière de l'embase de fixation : Zamak
• Diamètre de fixation : 22 mm
• Vente par quantité indivisible : 1
• Forme de la tête de l'unité de signalisation : Rond
• Type d'unité de commande : Rappel à ressort
• Profil de l'unité de commande : Vert affleurant
• Info supplémentaire de l'unité de commande : Avec lentille normale
• Description des contacts : 1 ''O'' + 1 ''F''
• Fonctionnement des contacts : À action dépendante
• Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1
• Source lumineuse : LED protégée
• Culot de lampe : DEL integral
• [us] tension d'alimentation : 24 V AC/DC, 50/60 Hz

Caractéristiques complémentaires :

• Hauteur : 47 mm
• Largeur : 30 mm
• Profondeur : 57 mm

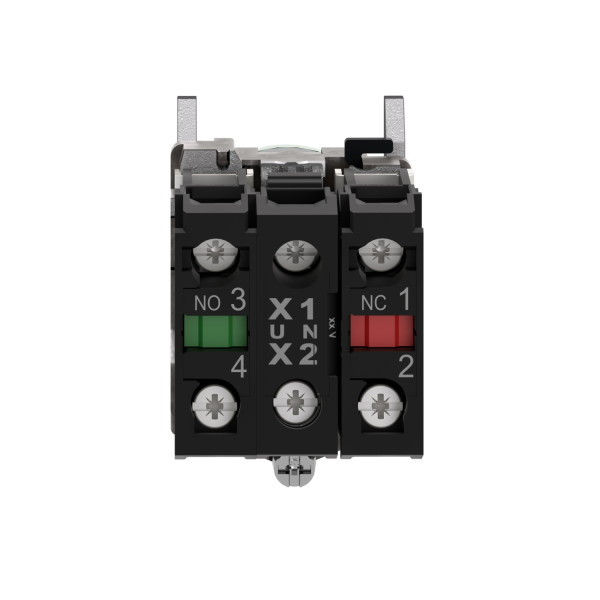

• Description des bornes iso n°1 : (13-14)NO / (21-22)NC
• Masse du produit : 0.097 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
• Utilisation des contacts : Contacts standards
• Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
• Course d'actionnement : 1.5 mm (état électrique modifié par ''O'') / 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
• Force d'actionnement : 3.5 N (état électrique modifié par ''O'') / 3.8 N
• Durée de vie mécanique : 5000000 cycle
• Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
• Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
• Matériau des contacts : Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
• [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
• [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
• Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
• Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
• Type de signalisation : Fixe
• Limites de la tension d'alimentation : 19.2...30 V DC / 21.6...26.4 V AC
• Consommation électrique : 18 mA
• Durée de vie : 100000 H à la tension nominale et à 25 °C
• Tenue aux ondes de choc : 1 kV conformément à IEC 61000-4-5

Référence : SCHXB4BW33B5 (Schneider-Electric)

Ancien produit : Telemecanique XB4BW33B5
