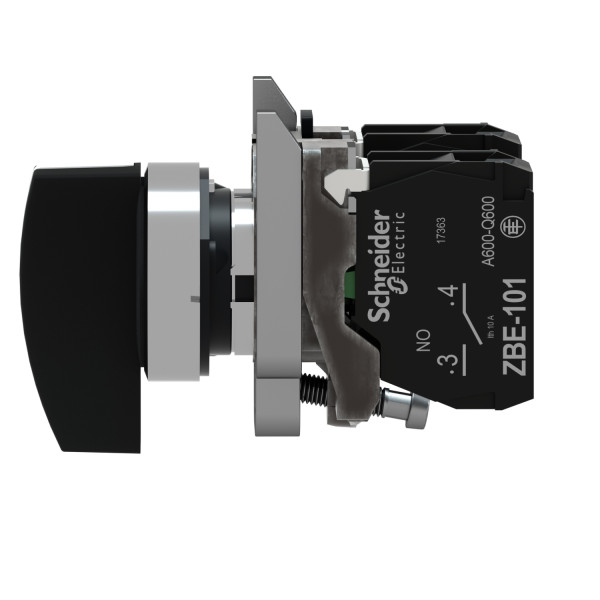

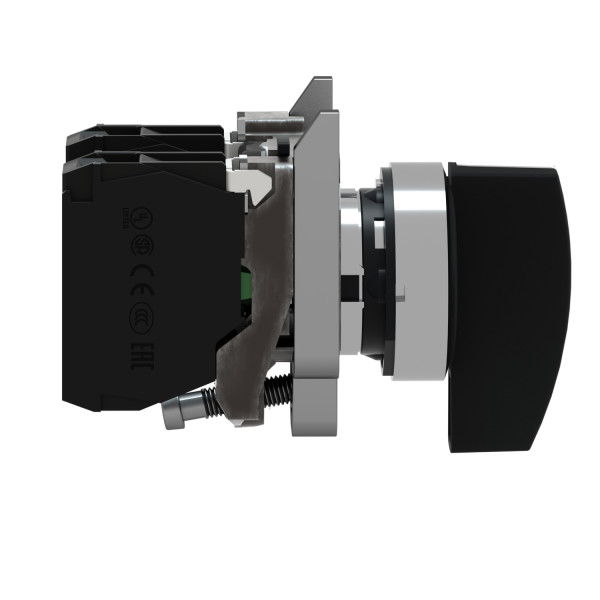

Harmony bouton tournant noir Ø22 - à crosse - 3 positions - 2F
Harmony bouton tournant noir Ø22 - à crosse - 3 positions - 2F
Harmony bouton tournant noir Ø22 - à crosse - 3 positions - 2F
Harmony bouton tournant noir Ø22 - à crosse - 3 positions - 2F

Photo(s) non contractuelle(s)

Harmony bouton tournant noir Ø22 - à crosse - 3 positions - 2F

19.64 € HT 23.57 € TTC

Marque Schneider Electric

Référence XB4BJ33

EAN 3389110887105

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XB4
  • Type de produit ou de composant : Bouton-tournant complet
  • Nom abrégé d'appareil : XB4
  • Matériau de la collerette : Métal plaqué chrome
  • Matière de l'embase de fixation : Zamak
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 1
  • Forme de la tête de l'unité de signalisation : Rond
  • Type d'unité de commande : Position maintenue
  • Profil de l'unité de commande : Noir manette longue
  • Positions de l'unité de commande : 3 positions de +/- 45°
  • Description des contacts : 2 "F"
  • Fonctionnement des contacts : À action dépendante
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
Caractéristiques complémentaires :
  • Hauteur : 48 mm
  • Largeur : 30 mm
  • Profondeur : 68 mm

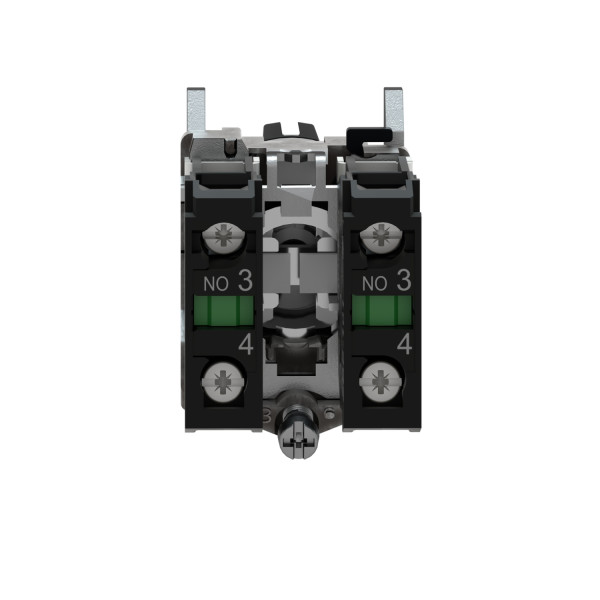

  • Description des bornes iso n°1 : (13-14)NO / (23-24)NO
  • Masse du produit : 0.105 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • Utilisation des contacts : Contacts standards
  • Ouverture positive : Sans ouverture positive
  • Couple de fonctionnement : 0.14 N.m (état électrique modifié par ''F'')
  • Durée de vie mécanique : 1000000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
  • [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Référence : SCHXB4BJ33 (Schneider-Electric)

Ancien produit : Telemecanique XB4BJ33

Schneider Electric

SCHXB2BJ33

BOUTON TOURNANT

Indisponible
Produit abandonné

Ils ont aussi acheté...

Legrand

LEG022507

Interrupteur sectionneur Vistop - 32 A - 4P - cde latérale droite - poignée noire

Non géré en stock
A commander

109.73 € HT 131.68 € TTC

Legrand

LEG004850

Bornier de répartition isolé IP2X phase - 4 connexions 1,5mm² à 16mm²- noir - longueur 47mm

5,0 (4)

En stock
36 produit(s) disponible(s)

3.13 € HT 3.76 € TTC

Legrand

LEG069731

Prise de courant 2p+T avec éclips de protection Legrand Plexo complet saillie gris - 16 A

4,9 (22)

En stock
1626 produit(s) disponible(s)

5.75 € HT 6.90 € TTC

-5%

Schneider Electric

SCHGVAN11

Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F

5,0 (1)

En stock
25 produit(s) disponible(s)

4.92 € HT 5.90 € TTC

4.67 € HT 5.60 € TTC

-21%

Schneider Electric

SCHXB4BS8445

Harmony arrêt d'urgence rouge Ø22 tête Ø 40 tourner pourdéverrouiller 1O+1F

5,0 (2)

En stock
15 produit(s) disponible(s)

15.75 € HT 18.90 € TTC

12.50 € HT 15.00 € TTC

Schneider Electric

SCHXB5AVB1

Harmony voyant rond Ø22 - IP66 - blanc - LED intégrée - 24V

Non géré en stock
A commander

11.48 € HT 13.78 € TTC

Les avis clients

Caractéristiques techniques

Diamètre de trou 22,5 mm
Couleur du bouton Noir
Nombre de positions de commutation 3
Adapté à l'éclairage Non
À rappel Non
Couleur de bague frontale Chrome
Finition du raccordement électrique Raccordement à vis
Source lumineuse fournie Non
Avec bague frontale Oui
Fonction de commutation encliquetable Oui
Indice de protection (ip) Ip67/ip69
Matériau de la bague frontale Métal
Finition de l'élément d'actionnement Poignée tournante longue
Nombre de contacts en tant que contacts à fermeture 2
Degré de protection (nema) 13
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant qu'inverseurs 0
