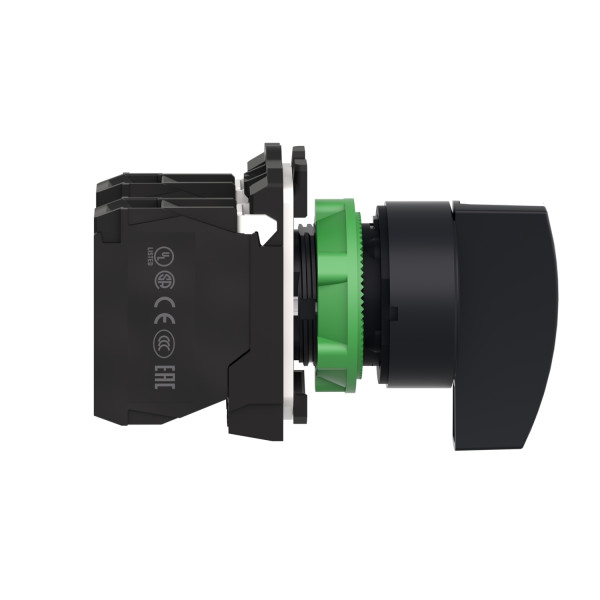

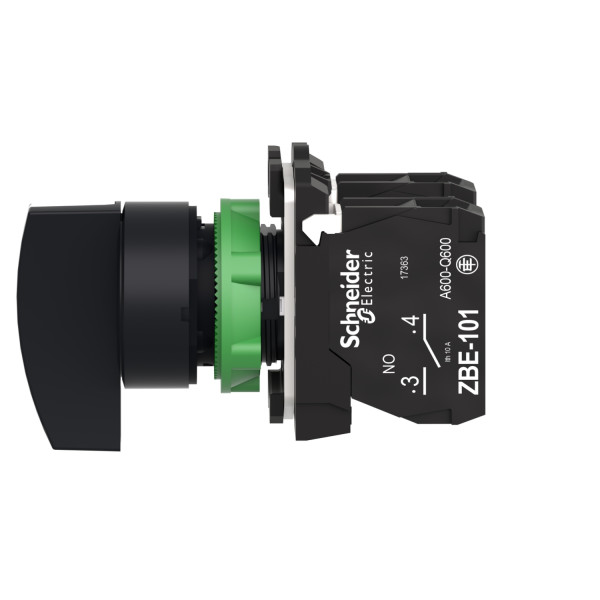

Harmony bouton tournant noir Ø22 - à crosse - 3 positions - 2F

Description

• Gamme de produits : Harmony XB5
• Type de produit ou de composant : Bouton-tournant complet
• Nom abrégé d'appareil : XB5
• Matériau de la collerette : Plastique
• Diamètre de fixation : 22 mm
• Vente par quantité indivisible : 1
• Forme de la tête de l'unité de signalisation : Rond
• Type d'unité de commande : Rappel à ressort vers le centre
• Profil de l'unité de commande : Noir manette longue
• Positions de l'unité de commande : 3 positions de +/- 45°
• Description des contacts : 2 "F"
• Fonctionnement des contacts : À action dépendante
• Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1

• Hauteur : 48 mm
• Largeur : 30 mm
• Profondeur : 70 mm

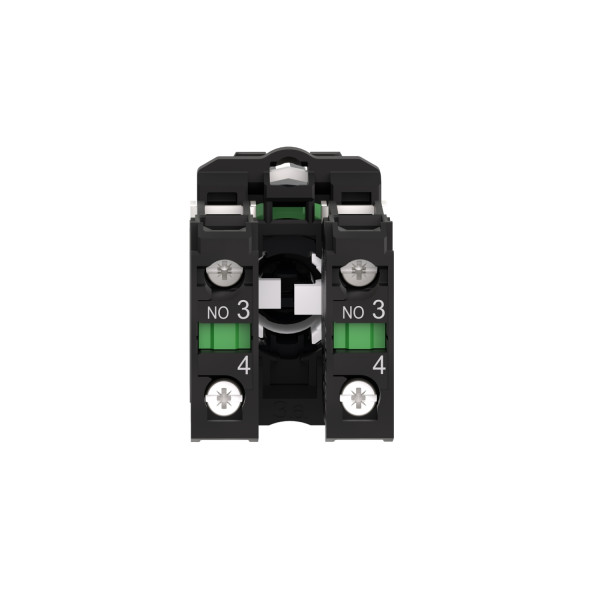

• Description des bornes iso n°1 : (13-14)NO
• Masse du produit : 0.053 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
• Utilisation des contacts : Contacts standards
• Ouverture positive : Sans ouverture positive
• Couple de fonctionnement : 0.14 N.m (état électrique modifié par ''F'')
• Durée de vie mécanique : 1000000 cycle
• Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
• Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
• Matériau des contacts : Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
• [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
• [ie] courant assigné d'emploi : Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1
• Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
• Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
