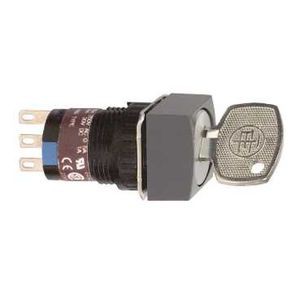

bouton tournant noir diam 16 à serrure dépassant 2 positions 2OF
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : Harmony XB6E
- Type de produit ou de composant : Bouton-tournant monolithique
- Nom abrégé d'appareil : XB6E
- Matériau de la collerette : Plastique
- Diamètre de fixation : 16 mm
- Vente par quantité indivisible : 5
- Forme de la tête de l'unité de signalisation : Carré
- Type d'unité de commande : Position maintenue
- Profil de l'unité de commande : Bouton-tournant à clé
- Positions de l'unité de commande : 2 positions
- Numéro de clé : 132
- Position de retrait de la clé : Dans toutes les positions
- Description des contacts : 2 ''OF''
- Fonctionnement des contacts : À action brusque
- Mode de raccordement : Insulated faston : 2,8 x 0,5 mm / Fast connector socket / Solder terminal, clamping connection <= 0.75 mm² / AWG 19 min
- Matériau des contacts : Argent à dorure superficielle
- Masse du produit : 0.02 kg
- Catégorie de surtension : II conformément à IEC 60536
- Marquage : CE
- Durée de vie mécanique : 250000 cycle
- Couple de serrage : 0.6...1 N.m
- Résistance de contact : < 50 mOhm pour 1/6 V
- Protection contre les courts-circuits : 2 A par gG cartouche fusible
- [ith] courant thermique conventionnel : 5 A / 3 A avec fast connector socket
- [ie] courant assigné d'emploi : 1.5 A à 120 V, AC-12 conformément à EN/IEC 60947-5-1 / 0,0416666666666667 à 240 V, AC-12 conformément à EN/IEC 60947-5-1 / 0.7 A à 240 V, AC-13 conformément à EN/IEC 60947-5-1 / 0,0416666666666667 à 120 V, AC-13 conformément à EN/IEC 60947-5-1 / 0,0416666666666667 à 24 V, DC-12 conformément à EN/IEC 60947-5-1 / 0.7 A à 24 V, DC-13 conformément à EN/IEC 60947-5-1 / 0.2 A à 125 V, DC-12 conformément à EN/IEC 60947-5-1 / 0.15 A à 125 V, DC-13 conformément à EN/IEC 60947-5-1
- Durée de vie électrique : 100000 cycle AC, 0.7 A - 220 V conformément à EN/IEC 60947-5-1 appendix C
Ancien produit : Telemecanique XB6ECG222P
Caractéristiques techniques
Diamètre de trou | 16,2 mm |
Couleur du bouton | Noir |
Nombre de positions de commutation | 2 |
Adapté à l'éclairage | Non |
À rappel | Non |
Couleur de bague frontale | Noir |
Finition du raccordement électrique | Raccordement par fiche plate |
Indice de protection (ip) | Ip65 |
Source lumineuse fournie | Non |
Matériau de la bague frontale | Plastique |
Avec bague frontale | Oui |
Finition de l'élément d'actionnement | Clé |
Fonction de commutation encliquetable | Oui |
Nombre de contacts en tant que contacts à fermeture | 2 |
