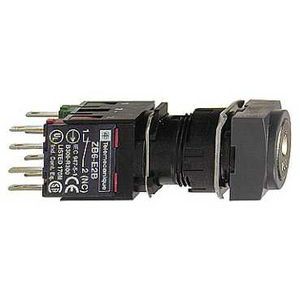

Photo(s) non contractuelle(s)
bouton tournant noir diam 16 à serrure 3 positions 1O plus 1F
67.16 € HT 80.59 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 18-23 jours Délai estimatif
Jusqu'à 161 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XB6
- Type de produit ou de composant : Bouton-tournant complet
- Nom abrégé d'appareil : XB6
- Matériau de la collerette : Plastique
- Diamètre de fixation : 16 mm
- Vente par quantité indivisible : 1
- Position de montage : Toutes positions
- Forme de la tête de l'unité de signalisation : Carré
- Type d'unité de commande : Position maintenue
- Profil de l'unité de commande : Bouton-tournant à clé
- Positions de l'unité de commande : 3 positions de 70°
- Type de serrure à clé : Ronis 200
- Position de retrait de la clé : Dans toutes les positions
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action dépendante
- Largeur hors tout cao : 18 mm
- Hauteur hors tout cao : 18 mm
- Profondeur hors tout cao : 80 mm
- Description des bornes iso n°1 : (13-14)NO / (21-22)NC
- Masse du produit : 0.036 kg
- Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
- Durée de vie mécanique : 200000 cycle
- Mode de raccordement : Connecteurs Faston(2,8 x 0,5 mm)
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 6 A cartouche fusible type gG
- [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1
- [ie] courant assigné d'emploi : 0,125 à 120 V, AC-15, B300 conformément à EN/IEC 60947-5-1 / 1.5 A à 240 V, AC-15, B300 conformément à EN/IEC 60947-5-1 / 0.1 A à 250 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.22 A à 125 V, DC-13, R300 conformément à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15 à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13 à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 : ' = 10exp(-8) à 5 V, 1 mA avec niveau de confiance de 90% conformément à EN 60947-5-4
Ancien produit : Telemecanique XB6CGH5B
Caractéristiques techniques
| Diamètre de trou | 16,2 mm |
| Couleur du bouton | Noir |
| Nombre de positions de commutation | 3,0 |
| Adapté à l'éclairage | Non |
| À rappel | Non |
| Couleur de bague frontale | Noir |
| Finition du raccordement électrique | Raccordement par fiche plate |
| Indice de protection (ip) | Ip65/ip67 |
| Source lumineuse fournie | Non |
| Matériau de la bague frontale | Plastique |
| Avec bague frontale | Oui |
| Finition de l'élément d'actionnement | Clé |
| Fonction de commutation encliquetable | Oui |
| Nombre de contacts en tant que contacts à ouverture | 1,0 |
| Nombre de contacts en tant que contacts à fermeture | 1,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
| Degré de protection (nema) | Autre |
