Harmony bouton-tournant - Ø22 - noir - à manette - 2 positions - 1O+1F
Harmony bouton-tournant - Ø22 - noir - à manette - 2 positions - 1O+1F
Harmony bouton-tournant - Ø22 - noir - à manette - 2 positions - 1O+1F
Harmony bouton-tournant - Ø22 - noir - à manette - 2 positions - 1O+1F

Photo(s) non contractuelle(s)

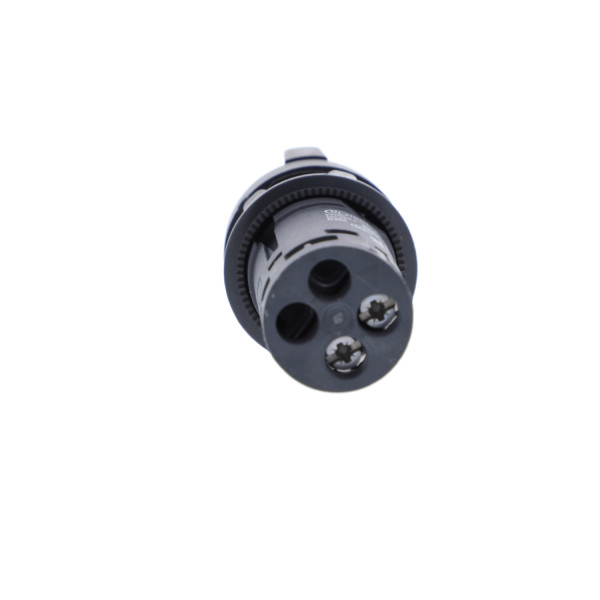

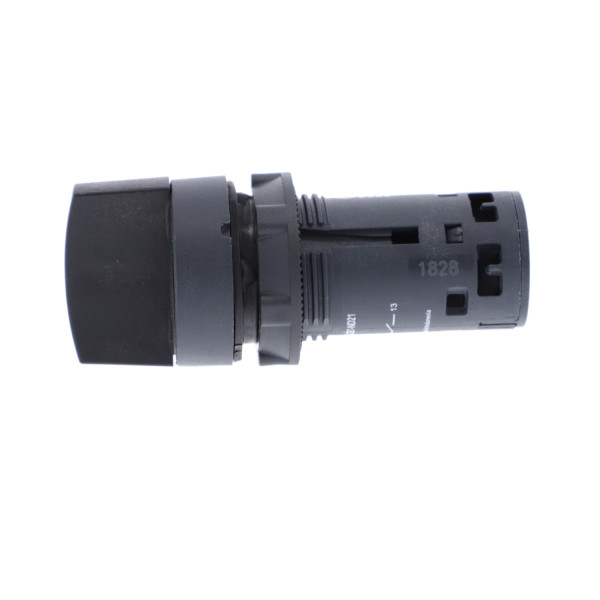

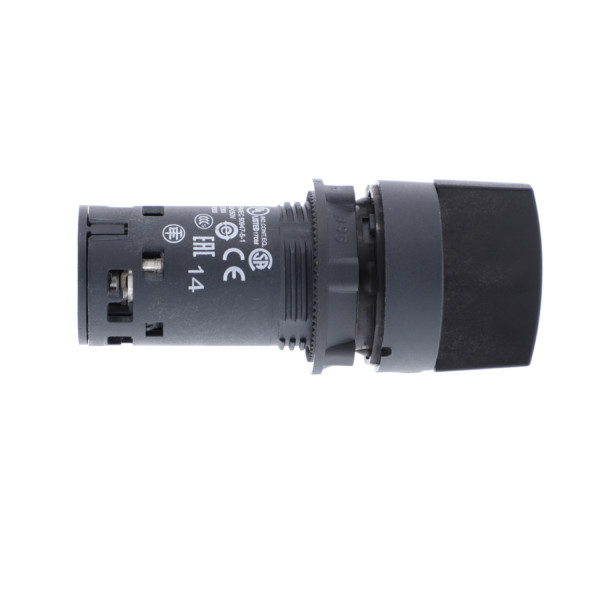

Harmony bouton-tournant - Ø22 - noir - à manette - 2 positions - 1O+1F

11.79 € HT 14.15 € TTC

Soit un prix unitaire de 11.79 € HT Soit un prix unitaire de 14.15 € TTC

Soit un total de 117.90 € HT Soit un total de 141.50 € TTC

Marque Schneider Electric

Référence XB7ND25

EAN 3606480470257

Emballage : 10

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XB7
  • Type de produit ou de composant : Bouton-tournant monolithique
  • Nom abrégé d'appareil : XB7
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 10
  • Masse du produit : 0.026 kg
  • Degré de protection ip : IP20 (face arrière) conformément à IEC 60529 / IP65 (face avant) conformément à IEC 60529
  • Forme de la tête de l'unité de signalisation : Rond
  • Type d'unité de commande : Position maintenue
  • Profil de l'unité de commande : Noir
  • Positions de l'unité de commande : 2 position 90°
  • Description des contacts : 1 ''O'' + 1 ''F''
  • Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
Caractéristiques complémentaires :
  • Largeur hors tout cao : 29 mm
  • Hauteur hors tout cao : 29 mm
  • Profondeur hors tout cao : 68.5 mm
  • Description des bornes iso n°1 : (13-14)NO / (21-22)NC
  • Montage de l'appareil : Trou de fixation: Ø 22.5 mm (22,3 +0.4/0) conformément à EN/IEC 60947-1
  • Entraxe de fixation : >= 30 x 40 mm sur support, métal, épaisseur: 1...6 mm / >= 30 x 40 mm sur support, plastique, épaisseur: 2...6 mm
  • Mode de fixation : Écrou de fixation couple recommandé: 2.2 N.m (+/- 0.2 N.m)
  • Fonctionnement des contacts : À action dépendante
  • Durée de vie mécanique : 300000 cycle
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0.34...2 x 2.5 mm² sans embout conformément à EN/IEC 60947-1
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal tête compatible avec JIS N°1 tournevis / Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Protection contre les courts-circuits : 4 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
  • [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1
  • [ie] courant assigné d'emploi : 0.1 A à 250 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.22 A à 125 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.3 A à 240 V, AC-14, D300 conformément à EN/IEC 60947-5-1 / 0.6 A à 120 V, AC-14, D300 conformément à EN/IEC 60947-5-1
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 17 V, 5 mA conformément à IEC 60947-5-4
Référence : SCHXB7ND25 (Schneider-Electric)

Schneider Electric

SCHXB7ED25

bouton tournant noir diam 22 à manette 2 positions 1O plus 1F

Indisponible
Produit abandonné

Les avis clients

Caractéristiques techniques

Diamètre de trou 22,5 mm
Couleur du bouton Noir
Nombre de positions de commutation 2,0
Adapté à l'éclairage Non
À rappel Non
Couleur de bague frontale Noir
Finition du raccordement électrique Raccordement à vis
Indice de protection (ip) Ip65/ip67
Source lumineuse fournie Non
Matériau de la bague frontale Plastique
Avec bague frontale Oui
Finition de l'élément d'actionnement Bouton rotatif
Fonction de commutation encliquetable Oui
Nombre de contacts en tant que contacts à ouverture 1,0
Nombre de contacts en tant que contacts à fermeture 1,0
Degré de protection (nema) 12
Nombre de contacts en tant qu'inverseurs 0,0
