Photo(s) non contractuelle(s)

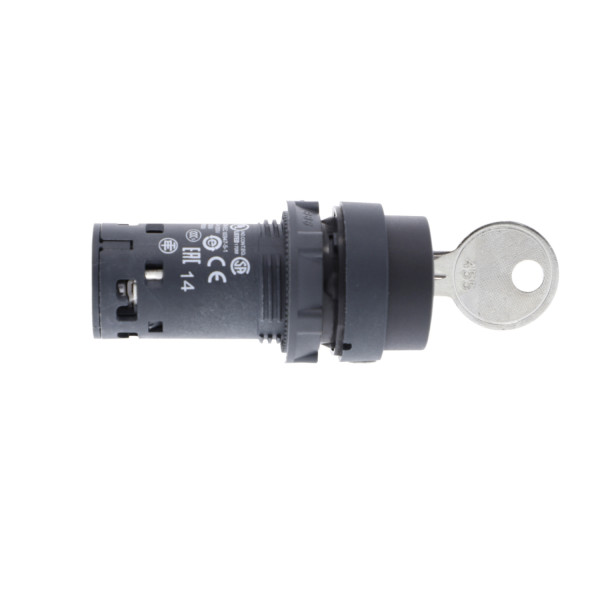

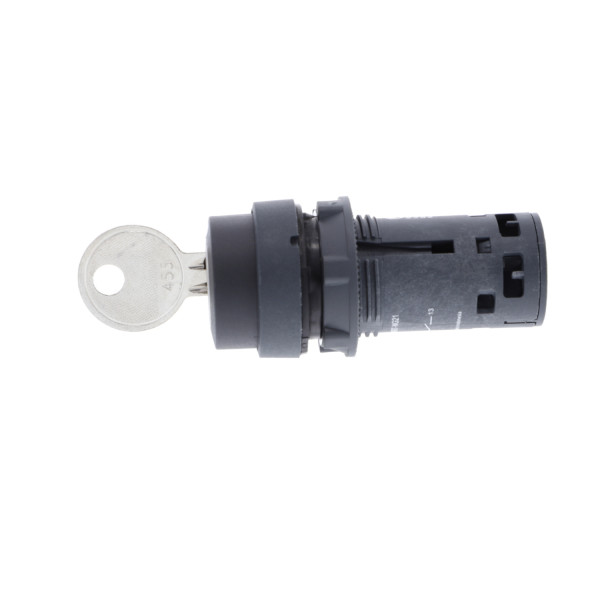

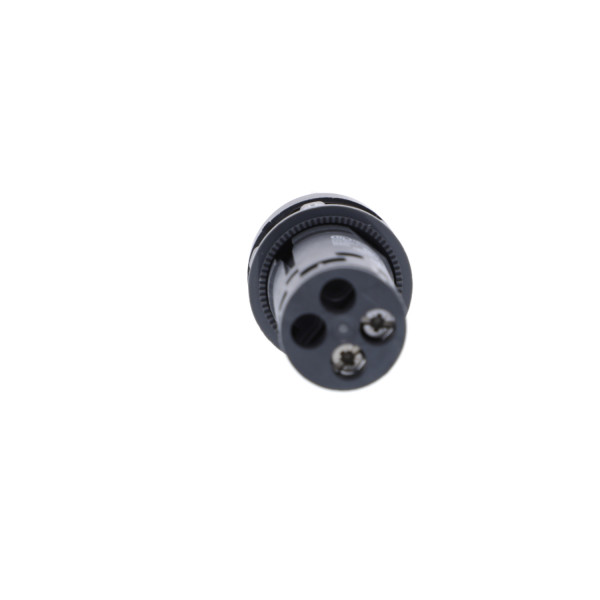

Harmony bouton-tournant - Ø22 - noir - à clé - 3 positions - 2F
26.98 € HT 32.38 € TTC
Soit un prix unitaire de 26.98 € HT Soit un prix unitaire de 32.38 € TTC
Soit un total de 269.80 € HT Soit un total de 323.80 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 64 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XB7
- Type de produit ou de composant : Bouton-tournant monolithique
- Nom abrégé d'appareil : XB7
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 10
- Masse du produit : 0.05 kg
- Degré de protection ip : IP20 (face arrière) conformément à IEC 60529 / IP65 (face avant) conformément à IEC 60529
- Forme de la tête de l'unité de signalisation : Rond
- Type d'unité de commande : Position maintenue
- Positions de l'unité de commande : 3 positions de +/- 45°
- Type de serrure à clé : Ronis 455
- Position de retrait de la clé : Au milieu
- Description des contacts : 2 "F"
- Ouverture positive : Sans ouverture positive
- Largeur hors tout cao : 29 mm
- Hauteur hors tout cao : 29 mm
- Profondeur hors tout cao : 83 mm
- Description des bornes iso n°1 : (13-14)NO / (23-24)NO
- Montage de l'appareil : Trou de fixation: Ø 22.5 mm (22,3 +0.4/0) conformément à EN/IEC 60947-1
- Entraxe de fixation : >= 30 x 40 mm sur support, métal, épaisseur: 1...6 mm / >= 30 x 40 mm sur support, plastique, épaisseur: 2...6 mm
- Mode de fixation : Écrou de fixation couple recommandé: 2.2 N.m (+/- 0.2 N.m)
- Fonctionnement des contacts : À action dépendante
- Durée de vie mécanique : 300000 cycle
- Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0.34...2 x 2.5 mm² sans embout conformément à EN/IEC 60947-1
- Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
- Forme de la tête de vis : Transversal tête compatible avec JIS N°1 tournevis / Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
- Protection contre les courts-circuits : 4 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1
- [ie] courant assigné d'emploi : 0.1 A à 250 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.22 A à 125 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.3 A à 240 V, AC-14, D300 conformément à EN/IEC 60947-5-1 / 0.6 A à 120 V, AC-14, D300 conformément à EN/IEC 60947-5-1
- Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 17 V, 5 mA conformément à IEC 60947-5-4
Schneider Electric
SCHXB7EG33
bouton tournant noir diam 22 à serrure 3 positions 2F
Indisponible
Produit abandonné
Caractéristiques techniques
| Diamètre de trou | 22,5 mm |
| Couleur du bouton | Noir |
| Nombre de positions de commutation | 3,0 |
| Adapté à l'éclairage | Non |
| À rappel | Non |
| Couleur de bague frontale | Noir |
| Finition du raccordement électrique | Raccordement à vis |
| Indice de protection (ip) | Ip65/ip67 |
| Source lumineuse fournie | Non |
| Matériau de la bague frontale | Plastique |
| Avec bague frontale | Oui |
| Finition de l'élément d'actionnement | Clé |
| Fonction de commutation encliquetable | Oui |
| Nombre de contacts en tant que contacts à fermeture | 2,0 |
| Degré de protection (nema) | 12 |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
