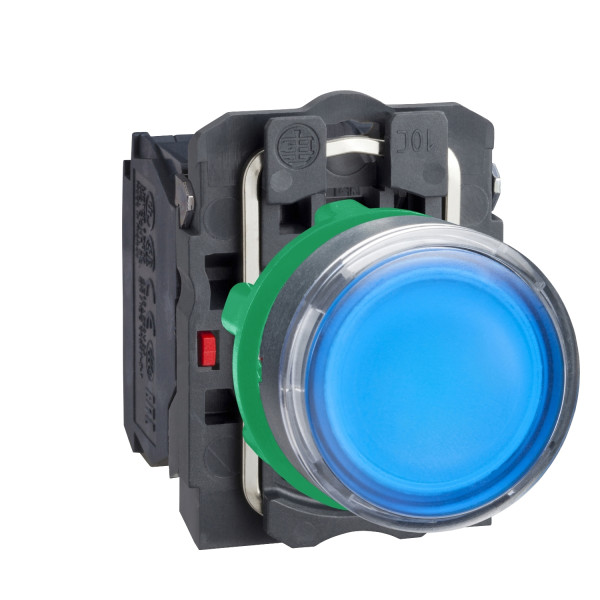

Harmony bt-pous lumineux bleu Ø22 - impulsion - 24V - 1O+1F

Description

• Gamme de produits : Harmony XB5
• Type de produit ou de composant : Bouton-poussoir lumineux complet
• Nom abrégé d'appareil : XB5
• Matériau de la collerette : Plastique
• Matière de l'embase de fixation : Plastique
• Diamètre de fixation : 22 mm
• Vente par quantité indivisible : 1
• Forme de la tête de l'unité de signalisation : Rond
• Type d'unité de commande : Rappel à ressort
• Profil de l'unité de commande : Bleu affleurant non marqué
• Info supplémentaire de l'unité de commande : Avec lentille normale
• Description des contacts : 1 ''O'' + 1 ''F''
• Fonctionnement des contacts : À action dépendante
• Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1
• Source lumineuse : LED protégée
• Culot de lampe : DEL integral
• [us] tension d'alimentation : 24 V AC/DC, 50/60 Hz

• Hauteur : 42 mm
• Largeur : 30 mm
• Profondeur : 57 mm

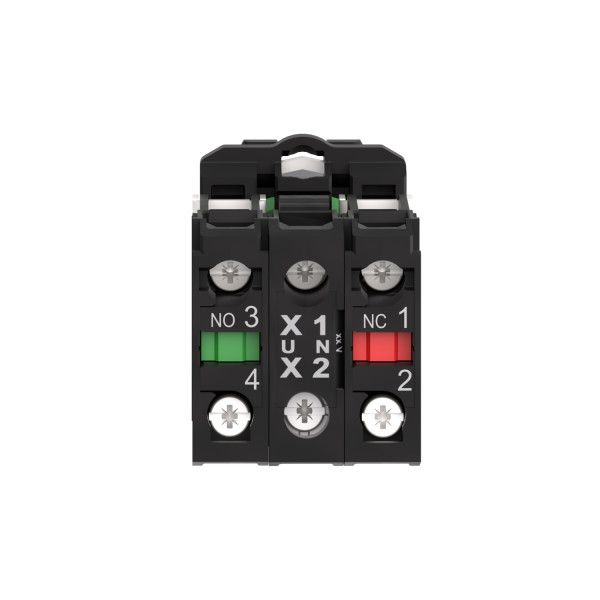

• Description des bornes iso n°1 : (13-14)NO / (21-22)NC
• Masse du produit : 0.056 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
• Utilisation des contacts : Contacts standards
• Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
• Course d'actionnement : 1.5 mm (état électrique modifié par ''O'') / 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
• Force d'actionnement : 3.5 N (état électrique modifié par ''O'') / 3.8 N
• Durée de vie mécanique : 5000000 cycle
• Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
• Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
• Matériau des contacts : Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
• [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
• [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
• Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
• Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
• Type de signalisation : Fixe
• Limites de la tension d'alimentation : 19.2...30 V DC / 21.6...26.4 V AC
• Consommation électrique : 18 mA
• Durée de vie : 100000 H à la tension nominale et à 25 °C
• Tenue aux ondes de choc : 1 kV conformément à IEC 61000-4-5
