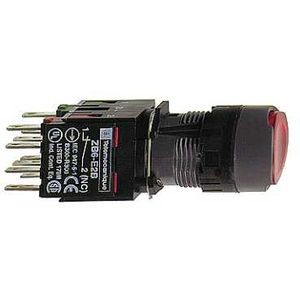

boutonpoussoir lumineux rouge diam 16 à accrochage affleurant 24 V 1O

Photo(s) non contractuelle(s)

boutonpoussoir lumineux rouge diam 16 à accrochage affleurant 24 V 1O

Marque Schneider Electric

Référence XB6AF4B2B

EAN 3389110763980

Commande min. 1

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XB6
  • Type de produit ou de composant : Bouton-poussoir lumineux complet
  • Nom abrégé d'appareil : XB6
  • Matériau de la collerette : Plastique
  • Diamètre de fixation : 16 mm
  • Vente par quantité indivisible : 1
  • Forme de la tête de l'unité de signalisation : Rond
  • Type d'unité de commande : Accrochage
  • Profil de l'unité de commande : Rouge affleurant non marqué
  • Description des contacts : 1 ''O''
  • Fonctionnement des contacts : À action dépendante
  • Mode de raccordement : Connecteurs Faston(2,8 x 0,5 mm)
  • Source lumineuse : LED
  • Culot de lampe : DEL integral
  • [us] tension d'alimentation : 12...24 V AC/DC
Caractéristiques complémentaires :
  • Hauteur : 18 mm
  • Largeur : 18 mm
  • Profondeur : 57 mm
  • Description des bornes iso n°1 : (21-22)NC
  • Masse du produit : 0.022 kg
  • Position de montage : Toutes positions
  • Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
  • Course d'actionnement : 2 mm (état électrique modifié par ''O'') / 3.5 mm (course totale)
  • Force d'actionnement : 4.5 N (état électrique modifié par ''O'')
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 6 A cartouche fusible type gG
  • [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
  • [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1
  • [ie] courant assigné d'emploi : 0,125 à 120 V, AC-15, B300 conformément à EN/IEC 60947-5-1 / 1.5 A à 240 V, AC-15, B300 conformément à EN/IEC 60947-5-1 / 0.1 A à 250 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.22 A à 125 V, DC-13, R300 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : , AC-15 à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C / , DC-13 à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' = 10exp(-8) à 5 V, 1 mA avec niveau de confiance de 90% conformément à IEC 60947-5-4
  • Type de signalisation : Fixe
  • Limites de la tension d'alimentation : 6...30 V AC/DC
  • Consommation électrique : 15 mA
  • Tenue aux ondes de choc : Contact direct conformément à IEC 61000-4-5 / Dans l'air conformément à IEC 61000-4-5
Référence : SCHXB6AF4B2B (Schneider-Electric)

Ancien produit : Telemecanique XB6AF4B2B

Les avis clients

Caractéristiques techniques

Diamètre de trou 16,2 mm
Couleur du bouton Rouge-vert
Adapté à l'éclairage Oui
Nombre de postes de commande 1
À rappel Non
Type de bouton Plat
Couleur de bague frontale Noir
Finition du raccordement électrique Raccordement par fiche plate
Indice de protection (ip) Ip65/ip67
Matériau de la bague frontale Plastique
Avec bague frontale Oui
Type de lentille Rond
Tension d'alimentation de la lampe 24 V
Fonction de commutation encliquetable Oui
Nombre de contacts en tant que contacts à ouverture 1
Degré de protection (nema) Autre
Nombre de contacts en tant que contacts à fermeture 0
Nombre de contacts en tant qu'inverseurs 0
