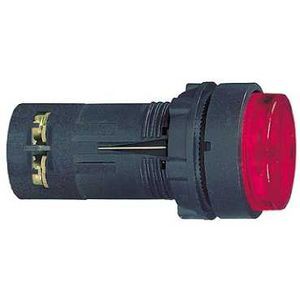

Harmony bouton-poussoir lumineux rouge Ø22 - à impulsion - 230V - 1F

Photo(s) non contractuelle(s)

Harmony bouton-poussoir lumineux rouge Ø22 - à impulsion - 230V - 1F

Marque Schneider Electric

Référence XB7EW3441P

EAN 3389110164640

Emballage : 10

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XB7
  • Type de produit ou de composant : Bouton-poussoir monolithique lumineux
  • Nom abrégé d'appareil : XB7
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 10
  • Degré de protection ip : IP20 (face arrière) conformément à IEC 60529 / IP54 (face avant) conformément à IEC 60529
  • Forme de la tête de l'unité de signalisation : Rond
  • Type d'unité de commande : Rappel à ressort
  • Profil de l'unité de commande : Rouge dépassant non marqué
  • Description des contacts : 1 "F"
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1
  • Source lumineuse : Néon
  • Culot de lampe : BA 9s
  • [us] tension d'alimentation : 230 V AC
Caractéristiques complémentaires :
  • Hauteur : 29 mm
  • Largeur : 29 mm
  • Profondeur : 71 mm
  • Description des bornes iso n°1 : (13-14)NO
  • Masse du produit : 0.022 kg
  • Montage de l'appareil : Trou de fixation: Ø 22.5 mm (22,3 +0.4/0) conformément à EN/IEC 60947-1
  • Entraxe de fixation : >= 30 x 40 mm sur support, métal, épaisseur: 1...6 mm / >= 30 x 40 mm sur support, plastique, épaisseur: 2...6 mm
  • Mode de fixation : Écrou de fixation sous la tête couple recommandé: 2.2 N.m (+/- 0.2 N.m)
  • Fonctionnement des contacts : À action dépendante
  • Ouverture positive : Sans ouverture positive
  • Durée de vie mécanique : 300000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal tête compatible avec JIS N°1 tournevis / Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Protection contre les courts-circuits : 4 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
  • [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1
  • [ie] courant assigné d'emploi : 0.1 A à 250 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.22 A à 125 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.3 A à 240 V, AC-14, D300 conformément à EN/IEC 60947-5-1 / 0.6 A à 120 V, AC-14, D300 conformément à EN/IEC 60947-5-1
  • Fiabilité électrique iec 60947-5-4 : ' <= 10exp(-6) à 17 V, 5 mA conformément à EN/IEC 60947-5-4
  • Type de signalisation : Fixe
  • Limites de la tension d'alimentation : 195...264 V AC
  • Durée de vie : 50000 H à la tension nominale et à 25 °C
Référence : SCHXB7EW3441P (Schneider-Electric)

Ancien produit : Telemecanique XB7EW3441P

Schneider Electric

SCHXB7EW3441

boutonpoussoir lumineux rouge diam 22 à impulsion 230 V 1F

Indisponible
Produit abandonné
