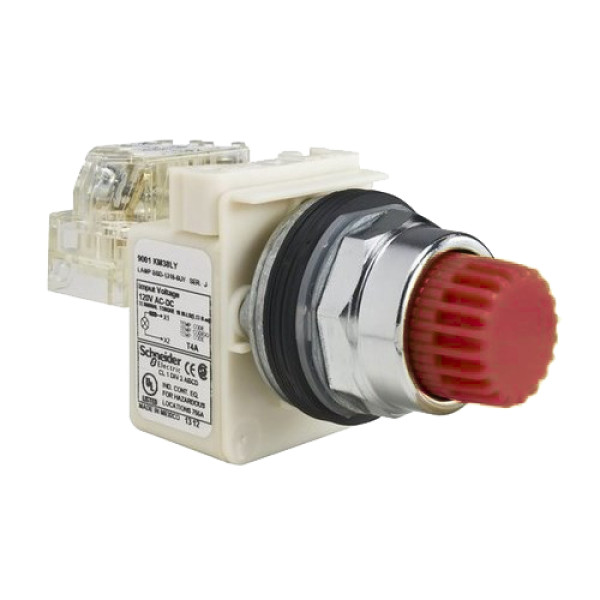

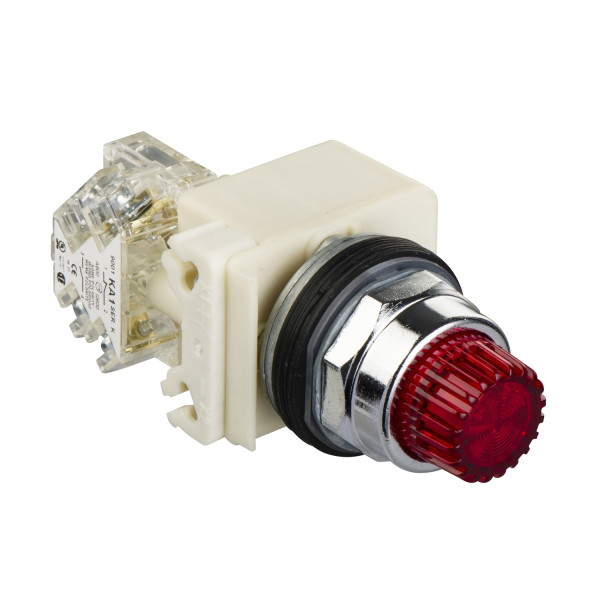

boutonpoussoir lumineux rouge diam 30 à impulsion dépassant 24 V 1OF
110.01 € HT 132.01 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 264 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony 9001K
- Type de produit ou de composant : Bouton-poussoir lumineux complet
- Nom abrégé d'appareil : 9001K
- Type d'unité de commande : Rappel à ressort
- Profil de l'unité de commande : Rouge dépassant non marqué
- Matériau de la collerette : Métal plaqué chrome
- Diamètre de fixation : 30 mm
- Forme de la tête de l'unité de signalisation : Octogonal
- Source lumineuse : Incandescent
- Culot de lampe : BA 9s
- Alimentation du bloc lumineux : Direct
- [us] tension d'alimentation : 24 V AC/DC
- Mode de raccordement : Borniers à vis-étrier (1 x 0,22 à 2 x 1,5 mm²) conformément à IEC 60947-1
- Couple de serrage : 0.8 N.m conformément à IEC 60947-1
- Forme de la tête de vis : À encoche transversale
- Durée de vie mécanique : 5000000 cycle
- Position de montage : Toutes positions
- [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 2.5 kV conformément à IEC 60947-1
- Matériau des contacts : Contacts alliage d'argent
- Fonctionnement des contacts : Standard
- Ouverture positive : Sans
- Protection contre les courts-circuits : 10 A cartouche fusible conformément à IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A
- [icm] pouvoir assigné de fermeture en court-circuit : <= 12 kA à 600 V (AC-15) 7200 VA / <= 15 kA à 480 V (AC-15) 7200 VA / <= 30 kA à 240 V (AC-15) 7200 VA / <= 60 kA à 120 V (AC-15) 7200 VA
- Pouvoir assigné de coupure : <= 0.1 kA à 600 V (DC-13) / <= 0.27 kA à 250 V (DC-13) / <= 0.55 kA à 125 V (DC-13) / <= 1.2 kA à 600 V (AC-15) 720 VA / <= 1.5 kA à 480 V (AC-15) 720 VA / <= 3 kA à 240 V (AC-15) 720 VA / <= 6 kA à 120 V (AC-15) 720 VA
- Largeur hors tout cao : 54 mm
- Hauteur hors tout cao : 42 mm
- Profondeur hors tout cao : 103 mm
- Description des bornes iso n°1 : (13-14-11-12)OF
- Masse du produit : 0.166 kg
Ancien produit : Square D 9001K2L35RH13
Caractéristiques techniques
Diamètre de trou | 31,0 mm |
Couleur du bouton | Rouge-vert |
Adapté à l'éclairage | Oui |
Nombre de postes de commande | 1,0 |
À rappel | Oui |
Type de bouton | Haut |
Couleur de bague frontale | Chrome |
Finition du raccordement électrique | Raccordement à vis |
Indice de protection (ip) | Ip66 |
Matériau de la bague frontale | Métal |
Avec bague frontale | Oui |
Type de lentille | Rond |
Tension d'alimentation de la lampe | 24,0 V |
Fonction de commutation encliquetable | Non |
Nombre de contacts en tant qu'inverseurs | 1,0 |
Degré de protection (nema) | 13 |
Nombre de contacts en tant que contacts à ouverture | 0,0 |
Nombre de contacts en tant que contacts à fermeture | 0,0 |
